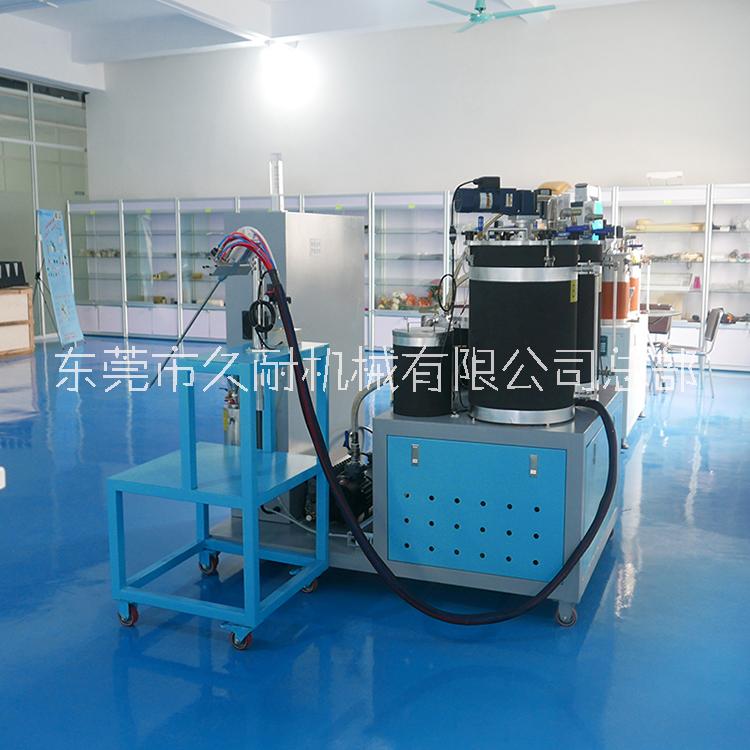

雙組份環氧樹脂RTM注射設備

東莞久耐機械廠家定制供應雙組份環氧樹脂RTM注射設備裝置。

(一)、雙組份環氧樹脂RTM注射設備計量單元的供料

料罐容積20L，雙層不銹鋼罐體，外層SUS201材質，內層SUS304材質，夾層通過導熱油循環對料罐內的原料加熱;耐高溫硅膠密封圈，可保證以在樹脂在封閉的料罐內長期保存和使用;

料罐加熱溫度可設定，顯示屏可以顯示物料溫度，加熱溫度為100℃，溫度誤差±2℃以內;

料罐帶攪拌功能，通過氣動馬達來對罐內的物料進行攪拌;

料罐可抽真空除氣泡，進氣閥和排氣閥可手動調節罐供料壓力，真空表測量并顯示料罐真空度;

樹脂RTM注射機固化劑罐帶空氣干燥過濾裝置，空氣經過干燥后進入料罐中;

罐蓋配有加料閥，連接吸料管可實現真空負壓自動補料;

料罐帶透明鐵氟龍液位管(耐高溫、不粘料)，同步顯示料罐內原料的液位;

配有低液位報警裝置，當罐內物料低于液位點時，報警提示添加物料;

配有高液位報警裝置，當罐內物料加至高液位時，自動報警停止加料。

(二)、雙組份環氧樹脂RTM注射設備真空系統

樹脂RTM注射機配備1臺真空泵，用于模具真空輔助注射及料罐抽真空脫泡;

真空管路里裝有傳感器，并連接在顯示屏上;

真空泵配有一個3L的透明樹脂收集器，防止樹脂倒吸入真空泵內。

(三)、雙組份環氧樹脂RTM注射設備計量單元

計量泵為德國進口齒輪泵(巴馬格)，高精密、高質量、可長期穩定使用;

施耐德伺服電機，配有控制箱。電機速度通過放置在控制箱內的伺服驅動器來控制;

計量泵連接到電機上，計量泵和電機安裝在一個固定架上;

通過觸摸屏直接控制調整流量和混合比;

計量單元有流量和壓力檢測和反饋系統，計量泵通過反饋系統來實現工藝參數的設定;

計量泵入料口前端帶有Y型過濾裝置，可防止原料中的雜質進入計量泵。

雙組份環氧樹脂RTM注射設備主要技術參數：

1.雙組份樹脂混合注射

2.加熱溫度：100°C（可定制）

3.注射壓力：0-30Bar可調（可定制）

4. 樹脂罐容量：20L（可定制）

5. 固化劑容量：20L（可定制）

6. 流量范圍：100cc/min 到800cc/min（可定制）

7. 體積混合比： 100/20至100/50（可定制）

8. 配比精度質量誤差：≤±1%

9. 吐出精度質量誤差：≤±1%
