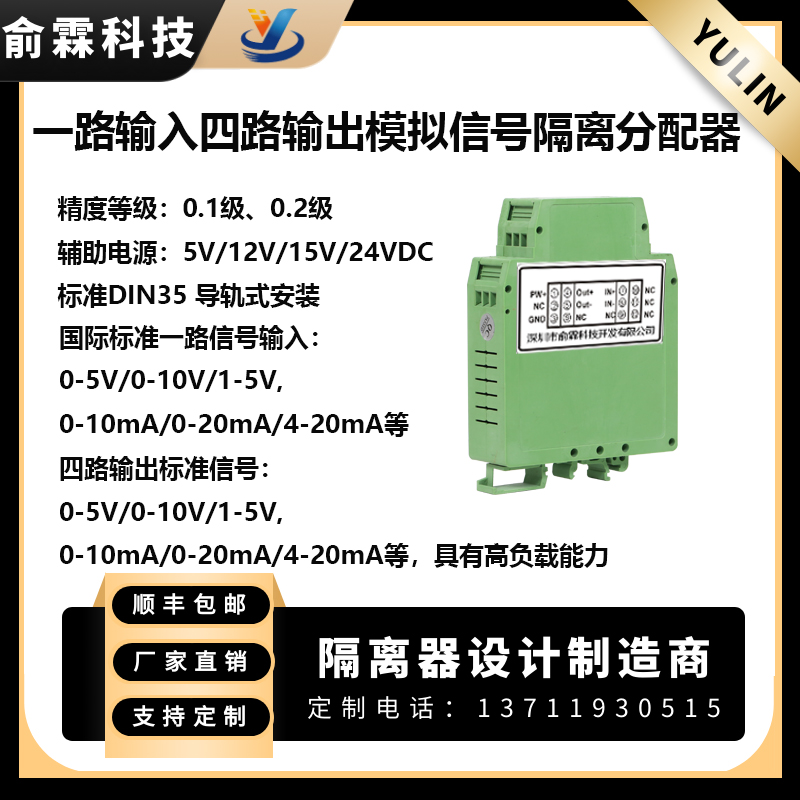

DIN14電流配電器電壓分配器4-20mA/0-20mA一進四出PLC

一路輸入四路輸出模擬信號隔離分配器

（DIN14 IPO系列/采用光耦隔離技術）

主要特性:

>>精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC（范圍±10%）

>>一路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>四路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>標準DIN35 導軌式安裝（尺寸：120 x 70 x 43mm）

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>模擬信號數據隔離、采集和變換，信號分配器

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場信號隔離及變換

>>信號長線無失真?zhèn)鬏?

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA 電機信號隔離控制

>>非電量信號變送

產品選型表：

DIN14 IPO - U(A)□ - P□ -U(A)□

選型舉例：

產品*額定值：

Continuous Isolation Voltage（持續隔離電壓）:2500VDC

Junction Temperature（工作溫度）:+75℃

Storage Temperature （存貯溫度）:+85℃

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起性損壞。

通用參數

注: 電流輸出型如果要求負載電阻500Ω,請另做注明

引腳定義：

外形尺寸：(單位：mm)

可以安裝在標準DIN35導軌上

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 © 2013深圳市俞霖科技開發有限公司。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.2

                                                                        日期：2013年9月
