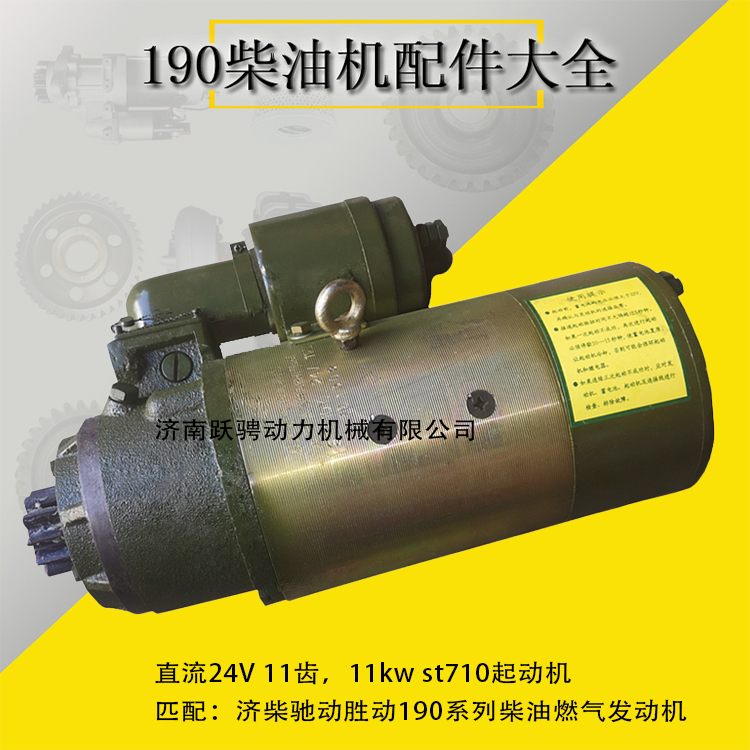

勝動12v190發電機組起動機齊翼st710y電馬達electrical starter motor

名稱：12v190電起動機 型號：st710y 圖號；12VB.46.03 一、用途及特性 1、ST700、ST710型起動機由6-Q-135或6-Q-150四個起動蓄電池，混聯后供給電源，起動柴油發動機。 2、ST700和ST710型起動機是帶有電磁開關和單向磨檫離合器的直流串激電動機，與起動繼電器，起動按鈕開關及電池總開關配合，用于起動具有飛輪的柴油發動機。起動機工作于單線制網絡上，另一條導線是利用電機的外殼，并使其與負極(-)相接。起動機的旋轉方向，自驅動端視; ST700型為左旋，ST710型為右旋。 3、起動機的主要特性: (1)標稱電壓....... .................24V (2)額定功率........ ...................11kW (3)額定功率時的轉速...............1100r/min (4)工作定額..................... ...5s (5)制動時力矩........ .. ....187N.m (6)齒輪行程.......... ............24+1.5mm (7)齒輪齒數(ST700). ...10 (ST710) ...11 (8)齒輪模數.......... ..... 4.5修正 (9)離合器調整力矩.................236-75N.m .48kg (10)重量... 共8頁第2頁 二、ST710Y起動機安裝 4、安裝前應去除接觸面的殘漆和油污，使接觸面良好。 5、檢查起動機外觀，是否有碰撞凹陷及嚴重的銹蝕現象。 6、安裝于托架上，在接線和檢查時，必須斷開電池總開關，避免短路。 7、安裝在托架上，必須用銷固定，防止其外殼在托架內轉動。 8、馬達齒輪與飛輪齒環的軸向距離，應為4+0.5mm(圖1)。 9、齒輪和飛輪齒環嚙合時，其切向間隙應為0.6~1mm(圖3)可調整起動機安裝高度達到之(增減托架下的墊片)。10、用片狀塞尺，檢查軸距離和切向間隙。 11 起動電機的中心與飛輪軸中心應時刻保持平行，不允許偏血。12、導線的連接方法按(圖2)，連接端應保持清潔緊密，并涂以小量防銹油和罩上橡皮套。 13、把起動機的安裝日期記錄在主機的手冊中。 三、12v190起動機使用維護 14、使用起動機前，必須對發動機進行檢查，確認發動機能正常工作時，才能使用發動機。 15、使用發動機前，必須檢查蓄電池是否正常。16、撳下起動機按鈕開關前，接通電池總開關。 17、接通起動按鈕開關時間，不允許超過5S，正常情況下一
