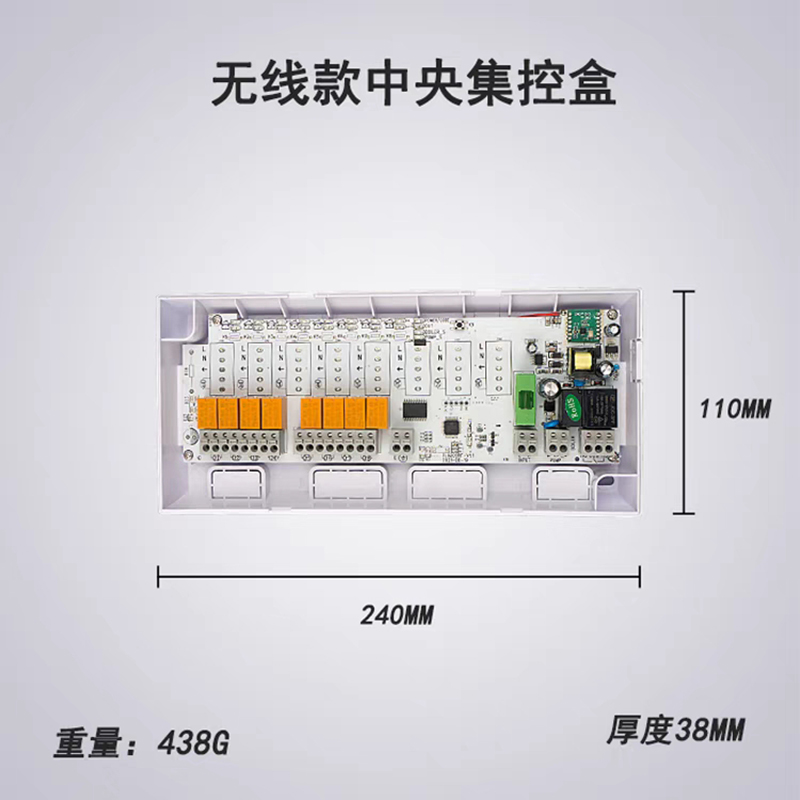

地暖分室溫控 集中控制盒 水暖集線盒

產品概述

地暖分室溫控集中控制盒方案用于熱水系統，為房間溫控加熱系統提供完整的控制解決方案。 實現壁掛爐，外部水泵（混合水中心），溫度控制面板和熱執行器的科學合理運作。 它可以節省供熱系統的能源，并減少供熱系統的故障。

技術參數

工作電壓：AC220V，50/60Hz

通訊方式：有線

控制區域：8路

控制方式：常閉/常開（根據前端溫控器類型決定）

水    泵：1KW，延時120秒

壁 掛 爐：無源干觸點，延遲120秒，支持常閉型壁掛爐正常工作

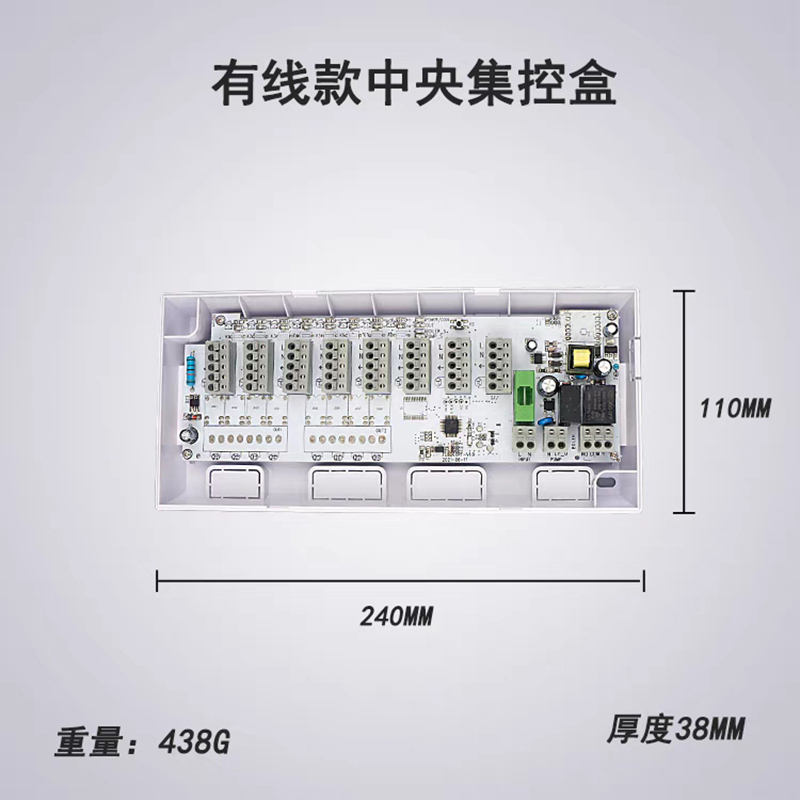

示意圖

共有8路輸出，每一路外接1個溫控面板和1個執行器，每一路包含五個端子，對應上圖L、N、←、

（8路執行器）的兩端。

指示燈說明

1、“POWER”對應電源指示燈，指示燈亮表示集控器開機，指示燈滅表示集控器關機。

2、“LED10-LED17”對應8路輸出，指示燈亮表示該路溫控器處于輸出狀態，該路執行器開始加熱。

3、“PUMP_S”對應循環泵指示燈，指示燈亮表示循環泵正在工作。

4、“BOILER_S”對應壁掛爐指示燈，指示燈亮表示壁掛爐正在工作。

鍋爐和水泵

1、8個溫控面板中的任何一個有輸出，延時120秒啟動壁掛爐和水泵（每次重新上電后）。

2、水泵接線端子位于右下角的PUMP位置，壁掛爐接線端子位于右下角的BOILER位置。

3、泵的工作電壓為220V，壁掛爐為無源輸出，未輸出時COM、NC端導通，有輸出時COM、NO端導通。

接線說明
