二、接口說明

2.1、產品規格

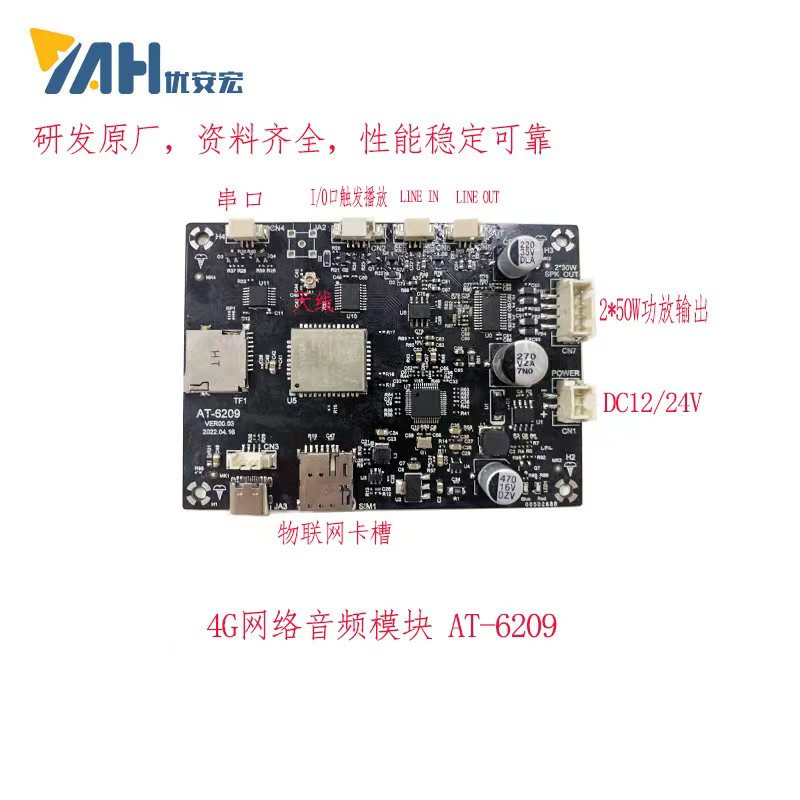

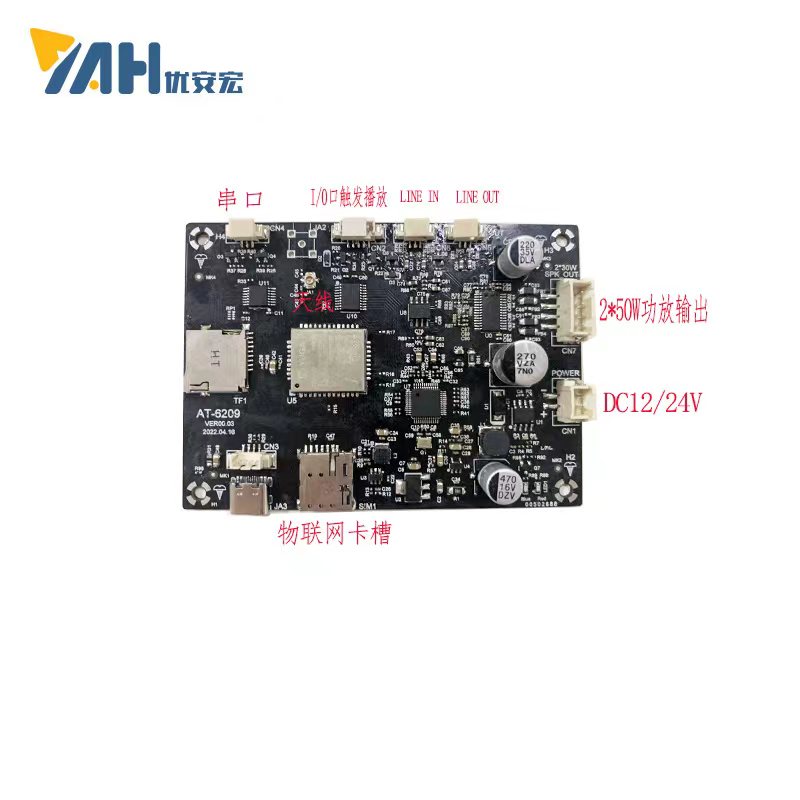

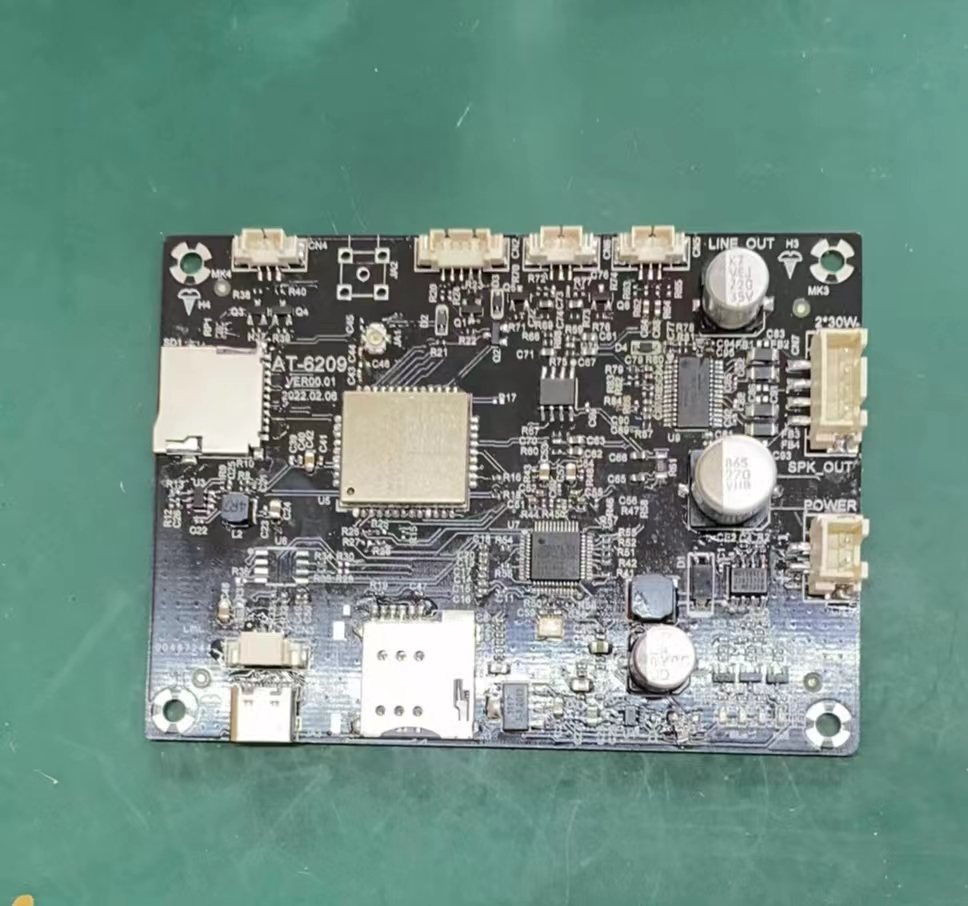

AT6209使用了4G模塊和專業音頻DSP雙處理器構架， 4G模塊處理器負責數據的傳輸，用戶命令的解析執行以及功放接口的控制，專業音頻DSP負責語音數據的編碼解碼和輸出。通過網絡接口，AT6209可直接接入以太網。其內部結構如下：

2.2、4G物聯網卡接口

AT6209提供標準卡槽接口，見圖

2.3、線路輸入輸出

AT6209提供2×50W的音頻功率放大，當此功率放大不能滿足要求時，可外擴更大的功率放大器，將AT6209的線路輸出接到外置功率放大器的信號輸入即可。同時AT6209提供本地音頻輸入，可以本地?cái)U(kuò)音

2.4、串口控制，I/O觸發播放

AT6209提供串口控制，可以與外部設備串口通信，讀取模塊狀態信息等，同時配備IO端口觸發播放，當外部信號輸入，可以觸發服務器文件對終端的播放。

電源輸入： 12V～24V的直流電源

網絡接口： 10/100M Base網絡，物聯網卡槽，直接插入物聯網卡

線路輸出： 典型幅值1500mVpp，THD < 0.3%，內阻500Ω，信噪比83dB

功放輸出： 50W×2，用于外接接 4～8 Ω 揚聲器；

控制串口：    通過過控制串口控制模塊工作、讀取狀態，也可以用于通信，

使用環境： 操作環境：0℃～55℃，5～95%濕度

存儲環境：-20℃～85℃，5～95%濕度

網絡特性： 支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP網絡協議；
