1. 概述

1.1 KXB127礦用隔爆兼本安型聲光報警器（主要用于煤礦井下含有bao zha性氣體的場所,為運輸巷道入口、出口或三叉口處打點和聲光報警，也可作立井提升的聲光報警。報警器采用高速處理器，性能穩定可靠，音質好無噪聲。整體布局合理、體積小、重量輕。

2. 產品分類

2.1 型號含義

KX    B    127

工作電壓

                                              聲光報警器

                                              礦用信號設備

2.2 fang bao型式

礦用隔爆兼 本安型,標志為:Exd[ib]I Mb。

2.3 外形尺寸及重量

2.3.1外形尺寸：（長×寬×高）238 mm×212 mm×92mm；

2.3.2重量：12.5kg。

2.4 配接設備：附錄A。

2.5 環境條件

2.5.1 報警器在下列條件下應能正常工作:

a) 環境溫度：0℃～40℃；

b) 環境濕度：≤95%（當環境溫度為＋25℃時）；

c) 大氣壓力：80kPa～106kPa；

d) 適用于煤礦井下煤塵及甲烷性氣體的危險場所,但無破壞絕緣的腐蝕性氣體的場合。

2.5.2 報警器能承受的惡劣的貯運條件：

a) 貯存溫度：-40℃～60℃；

b) 振動：50m/s²；

c)  沖擊：500m/s²。

3. 結構特征與工作原理

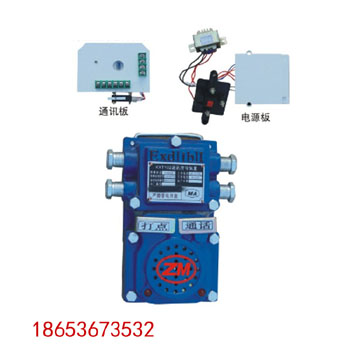

3.1報警器一體兩腔，分隔爆腔和本安腔，隔爆腔中裝有電源板，本安腔中裝有指示燈和揚聲器，電路采用了集成電壓比較器，高靈感度的電光耦合器件，模塊化設計。

3.2報警器有兩種狀態，一是待機狀態；二是報警狀態。待機時綠燈常亮，打點時紅燈亮同時揚聲器發出電笛聲。報警時紅燈閃爍，揚聲器發出“正在行車,不準行人”等語言告警。

3.3輸入電壓127V，變?yōu)?7V，經過整留、兩級穩壓，輸出12DC本安電源。R709為取樣保護電阻。當傳感器輸入信號后經光電隔離，信號輸入到CPU接口，經過程序控制，使設備輸出字幕顯示或語言報警。繼電器動作，聲光報警紅色燈亮，出發語言警示，同時開始計時，延時后停止。

4. 技術特征

4.1 技術參數

4.1.1 額定工作電壓:AC127V，大工作電流:200mA；

4.1.2 本安參數：U_O：DC 12V   I_O：1.2A。

4.1.3 工作電壓：DC11.5V,工作電流：520mA。

4.1.4 無源開關量信號：接點容量：AC250V/10A。

4.2 電氣性能

4.2.1 報警器的語音報警聲級強度≥85dB（A）。

4.2.2 報警器光信號應在黑暗中20m遠處清晰可見。

4.2.3 報警延時時間

a) K1動作延時時間：30s±5s；

b) K2動作延時時間：60s±5s。

4.2.4 輸入信號：2路，無源開關量信號。

4.2.5 輸出信號：1路，無源開關量信號。

4.2.6 動作性能：報警器待機時綠燈亮。接收到無源開關量信號閉合時紅燈閃爍并語言報警。延時時間結束后報警器紅燈滅綠燈亮，同時語音報警停止。

5. 安裝與接線

5.1 安裝前檢查

報警器應裝配良好，緊固螺栓無松動現象，無卡滯現象。

5.2 采用的電纜為三芯或四芯的阻燃橡套電纜，隔爆部分電纜外徑為φ10～φ14，不小于2.5 ㎜² ，本安部分電纜外徑為φ6～φ10（亦可用通訊電纜）。 電源引入必須與端子對應的電壓等級一致。

5.3  報警器具體布置由用戶根據現場情況而定，應放置在視野良好的地方。
