DX-100/200/300-30L/H 端子線束壓降自動測試儀

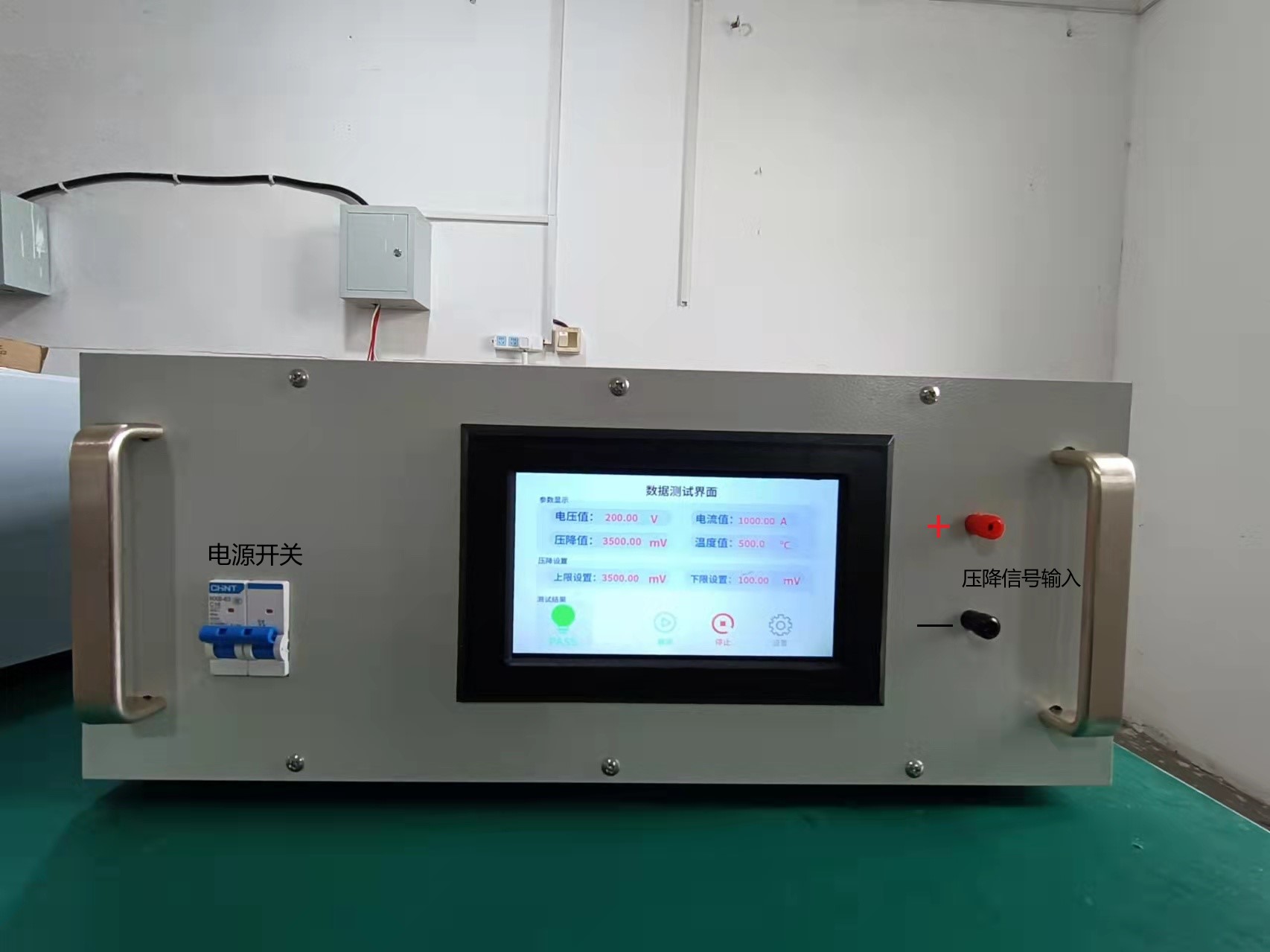

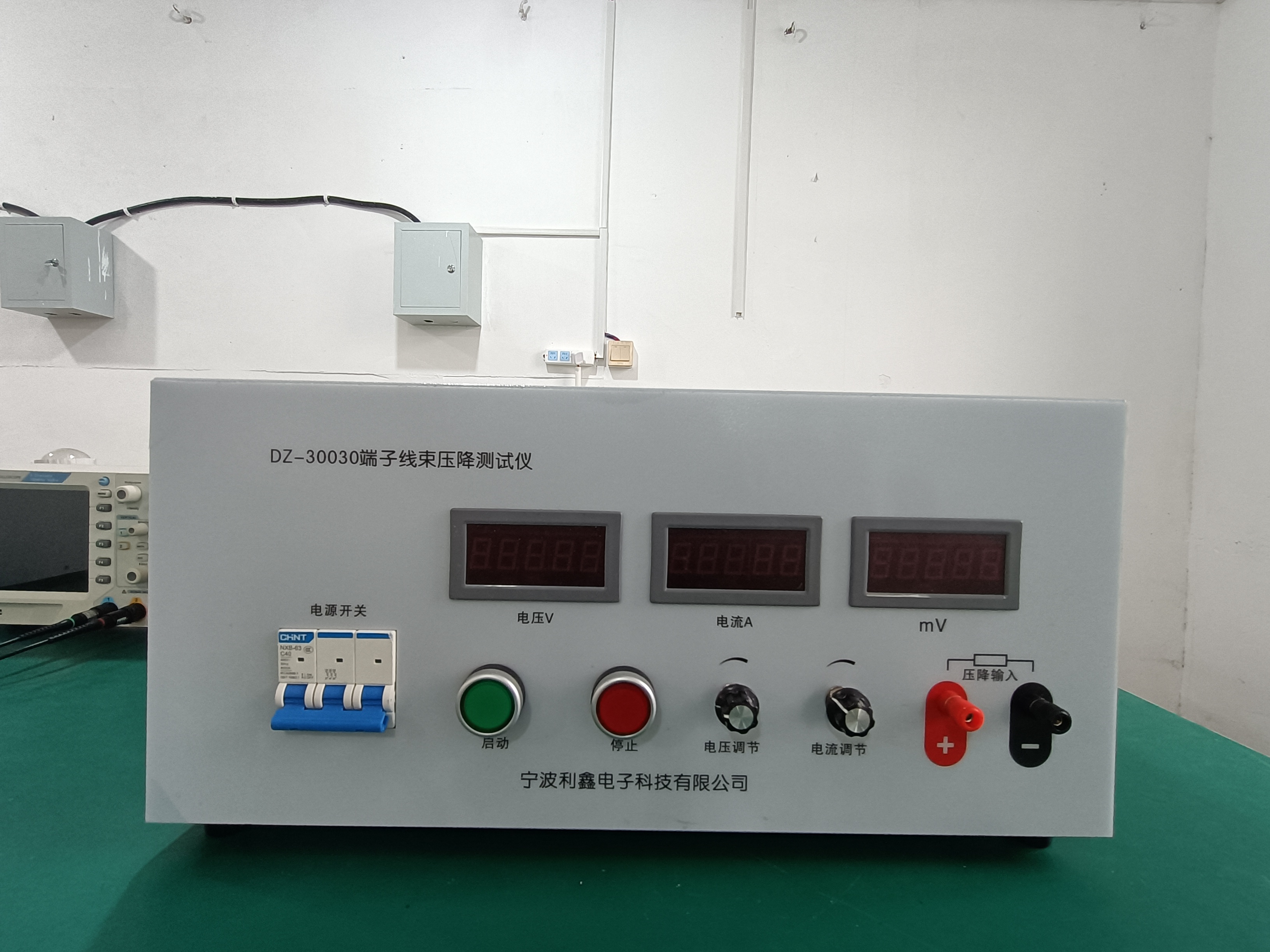

　DX-100/200/300-30L/H端子線束壓降自動測試儀 　　 　　寧波利鑫電子科技有限公司DX-100/200/300-30L/H系列自動測試、觸摸屏輸入被測樣品的電壓、電流，上位機通訊、和自動化設備通訊實現自動測試，高精度端子線束壓降測試儀 　　一、原理介紹 　　端子線束壓降測試儀，又稱為電壓降測試儀或電位差 　　電壓降同時也可以叫電位差。當某一點電位為零時，則電路中任一點對該參考點的電壓即為該點的電位（U）。兩任一點之間的電位差同時也是兩點間的電壓降。而電壓降是指電流通過阻抗負載時的電位降的大小。當電路中存在電流時，在電路的不同位置，每個點的電位沿著電流的方向減小，并且電壓降是導體兩端電位減小的程度。常說的“電壓"，嚴格說應該稱“電位差"，表示電路中兩點電位的差異。但電流經過阻抗負載時，電位會降低，簡稱“電壓降" 　　 　　二、可測試的產品 　　廣泛用于新能源汽車線束、充電*，連接器件、開關觸點、電力開關，繼電器、汽車開關和不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降等相關產品之接觸電阻、溫升、電壓降或負載測量，同時也適用于具有類似特性產品使用；與國際上通用之測量方式相通. 　　三、具體測試方法 　　儀器有2個型號：DX-100/200/300-30L，DX-100/200/300-30H 　?。?） DX-100/200/300-30L電壓、電流采用進口多圈電位器手動調整，測試的數據范圍是一樣的。 　　（2） DX-100/200/300-30H，電壓、電流采用觸摸屏或者上位機輸入，能實現實現本機觸摸屏和電腦自動設置測試參數，實現自動化測試。 　　1，按照**的要求準備好測試的樣品（75mm） 　　2（1）DX-100/200/300-30L開路電壓設置，A儀器插上電源，打開電源開關，按下一屏幕上面啟動鍵，儀器已通電，電壓、電流、毫伏表已有顯示。B把電流電位器順時針調節2-3圈左右，然后調節電壓電位器，把電壓調節至樣品測試所需要的電壓值（2-24V），電壓電位器保持位置不變，把電流電位器逆時針調至*小，按下屏幕上面的停止鍵，關掉電源。（2）DX-100/200/300-30H路電壓設置，A儀器插上電源，打開電源開關，切換界至測試界，電壓、電流設置，直接輸入要儀器要輸出的電壓和電流數據，然后按下一屏幕上面啟動鍵，儀器啟動輸出開路電壓。再按下停止鍵，關閉輸出。 　　 　　3，按照圖例接上樣品，儀器輸出電流正負極，和壓降信號檢測線，檢測信號線的正負極與輸出正負極要對應，確保連接完成后，打開電源，按下啟動鍵，調節電流電位器至需要的電流值，再按下停止鍵，儀器斷電，等60秒后再按啟動鍵，讀出電流值和毫伏表的值。按下停止鍵。 　　4切換壓降測試位置，按照上面的方法再測試一次，用壓降信號值大的一次減去壓降值，就得到需要測試的實際值。 　　5按照此方法多測試幾個樣品，看看樣品的值是不是在設計的范圍內。 　　6數據上傳和保存，測試數據實時發送，和本機自動保存100阻數據。 　　7，測試完成把電流電位器向左調至*小關掉電源。 　　四、使用環境 　　儀器不能在以下環境條件下使用 　　a易燃易爆的環境b不穩定的工作臺上 　　c陽光直射的地方D嚴重潮濕的地方. 　　e腐蝕性的空氣環境f空氣污染灰塵重. 　　五、儀器主要參數 　　1、輸入電壓:AC220V±10%,50HZ 　　2、工作電流:0~100/200/300.00A任意可調 　　3、毫伏表:分辨率0.01mV 　　4、電流表:4位半字小0.01A 　　5、輸出電壓：0-32.00V 　　6、電壓降范圍：0-3500.00mV 　　7、被測樣品溫度：-50-450°C 　　六、保修 　　1、儀器自銷售之日起在正常使用情況下保修一年. 　　2、若儀器擅自自行維修造成故障則收取維修差旅費、零件費用 　　3若有更改恕不另行通知。 　　寧波利鑫電子科技有限公司工程部編制
