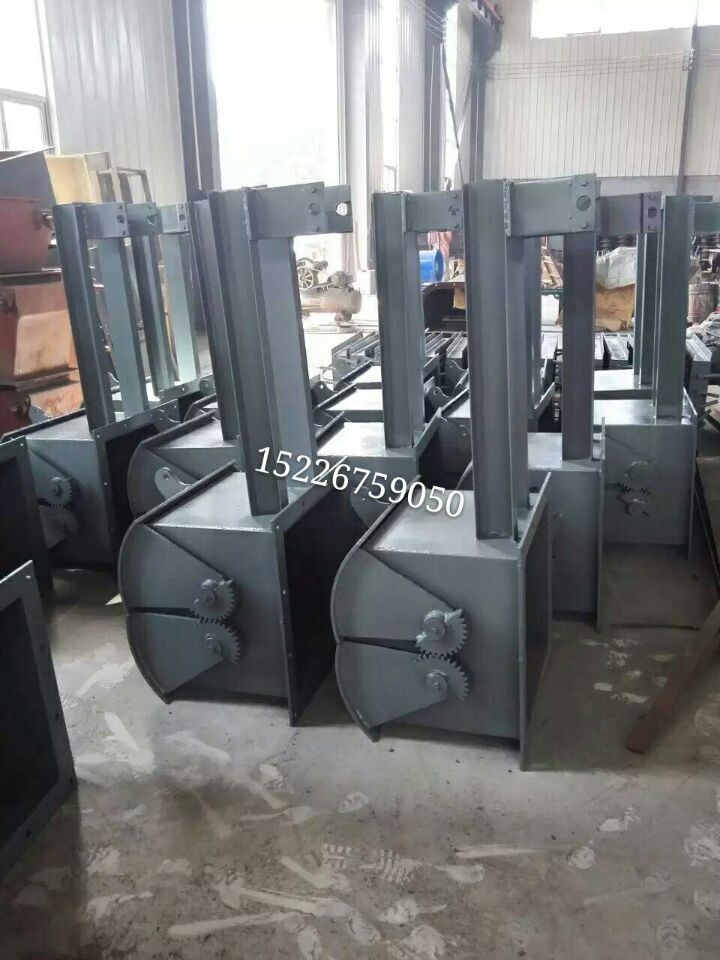

防爆電液動腭式閥 氣動扇形閘閥料倉下使用

電液動鄂式閘門工作原理 15226759050 ?運行時請辨清扇形閘板開關方向，執行機構請正確接線。 ?運行時請定期給各傳動部位加潤滑油。 電液動式閘門采用電液推桿，全液壓傳動，推拉力均可實現無級調速。氣動式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。SEF為手動，DEF為電動，Y為電液動，QEF為氣動。適用干堆比重≤2. 5t / m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推 動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，，使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀? 電液動鄂式閘門使用說明: ?賽安裝時請注意閘門本體上標明介質流向。兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。 A B C D E F H M N N×α n1-φ n-φ 功率(KW) DEZ-30 300 400 180 150 100 710 300 320 260 2×180 8-14 DYT700-180 1.10 DEZ-40 400 500 240 160 120 740 360 2×230 DYT700-240 DEZ-50 500 626 290 250 150 765 480 3×190 12-8 DYT1000-290 1.50 DEZ-60 600 726 340 290 180 790 600 3×224 DYT1000-340 DEZ-70 700 850 390 320 220 845 660 4×198 16-22 DYT1750-390 2.20 DEZ-80 800 950 440 530 240 870 760 4×222 DYT1750-440
