產品簡介

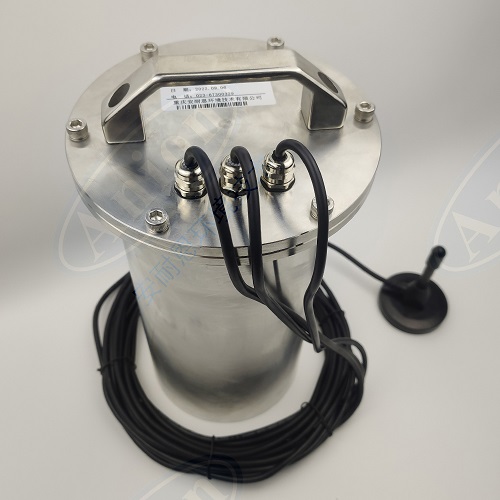

AN-HWDF6型多普勒流量計是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的產品。

工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因為聲音在水中傳播速度與水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

優勢特點

n 采用Modbus通信協議，利用RS485總線進行通信

n 水下傳感器設備安裝方便；有金屬底座固定裝置，安裝簡單

n 設備全部采用電子設計，寬電壓供電，低功耗，無機械部件

n 具有測量準確、穩定的優點，可靠性高，抗干擾性強

n 應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用

技術參數

測量種類：點流速、液位、溫度、流量

測量方式：在線式

測量原理：聲學多普勒法，速度面積法

流速：量程：0.021m/s～6.00m/s（可定制12.00m/s），精度：±1.0%±1cm/s

水位：量程：0.03m～10m（可定制100m），精度：0.3%±0.5cm

水溫：量程：-10℃～60℃，精度：±1（℃）

瞬時流量范圍：1L/s～99.99m?/s

累計流量范圍：0.1m?～999999m?

工作電壓：DC7.2V～24V

，待機模式≤≤0.14W（電流20mA）

工作水深：0.1m～10m

數據更新周期：6s～60s（可調）

防護等級：IP68

輸出信號：Modbus RS485

輸出信號內容：點流速、瞬時流量、水位、溫度

液體壓力要求：自然環境狀態下，1個標準大氣壓

可靠性 MTBF：>25000h
