便攜式多普勒流速流量?jī)x 多普勒明渠流量計

       聲學多普勒流速儀是應用于河流、明渠及管道等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性好、受環境因素影響小，無轉動件、維護頻次低、工作可靠性高，是便攜流速流量測量的產品。

原理與特性

原理
多普勒效應，發射和接收的超聲波頻率差與流速建立關系，超聲波發射與接收的時間差與液位建立關系，靜壓式液位用于需要測量液位量程較大的工況， 環境溫度測量用于修正超聲波實際傳播速度。

傳感器支持瞬時流量與累計流量功能
能測靜止水的流速
能測非滿管、滿管及明渠的流量
能測矩形、圓形、梯形、三角形截面的流量
流速測量范圍寬，0 ~ 10m/s，雙向
流速測量精度高，1mm/s 誤差
超聲測量液位精度高，誤差 1mm（2m 以內）
純物理方法測量，免標定，免校準
支持靜壓測液位
支持溫度補償流速測量與液位測量
ModbusRTU 協議
傳感器防護等級 IP68，支持長期水下工作

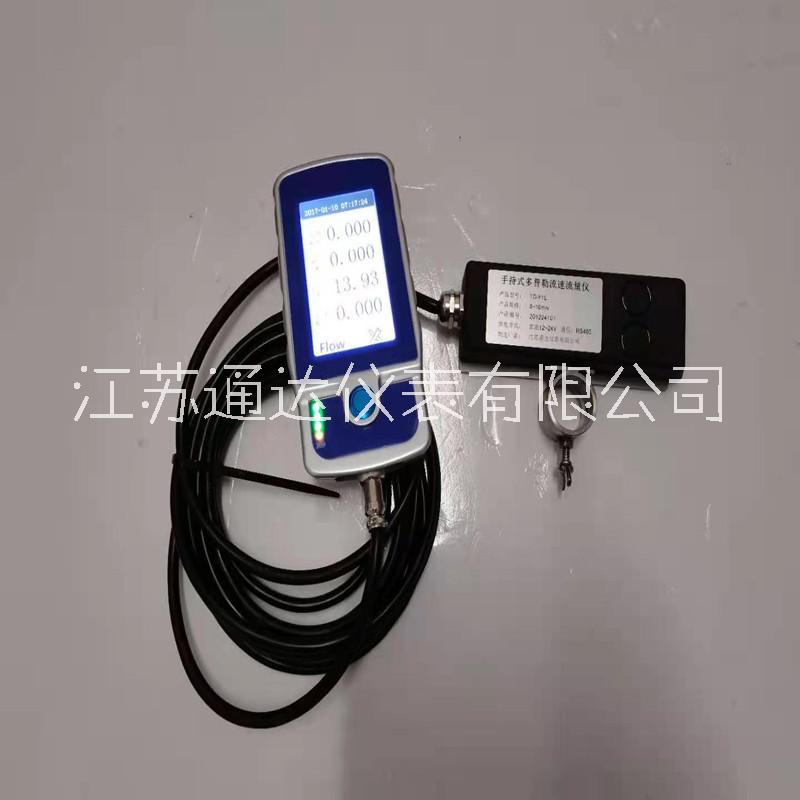

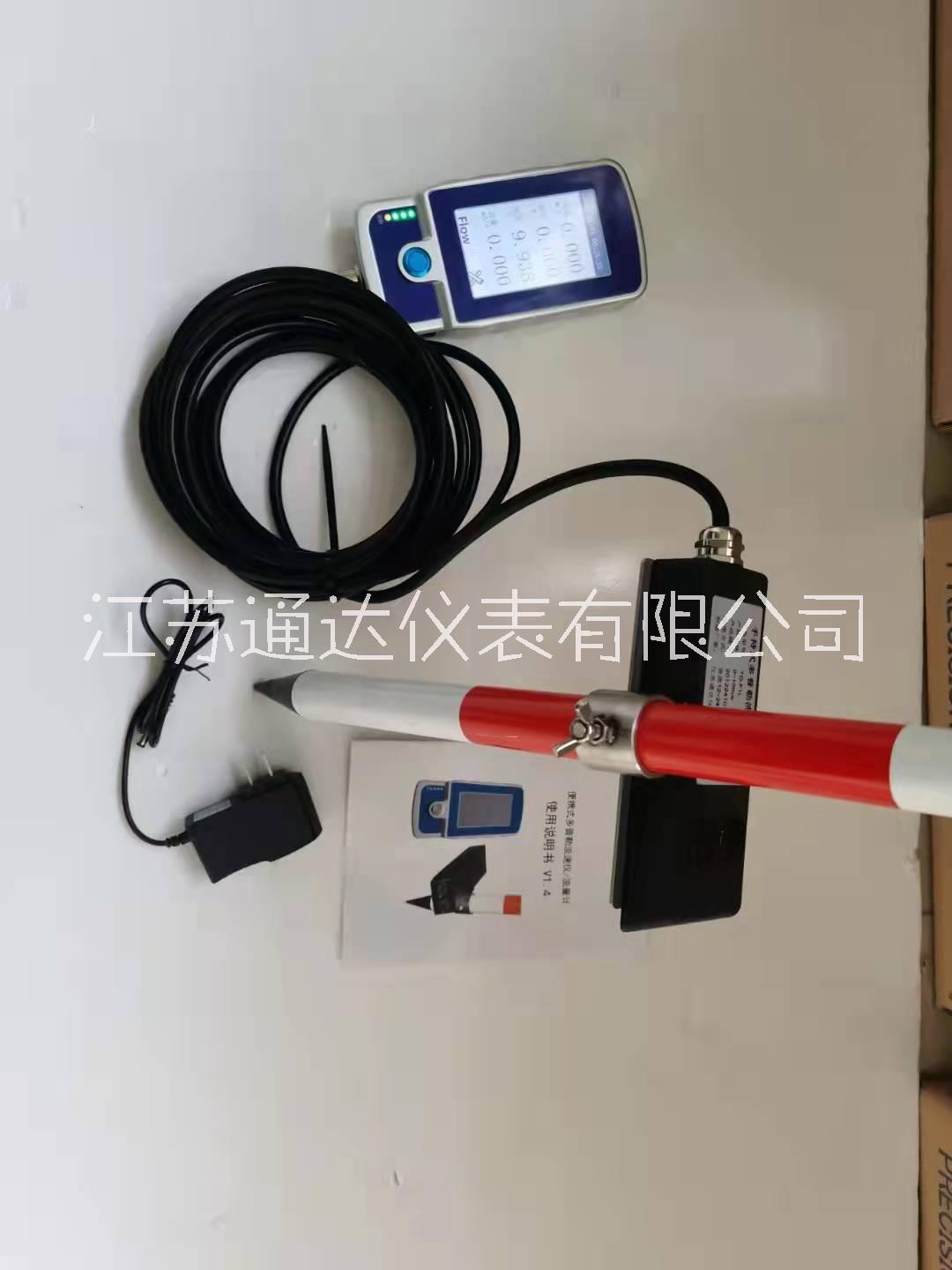

便攜式方案：傳感器 + 手持機 + 測量桿，手提箱容納所有配件
手提箱尺寸：435*320*135mm


性能指標


手持機性能


手 持 機 尺 寸 187*91*30mm
重 量 0.3kg
存 儲 溫 度 -20℃~60℃
相 對 濕 度 5%~85%（無冷凝）
防 護 等 級 IP67
充 電 方 式 直充
待 機 時 長 持續工作 8 小時
顯 示 參 數 流速、液位、溫度、流量
現 場 顯 示 帶背光的 4.3 寸觸摸屏
數 字 接 口 RS485 接口，Modbus 協議。
1.2.2傳感器性能
性能指標
流 速 量 程 0～10m/s，雙向
流 速 分 辨 率 0.001m/s
流 速 精 度 0.001m/s（流速<=5m/s 時）；0.02m/s 或?qū)嶋H峰值速度的 0.3%（采用較大值） (流速>5m/s 時)
超 聲 液 位 量 程 6.5m
超 聲 液 位 精 度 0.001m
超聲液位分辨率 0.0005m
靜 壓 液 位 量 程 0~10m
靜 壓 液 位 精 度 ±0.1%FS
靜壓液位分辨率 0.001m
溫 度 量 程 -20~60℃


技術規格
傳 感 器 尺 寸 165*50*29.5mm
安 裝 支架
材 質 金屬，塑料，橡膠
防 護 等 級 IP68
供 電 直流 12V / 24V
功 耗 測量時＜70mA；休眠時<25mA
通 信 接 口 RS485，Modbus
工 作 溫 度 -20~60℃
工 作 壓 力 6Bar
防 雷 支持
防 浪 涌 支持
E   M   I 抑 制 支持


應用領域
海綿城市、河長制管理、內河監測、自然河流、明渠、管道、養殖等場景。
