CZ80DTD 模擬量無線傳輸 廠家

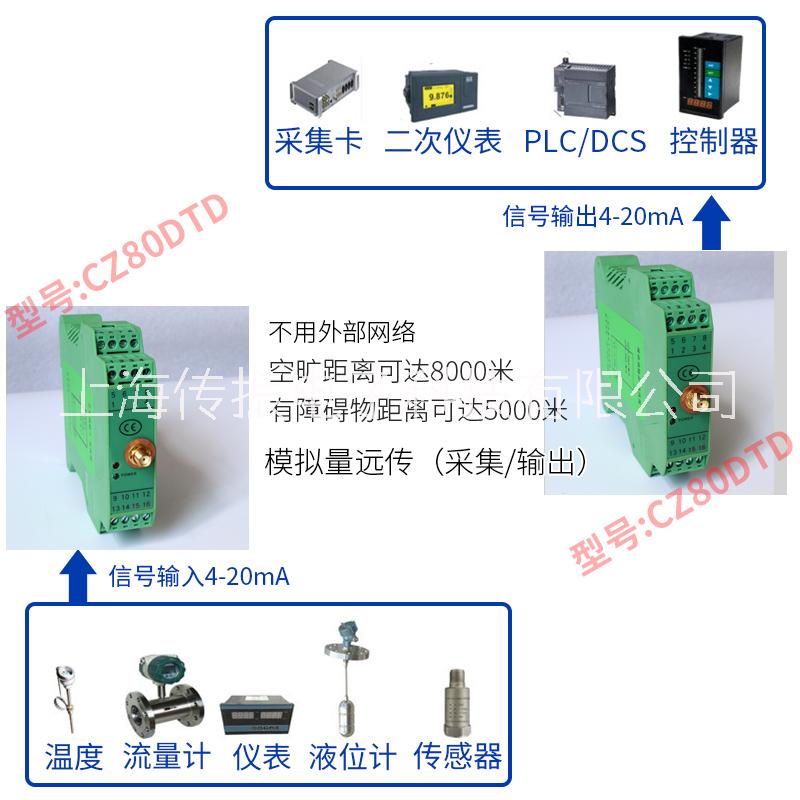

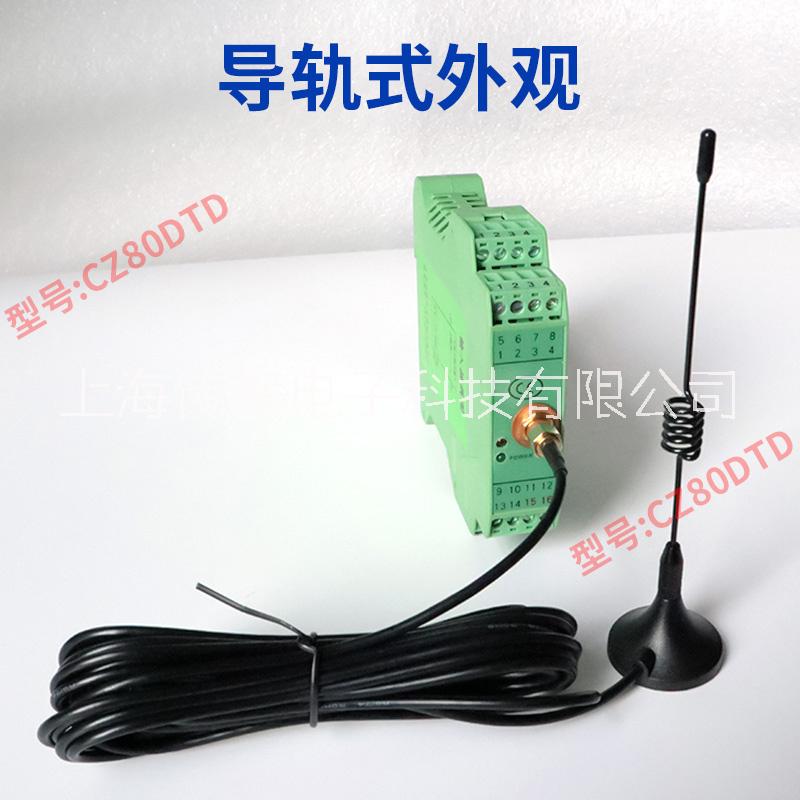

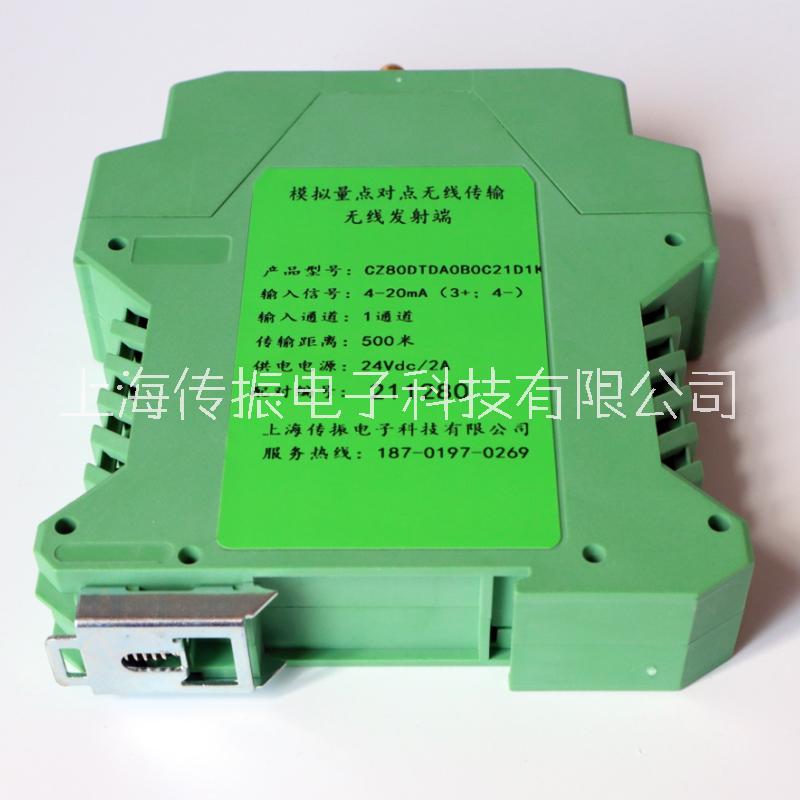

CZ80DTD模擬量無線傳輸軌道式 概述： 為實現無需布線遠傳模擬量而精心設計的工業級產品。終端由工業級模塊和高速單片機系統兩大部分組成。該終端利用無線網絡技術，采用點對點的方式實現對模擬量通過無線的形式遠傳至終點再以模擬量的形式輸出，供給后端系統(PLC或DCS)、采集器或其他二次儀表。 CZ80DTD由無線發射端和無線接收端組成。發射端由數據采集板和 DTD無線數傳模塊組成，接收端由數據轉換板和DTD無線數傳模塊組成。 應用領域介紹： 1 不用調試，上電自動連接 2 無需服務器和 3 無后期服務費用 4 獨立加密頻段，抗干擾強 應用范圍說明： 1、工業現場傳感器、變送器，如水位、液位、位移等。 2、自動化數據采集系統 3、樓宇自動化、安防、機房設備無線監控、門禁系統 4、交通、石油鉆井、報警、也可適用于位移、轉速、溫度、壓力、流量、水位的實時監測。 技術參數： 產品名稱：導軌式模擬量無線傳輸 供電電源：12-24VDC/2A 功率消耗：約10W 輸出電壓：12-24Vdc(饋電，給外接傳感器/ 變送器供電) 輸入通道：1通道 輸出通道：1通道 輸入信號：4-20mA（包含兩線制、三線制） 輸出信號：4-20mA（負載250歐姆） 傳送時間：1-5s（根據傳送距離） 信 號 燈：通訊燈（通訊正常，閃爍；反之熄滅）； 工作燈（工作正常，常亮；反之熄滅） 傳送距離：采用GFSK調制方式，可靠有障礙物無線傳輸約5000米， 可視距離8000K 吸盤天線：150mm長，體積小，2米線長；可以吸附在金屬殼外 工作環境：-10～70℃/0～90%RH 外形尺寸：99*114*22mm（L*W*H） 尺寸圖如下： 【一機多從機】 最多可同時接收8個發射端無線傳輸 無需外部網絡，有效距離可達8000米，有障礙物可達5000米 功能特性： 1)采集傳輸一體化，提高了系統可靠性，有效降低成本； 2)輸出模塊每個通道都是隔離電源供電，輸出電流都是隔離，互不干擾； 3)寬電壓范圍設計使其具有更高的可靠性，更加適應工業環境； 4)終端采用雙電源設計，通信模塊獨立供電，確保終端不死機； 5)完善的無線通信機制，上電后自動連接無線網絡，掉線自動重聯； 6)終端電磁兼容性能優良，且具有較強的溫濕度自適應能力； 7)可同時接入多路模擬信號； 8)傳送距離遠； 9)采用超低功耗高性能的嵌入式處理器，保證采集數據精度； 10）多年工業現場運行考驗：可確保工作于各種惡劣環境工業場合長期運行
