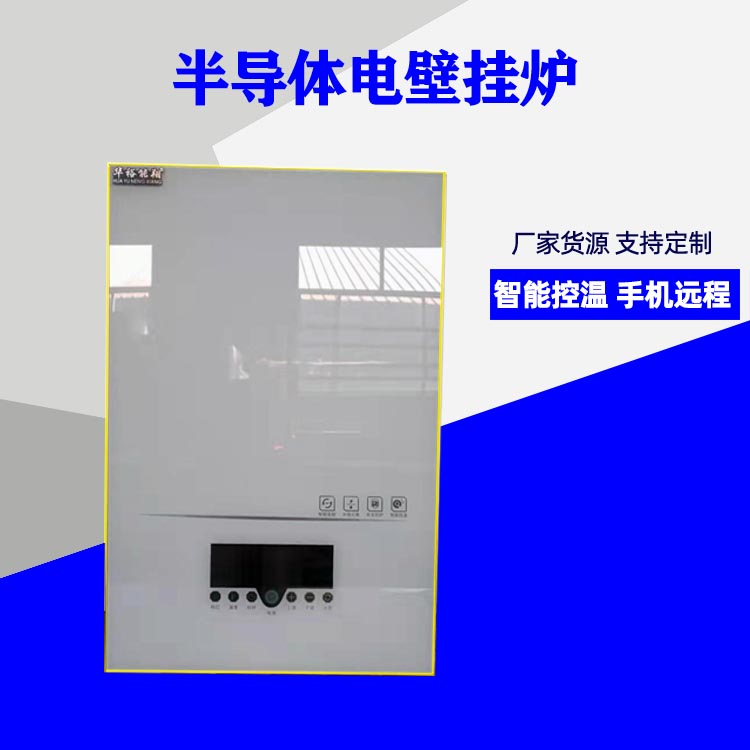

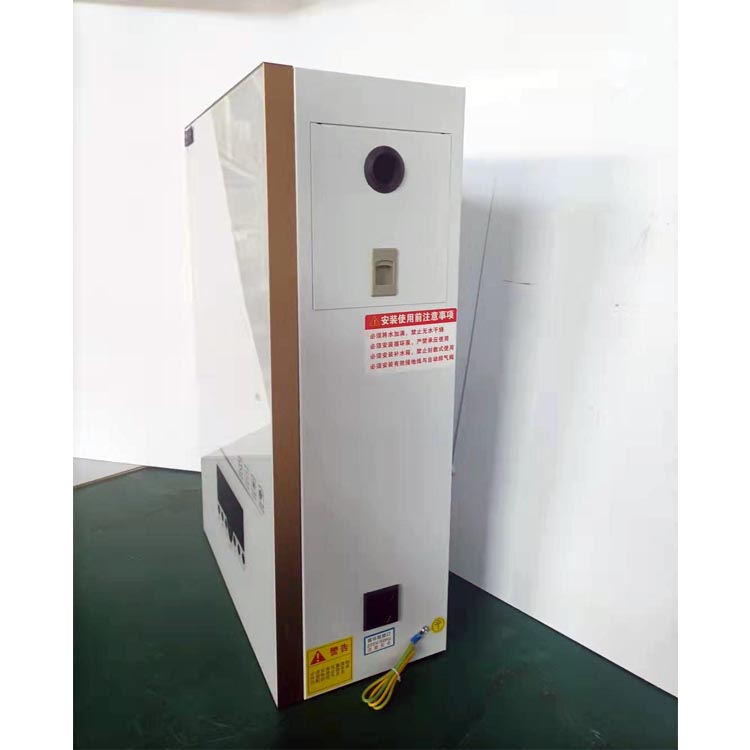

河北滄州農村煤改電家用三維迷宮電采暖爐 壁掛式智能變頻電鍋爐廠家

產品參數

產品名稱：三維迷宮電壁掛爐（壓鑄鋁電壁掛爐）

產品尺寸：400mm*195mm*600mm（長*寬*高）

額定功率：12kw、16kw、20kw、24kw

額定電壓：220V/380V（12KW）

          380V(16kw、20kw、24kw)

額定頻率：50Hz

額定壓力：0Pa

產品說明書

一、      顯示

1、        設定溫度，實際溫度，定時開關機，北京時間：加熱溫度顯圍：0℃~99℃（設定溫度時才可以顯示）精度±1℃，機器設定工作溫度范圍：20℃~85℃；設定工作檔位范圍：1~3檔；北京時間，定時開關時間范圍：00-24；啟動加熱溫差度數范圍；5-20℃；循環泵啟動溫度范圍：10-60℃。

2、        工作狀態動太顯示

A、       實際出水溫度顯示 ，設定上限溫度顯示，設定下限溫度顯示。

B、        加熱檔位顯示，一檔顯示六個豎條前兩個，二檔顯示六個豎條個，在檔顯示六個豎條全部顯示。

C、        加熱器顯示，加熱開啟時，“顯示屏正下方V字型排燈從中間往兩邊呈流水燈型閃爍。

D、       循環泵顯示：循環泵開啟時，風葉轉動；關閉時，風葉關閉不顯示。強制循環時，循環泵外圈閃爍。

E、        漏電顯示：當檢測到漏電時，漏電 代碼閃爍顯示“LD”，屏幕顯示“故障”。

F、         顯示北京時間，定時時鐘顯示。定時開，定時關時間顯示：當定時開，定時關啟動時，“時段，定時模式”符號以及相應時段數字顯示。

G、       WIFI，防凍，保溫等字符顯示。

二、      按鍵

1、        按鍵共八只，以便人工設置參數，按鍵名稱如下：檔位鍵，溫度鍵，時鐘鍵，電源鍵，遞增鍵，循環泵鍵。

2、        按鍵功能說明：

◎檔位鍵：點按一次，檔位增加一個；直至三檔時，再點按一次檔位跳為一檔。

◎溫度鍵：

按溫度鍵一次可以設置上限溫度（30-85℃，默認50℃）

按溫度鍵二次可設置下限溫度（20-75℃，默認40℃）

按溫度鍵三次可設置循環泵啟動溫度（10℃-60℃）

◎時間鍵：

按“時間”鍵一次，“北京時間小時”閃爍，設置北京時間小時；

按“定時”鍵二次，“北京時間小時”閃爍，設置北京時間分鐘；

按“定時”鍵三次，“開機時間小時”閃爍，設置定時——開機的時鐘；

按“定時”鍵四次，“開機時間分鐘”閃爍，設置定時——開機的分鐘；

按“定時”鍵五次，“開機時間小時”閃爍，設置定時——開機的時鐘；

按“定時”鍵六次，“開機時間分鐘”閃爍，設置定時——關機的分鐘；

按“定時”鍵七次，“上限溫度”閃爍，設置定時——上限溫度；

按“定時”鍵八次，“下限溫度”閃爍，設置定時——下限溫度。

依次按定時鍵可以分別設置定時二、定時三、定時四、定時五、定時六、定時七、定時八時段的時間和溫度

電源鍵：點按一次開機，再點按一次關機。當處于參數設定階段時，點按一次開關機按鍵，可以進行參數設定確認。

遞增鍵：當系統處于溫度參數設定，定時段參數設定階段，北京時間設定階段，遞增按鍵用于相對應參的遞增。

遞減鍵：當系統處于溫度參數設定，定時段參數設定階段，北京時間設定階段，遞減按鍵用于相對參數的遞減。

循環泵鍵：點按水泵鍵一次，開啟水泵強制循環，再點按一次，水泵強制循環關閉。

定時開啟和關閉：開機屏幕點亮狀態，長按“定時”鍵5秒，開啟定時；再長按“定時”鍵5秒，關閉定時。

一鍵恢復功能：通電關機屏幕熄滅狀態長按“遞增”鍵8秒后所以參數恢復出廠設置。

童鎖開啟和關閉：開機屏幕點亮狀態，長按“溫度”鍵5秒，開啟童鎖再長按“時間”鍵5秒，關閉童鎖。

水位檢測功能：缺水時顯示“E4”，開機狀態同時長按“溫度，時鐘”鍵8秒后，可取消水位檢測功能。

水流檢測功能：水流故障時顯示“E5”,關機狀態同時長按“遞減”鍵8秒以后，可取消水流檢測功能。
