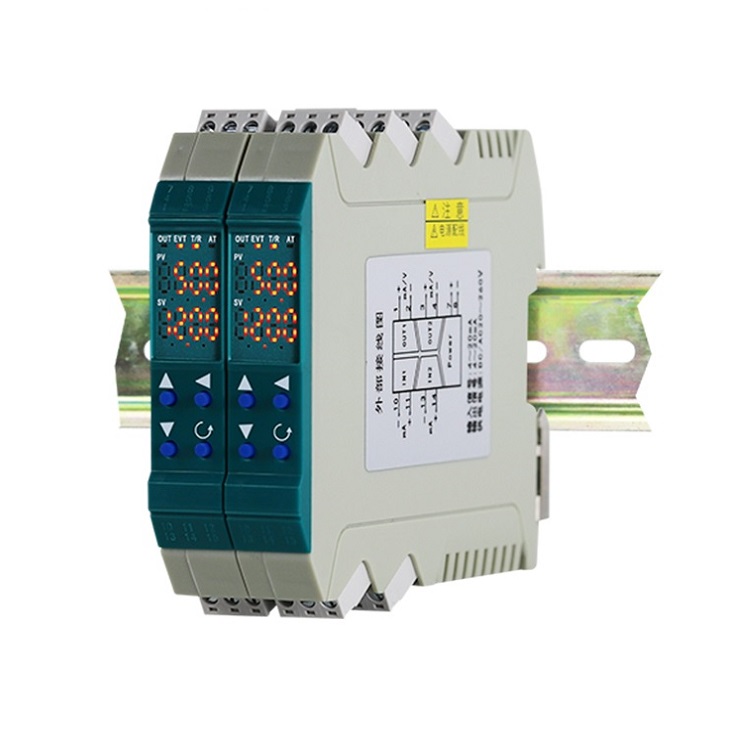

供應虹潤 NHR-X31 智能信號轉換器 智能信號隔離器
[信號隔離器
電壓變送器
電流變送器
電壓隔離器
電流隔離器
信號轉換器]
大連市智能信號轉換器廠家
價格： 電議
物流： 遼寧 大連市 甘井子區| 賣家支付運費
可銷售總量： 10000件
手機： 13795151355 郵箱： dlhongrun@sina.com
傳真： 0411-84246359 地址： 遼寧 大連市
[信號隔離器 電壓變送器 電流變送器 電壓隔離器 電流隔離器 信號轉換器]
郵箱：
手機：
- 品牌： 其他
- 型號： NHR-X31
- 加工定制： 是
- 測量精度： 0.2%
- 工作環境： 0-50℃
- 結構型式： 導軌式卡裝
- 最大工作壓力： 0.1
- 外形尺寸： 17.5*111.4*121.2mm
NHR-X31系列智能信號隔離器
■描述：
NHR-X31將現場的直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的能力，保證系統的穩定性和可靠性?？蓭э@示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。
■產品特點
●單通道、雙通道。
●可測量16種直流電壓(毫伏)/電流信號，用戶可根據需求任意設置輸入類型。
●模擬量、RS485輸出。
●輸入/輸出/電源磁隔離。
●傳輸精度(20℃)：0.1%FS。
●響應時間50ms達到終值的90%。
●全智能，數字化，可編程。
●插拔式端子，便于安裝、維護。
●標準的DIN導軌卡式安裝。
■技術參數
| 輸入 | |
| 輸入信號 | 直流電壓、電流信號(用戶可根據需求任意設置輸入類型) |
| 輸入阻抗 | 電流阻抗≤50Ω，電壓阻抗≥250KΩ |
| 輸入電流/電壓 | ≤30mA/≤10.5V |
| 輸出 | |
| 輸出信號 | 4-20mA、0-10mA、0-20mA、1-5V、0-5V |
| 輸出負載 | 4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻 RL≥250KΩ |
| RS485通訊 | MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps |
| 電源 | |
| 電源 | DC/AC20-260V (50/60Hz) |
| 功耗 | 一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W |
| 其它參數 | |
| 絕緣電阻 | ≥100MΩ（500VDC時）(輸入/輸出/電源之間) |
| 絕緣強度 | 1500Vrms (1 min，無火花) (輸入/輸出/電源之間) |
| 工作溫度 | -10～50℃(無凝露、無結冰) |
| 相對濕度 | 25%～85%RH |
| 保存溫度 | -10～60℃(無凝露、無結冰) |
| 溫度漂移 | 0.0075%FS/℃ |
| 安裝方式 | DIN導軌安裝 |
| 安裝尺寸 | 17.5*111.4*121.2mm(寬*高*深) |
| 傳輸精度（20℃） | 0.1%FS |
| 響應時間 | 50ms達到終值的90% |
| 重量 | 約140克 |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（IEC 61326-1） |
| 適用現場設備 | 直流電壓/電流源 |
■儀表選型
|
|
| 7 |
| 8 |
| 9 |
| 10 |
| 11 |
| 12 | |||||
| X31系列智能信號隔離器 NHR-X31 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | |||||
| 位 | 規格 | 注釋 |
| | |
| | | | | |
| | | | | |
| | | |||
| 7 | <顯示方式> |
| |||||||||||||||
| 無顯示 | |||||||||||||||||
| 液晶顯示 | |||||||||||||||||
| 8/9 | <輸入> |
|
| ||||||||||||||
| 通道I/通道II(從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| 20 | 0-20mV | 29 | 1-5V | ||||||||||||||
| 21 | 0-40mV | 30 | -5-5V | ||||||||||||||
| 22 | 0-100mV | 31 | 0-10V(不可切換) | ||||||||||||||
| 23 | -20-20mV | 36 | -10-10V | ||||||||||||||
| 24 | -100-100mV | 37 | 0-75mV | ||||||||||||||
| 25 | 0-20mA | 42 | -40-40mV | ||||||||||||||
| 26 | 0-10mA | 46 | -75-75mV | ||||||||||||||
| 27 | 4-20mA | X | 通道II無輸入時選擇 | ||||||||||||||
| 28 | 0-5V | ||||||||||||||||
| 10/11 | <輸出> |
|
| ||||||||||||||
| 輸出I/輸出II(從列表中選擇代碼) | |||||||||||||||||
| 代碼 | 類型 | 代碼 | 類型 | ||||||||||||||
| X | 無輸出 | 3 | 0-5V | ||||||||||||||
| 0 | 4-20mA | 4 | 0-20mA | ||||||||||||||
| 1 | 1-5V | D1 | RS-485通迅(用于輸出I) （Modbus RTU協議） | ||||||||||||||
| 2 | 0-10mA | ||||||||||||||||
| 12 | <電源> |
|
| ||||||||||||||
| DC/AC20-260V 50/60Hz | |||||||||||||||||
■備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶
顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X31-Y-27/X-0/0-A
導軌式信號隔離器，帶液晶顯示，第I路輸入信號為4-20mA，第II路無輸入信號，第I路輸出信號為
4-20mA，第II路輸出信號為4-20mA，供電電源為DC/AC20-260V。
