防凝露 高分子防潮封堵劑 達澤希防凝露 高分子防潮封堵劑

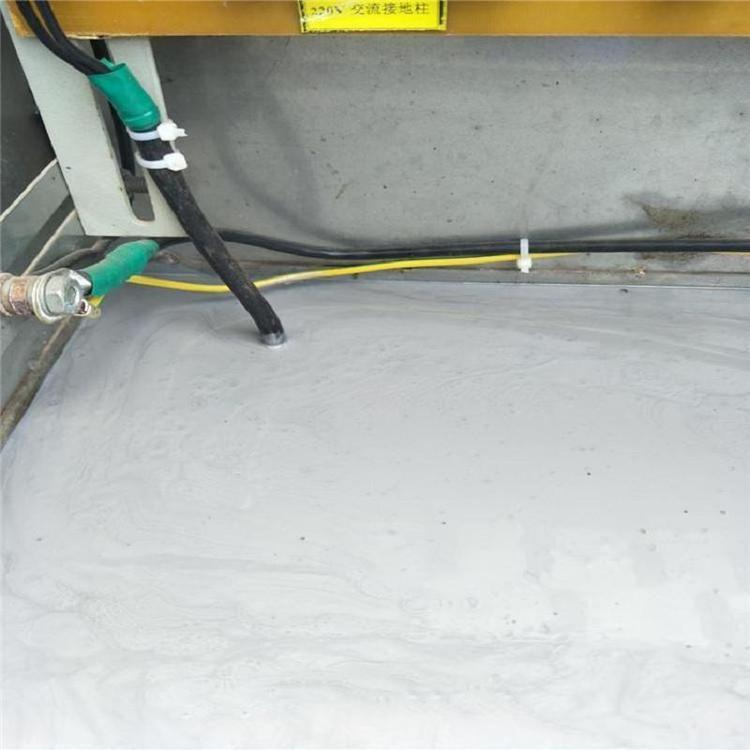

高分子防潮封堵劑 1、無煙環(huán)保：火焰燃燒無煙鹵環(huán)保。 2、保存期長：可保存12個月。 3、耐溫范圍：可在-50℃至+250℃溫度長期使用。 4、擴容簡便：形成固體外硬內(nèi)柔，增容時易擴容開孔方便，無需工具。 5、阻燃美觀： V-O級阻燃性能，同時具有良好的絕熱性，固化后外形美觀。 6、防水防潮：固化后形成固狀密封體，具有良好的密封效果，有效防止水、濕氣、火進入電力箱柜。 7、流平密封：兩種物料混合攪拌均勻后，20分鐘內(nèi)為液體態(tài)，并自流平；澆筑于設備電纜室電纜與管道之間，通過固化形成封密效果。 使用步驟 一：清理電柜， 清理電柜底部的灰塵、油污、雜質(zhì)，以便封堵材料對電柜有良好的粘附作用，長久的耐候防潮性；將電線電纜理順，以便今后的故障，以及柜體的整體美觀性。 二：電柜封堵，電纜與箱底之間的漏洞用防火泥進行封堵，以便澆筑材料時，材料不至于從漏洞流走。 三：高分子防潮封堵劑混合 都是含有A劑大桶和B劑小瓶組成的，都是按照比例配好的（操作比例是10:1，切記一定要配比，攪拌均勻），使用前只要將B劑倒入A劑中混合攪拌均勻即可。 四： 將封堵材料沿著箱體底部均勻倒入，從箱底左側向右側慢慢移動，邊移動邊倒材料，倒完后，自然流平，無需刮平，等時間固化后即可。 五：操作時間、固化時間受環(huán)境影響。常規(guī)是：25度溫度下，操作時間20分鐘左右，固化時間4個小時左右。操作、固化時間可根據(jù)要求調(diào)整。 高分子防潮封堵劑 ≥ 顏色 ：灰色/顏色可調(diào) 耐液體試驗 ：無變化 介電常數(shù) ：4.720 防水性能 ：優(yōu) 體積電阻率 ：1.78E+12Ω.m 防潮效果 ：優(yōu) 混合后溫度 ：26度 成型時間 ：4小時 混合粘度 ：4200-5000 可否返修 ：可返修 檢測機構 ：SGS 成型硬度 ：45度 成型條件 ：常溫/自然 混合比例 ：10比1 適用溫度 ：-55至+260 耐電壓 ：無擊穿或閃絡 表面電阻率 ：1.10E+14Ω/sq 流平時間 ：15分鐘/可調(diào) 附著性能 ：優(yōu)導 導熱系數(shù)W/mk ：≥0.8 開始固化 ：混合后15分鐘/可調(diào) 熱老化測試 ：無可見變化 電氣強度 ：16.34kV/mm 完全固化 ：12小時 介電絕度kV/mm ：≥25 產(chǎn)品比重 ：1.36 基本固化 ：4小時 阻燃性能 ：UL94v-0 以上性能數(shù)據(jù)均在25℃，相對濕度50%固化1天后所測。 拉伸強度 2.30kg/cm2 伸長率 270% 加工定制 現(xiàn)貨供應 品質(zhì)可靠 PC、PP、ABS、PVC，電纜，金屬等材料
