多通道超聲波測樁儀樁基完整性自動檢測儀

產品功能：

 樁基完整性自動檢測，判定樁身缺陷程度并確定其位置； 地下連續墻缺陷自動檢測；地質勘察巖體縱波波速測試；隧道巖體松動圈檢測；其他超聲波聲學參數測試及其理論研究。

依據標準：

   《公路工程基樁動測技術規程》JTG/T F81-01-2004

   《建筑基樁檢測技術規范》JGJ106-2014

   《 鐵路工程基樁檢測技術規程》TB 10218-2008

   《工程巖體分級標準》GB 50218—94

   《工程巖體試驗方法標準》BG/T 50266-99

儀器特點：

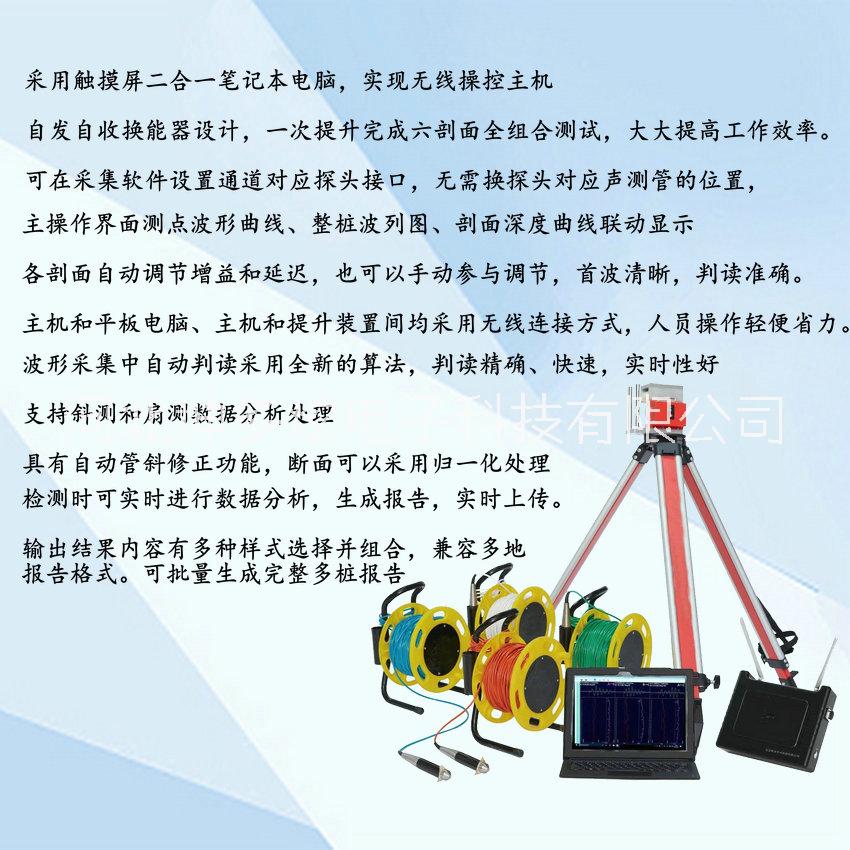

采用觸摸屏二合一筆記本電腦，實現無線操控主機

自發自收換能器設計，一次提升完成六剖面全組合測試，大大提高工作效率。

可在采集軟件設置通道對應探頭接口，無需換探頭對應聲測管的位置，

主操作界面測點波形曲線、整樁波列圖、剖面深度曲線聯動顯示

各剖面自動調節增益和延遲，也可以手動參與調節，首波清晰，判讀準確。

主機和平板電腦、主機和提升裝置間均采用無線連接方式，人員操作輕便省力。

波形采集中自動判讀采用全新的算法，判讀精準、快速，實時性好

支持斜測和扇測數據分析處理

具有自動管斜修正功能，斷面可以采用歸一化處理

檢測時可實時進行數據分析，生成報告，實時上傳。

輸出結果內容有多種樣式選擇并組合，兼容多地報告格式?？膳可赏暾?/span>多樁報告

通   道   數：       四通道

一次提升剖面：       六剖面

主控標配設備：       二合一筆記本平板電腦

采樣長度：           1024～4096

帶寬(Hz)：            0.1～500K

放大增益(dB)：       0～177

增益控制精度(dB)：   0.1

聲時范圍(μs)：       640K

聲時測讀精度(μs)：   0.05

采樣間隔(μs)：       0.1～6.4

道間隔離度(dB)：     80

發射電壓(V)：        125、250、500、1000

測點間距：      1-50可選

z大提升速度(m/min)：≥ 60

操作系統：           Windows10

存儲容量：           256G(可支持?jǐn)U展)

顯示屏：             12.1寸高清高亮液晶屏

操作方式：           觸摸屏/鍵盤

主機、電腦連接方式： 無線/有線

提升裝置連接方式 ：  無線/有線

無線距離：           35米

通訊接口：           USB/MiniUsb/WiFi/藍牙

儀器構成：

  主機、電腦、徑向換能器、提升裝置、從動輪、說明書、軟件、儀器箱等。
