SMJ-ZW型振動溫度監控儀廠家 SMJ-ZW型振動溫度監控儀

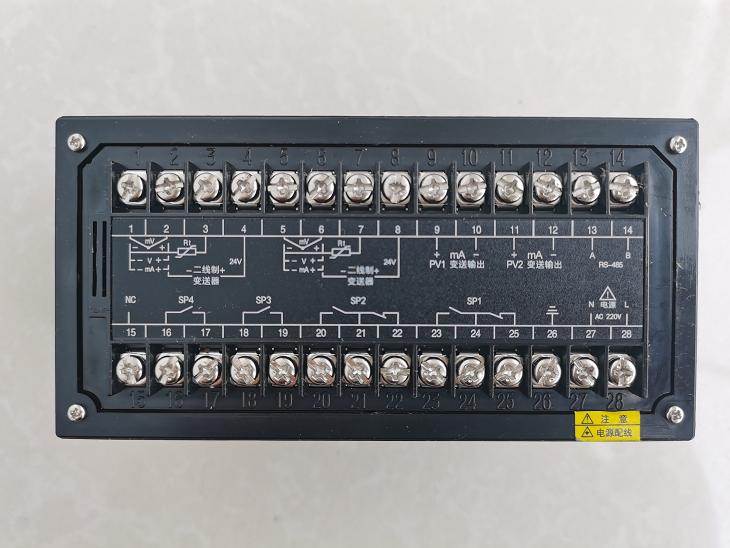

SMJ-ZW型振動、溫度監控儀是一種簡便、現場設備監測、控制、分析的工具，它主要用于連續運轉的大型機械設備、旋轉設備的超振的監控保護?？梢员苊庖蛟O(shè)備運轉失常和振動幅度增大，造成設備損壞和人員傷亡。是設備保養維護必不可少的監控儀器。用戶使用過程中，可根據設備允許振動量值設定控制值。當設備工作過程中出現異?，F(xiàn)象，振動值增大、大于所設定值（SP值）時，報警指示燈亮。如果連續超振時間超過所設定延遲時間后，二階報警（SP2、SP4預警綠燈、SP1、SP3報警紅燈）指示燈亮，同時儀器內部繼電器工作，將有效地控制設備的主電源，防止意外事故發生，達到保護設備的目的。變送輸出可直接連接DCS、PLC或其它設備，為了方便現場安裝，采用壁柜式或機柜式安裝。本產品具有防塵、體積小、結構合理、性能穩定可靠、動作準確等特點。 一、性能指標 1、傳感器(輸入): SLMCD-21T振動變送器(防水;線長20M) 2、通道數:雙通道 3、測量范圍 振動速度：0-20.00mm/s（可調）; 工作頻率：5HZ-1000HZ 4、報警及控制：分二階報警：一階為預警(SP2、SP4)，控制輸出繼電器工作；二階為報警(SP1、SP3 )，控制輸出繼電器工作 5、預警、報警設定范圍：在測量范圍內任意設定值 6、速度值顯示誤差： < 1% 7、輸出：0-20.0mm/s;測量值對應4―20mA(OUT)輸出 8、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載), 常開（可調） 9、工作電源：85-240V 50/60Hz 10、外形尺寸: 面板尺寸:160（長）×80mm（高）； 開孔尺寸: 152+1×76+1mm；深度：88mm 11、工作環境：溫度-10～60.0℃,相對濕度不大于85的無腐蝕性氣體及無強電磁干擾的場所 二、操作說明： 1、面板說明 （1）PV1 、PV2為一和二通道顯示窗：正常顯示振動測量值；在參數修改狀態下顯示參數和參數值符號。 （2）SP2、SP4指示燈：當此指示燈亮?xí)r，儀表對應下限繼電器對應通道有輸出。 （3）SP1、SP3 指示燈：當此指示燈亮?xí)r，儀表對應上限繼電器對應通道有輸出。 （7）設罝鍵(SET)：按鍵1S 可進入?yún)?shù)修改狀態；再按一下(SET)進入下一個參數值修改狀態。 （8）移位鍵(?)在修改參數狀態下按此鍵可實現修改數字的位置移動。 （9）數字減小鍵(▼)：在參數修改、給定值修改或手動調節狀態下可實現數字的減小。 （10）數字增加鍵(▲)：在參數修改、給定值修改或手動調節狀態下可實現數字的增加。 （11）返回鍵(MAN)：在儀表運行狀態下,先按(SET)鍵再按(MAN)鍵即進入表二參數設定狀態,每一項參數修改完成后按(SET)鍵進行確認并自動轉入下一菜單,直到退出設置而自動轉入正常運行狀態。在設罝參數過程中(SET)鍵和(MAN)鍵同時按下可以退出當前所設罝的參數而進入測量狀態。 參數設置方法 a、一級參數設定 上電后，按SET 鍵，儀表進入一參數設置區，左窗顯示參數符號,右窗顯示參數設置值,再按(SET)鍵SP1～End依次在顯示窗顯示參數符號和設置值。?、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，直到(End)退出設置而自動轉入運行狀態,返回測量。 b、二級參數設定 上電后，按(SET)鍵后放開，再按(MAN)鍵,左窗顯示(SEL),右窗顯示“555”,用?、▼、▲三鍵輸入655; 再次按鍵(SEL)鍵后儀表進入第二設置區，按(SEL)鍵儀表將按參數符號In1～End依次在顯示窗顯示參數符號，此時用?、▼、▲三鍵可調整參數值，調好后按(SET)鍵確認保存數據，直到(End)退出設置而自動轉入正常運行狀態,儀表返回測量。如設置中途間隔60 秒無任何操作或同時按(SEL)鍵和(MAN)鍵，儀表將自動保存數據，退出設置狀態，儀表返回測量。 5、儀表接線
