GYTA光纜技術參數 管道光纜廠家 架空光纜廠家 鎧裝光纜廠家 光纜生產廠家 GYTA管道光纜 GYTA鎧裝光纜

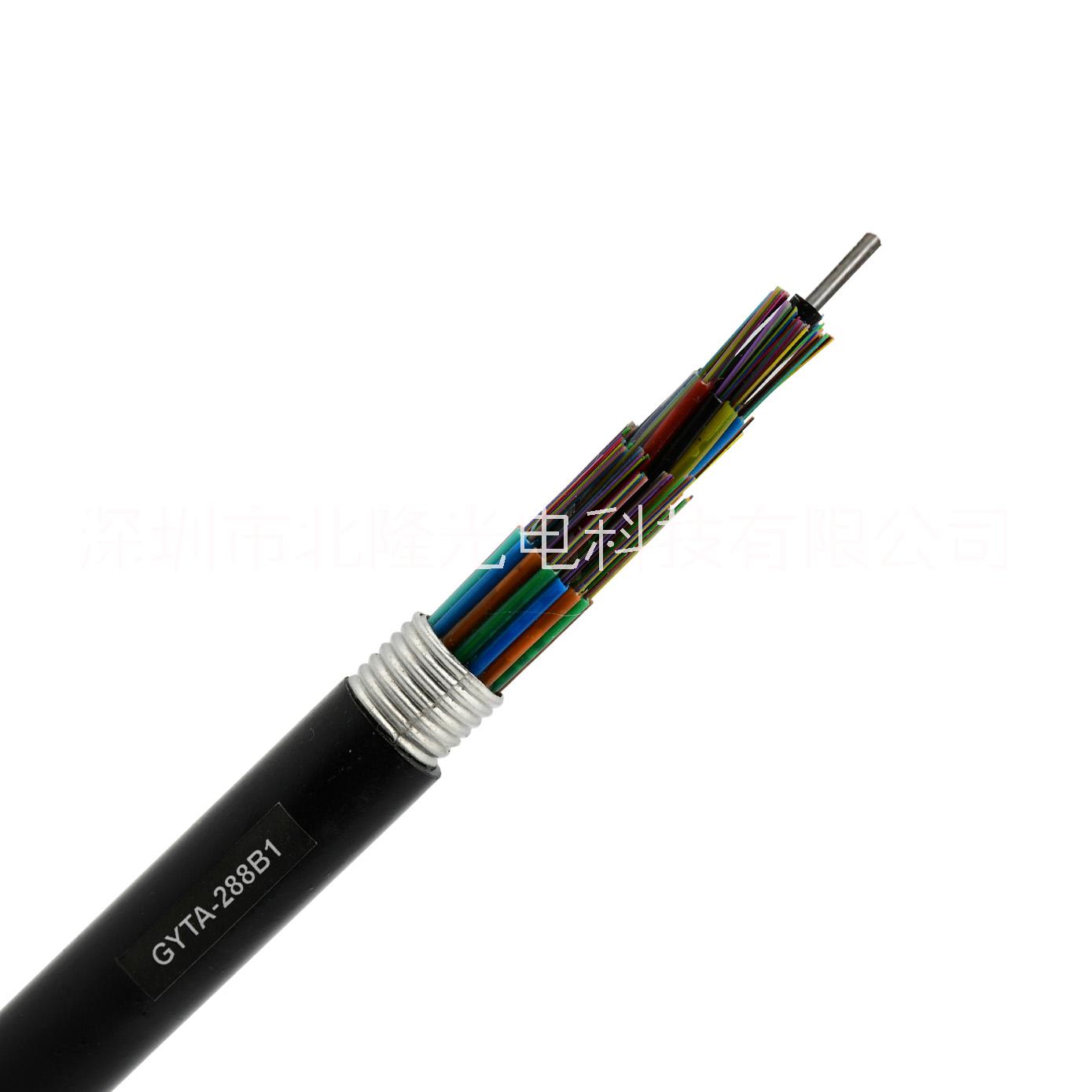

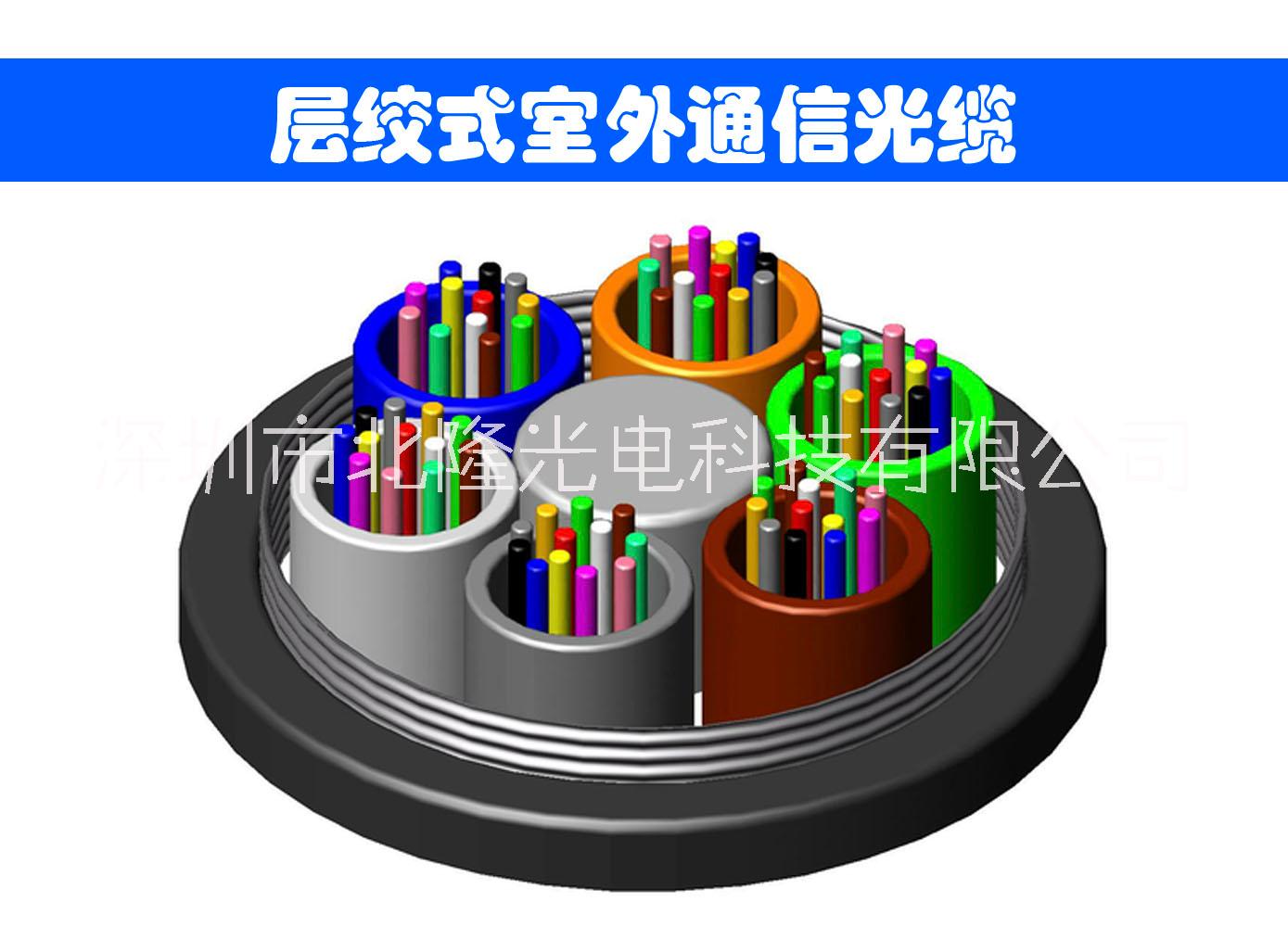

GYTA光纜是室外松套層絞式光纜，鋁鎧裝，室外光纜一種，可以管道敷設、可以非自承架空敷設。 GYTA光纜產品特點 全截面阻水構造，雙面覆膜鋁帶縱包，確保良好的阻水防潮功能 松套管內填充特種油膏，對光纖關鍵性保護 磷化鋼絲中心增強構件模量高、耐腐蝕 聚乙烯護套使得光纜具有良好的抗紫外線功能 產品使用壽命30年以上 GYTA光纜產品闡明 GYTA型光纜是金屬增強構件、松套層絞填充式、鋁-聚乙烯粘結護套通信用室外光纜。 GYTA光纜性能指標 執行規范：YD/T 901-2018 應用范圍：核心網、城域網和接入網室外光纜 敷設方式：架空、管道 工作溫度：-40℃~+60℃ 彎曲半徑：靜態10倍光纜直徑、動態20倍光纜直徑 GYTA光纜制造工藝 GYTA光纜的構造是將光纖套入高模量材料制成的松套管中，松套管內填充防水化合物-纖膏。纜芯的中心是一根磷化鋼絲增強芯，對于某些芯數的光纜來說，金屬增強芯外還需擠上一層聚乙烯（PE）作為墊層。松套管（和填充繩）圍繞中心增強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物-纜膏。涂塑鋁帶（APL）縱包后擠制聚乙烯護套成纜。 GYTA管道光纜技術參數 GYTA管道光纜技術參數 光纜芯數 光纜構造 光纜松套管內 大光纖芯數 光纜凈重 （kg/km） 2-30 1+5 6 62 32-60 1+5 12 72 62-72 1+6 12 86 74-96 1+8 12 110 98-120 1+10 12 130 122-144 1+12 12 155 146-216 1+6+12 12 155 218-300 1+9+15 12 190 允許拉力（N）短期 ≥1500N 允許拉力（N）長期 ≥600N 允許壓扁力-短期 ≥1000（N/100mm） 允許壓扁力-長期 ≥300（N/100mm） 光纜環境性能 實驗項目 實驗方法 溫度循環實驗 a.溫度臺階：+20℃、-40℃、+70℃、+20℃； b.保持時間：?jiǎn)巫o(hù)套光纜每一臺階12小時，雙護套光纜每一臺階24小時，循環次數：2個循環； 滲水實驗 成品后光纜滲水性能應符合IEC60794-1-F5B規定，在光纜全截面上進行，滿足1m水柱，1m光纜，8小時不滲水。 光纜外護套 絕緣電阻 光纜外護套絕緣電阻(外護層內鎧裝層與大地間)，在光纜浸水24小時后測試，不小于2000MΩ?km（直流500伏測試）。 介電強度 外護套內鎧裝層與大地間：在光纜浸水24小時后測試，不小于直流15千伏2分鐘。對雙護套光纜，要求外護套內鎧裝與金屬加強芯間：不小于直流20千伏5秒鐘，符合GB/T 1408.1-2006規定。 滴流實驗 在溫度為70℃（24h）的環境條件下，光纜應無填充復合物和涂覆復合物等滴出。
