ZSRWH氣動雙偏心蝶閥 氣動雙偏心球面密封蝶閥
[氣動蝶閥
氣動調節閥
球面密封蝶閥
氣動雙偏心蝶閥
氣動雙偏心蝶閥廠家
氣動雙偏心蝶閥價格]
重慶市氣動雙偏心蝶閥廠家
價格： 電議
物流： 重慶市 璧山區| 賣家支付運費
可銷售總量： 100件
手機： 13271923998 郵箱： 562158387@qq.com
傳真： 尚未完善 地址： 重慶市 重慶市
[氣動蝶閥 氣動調節閥 球面密封蝶閥 氣動雙偏心蝶閥 氣動雙偏心蝶閥廠家 氣動雙偏心蝶閥價格]
郵箱：
手機：
- 品牌： 其他
- 型號： ZSRWH
- 加工定制： 是
- 結構形式： 其他
- 材質： 碳鋼
- 連接形式： 法蘭
- 適用介質： 水
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 其他
- 驅動方式： 氣動
- 零部件及配件： 執行器
- 用途： 調節
- 類型(通道位置)： 其他
- 口徑： DN300-DN1000
- 公稱通徑： DN300-DN1000
- 安裝尺寸： －
- 規格： DN300-DN1000
ZSRWH氣動雙偏心蝶閥 氣動雙偏心球面密封蝶閥

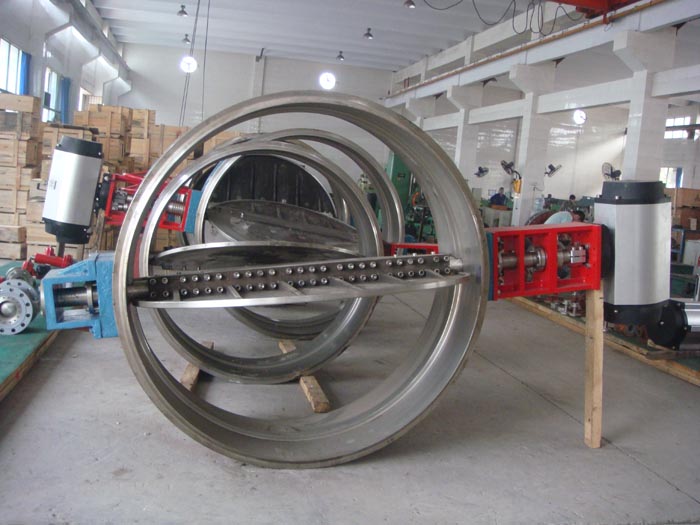

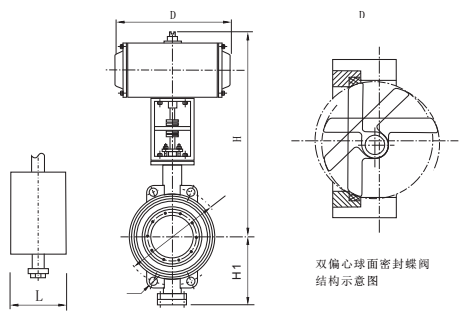

ZSRWH氣動雙偏心球面密封蝶閥是重慶普惠斯閥門綜合普通蝶閥與偏心旋轉閥的優點而開發的新型調節閥產品。該氣動雙偏心蝶閥采用雙偏心結構設計、球面線密封，閥門打開后閥芯即脫落閥座，閥芯、閥座磨損小、密封可靠性高。同時采用重慶普惠斯閥門特有的支架定位系統，保證了閥板的準確定芯、克服芯桿重力、上下竄動、克服振動，提高了調節閥動作的可靠性與靈敏度。
優化考慮
- 建議將老式的氣動薄膜執行機構改為活塞式氣動執行機構；
- 建議改老式的角鐵曲柄連接方式 為直連式結構；
- 由于閥板在中間，對介質流動有一定阻礙，對不干凈介質，DN<400時建議選用氣動多功能調節閥代替。
圖為氣動多功能調節閥產品
主要參數
| 公稱通徑mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1500 | ||
| 流量系數Kv | L | 60°開度 | 125 | 230 | 365 | 630 | 1100 | 1760 | 2450 | 3250 | 4270 | 5350 | 7000 | 10100 | 13650 | 17800 | 22400 | 28700 | 42600 | 55800 | 63500 |
| 90°開度 | 260 | 470 | 760 | 1300 | 2250 | 3600 | 5000 | 6700 | 8700 | 11000 | 14400 | 21000 | 28100 | 36500 | 45900 | 58800 | 87300 | 114200 | 130200 | ||
| M 級 | 60°開度 | 110 | 210 | 325 | 550 | 1000 | 1630 | 2220 | 2960 | 3870 | 4900 | 6300 | 9240 | 12400 | 16200 | 20300 | 26000 | 37800 | 50800 | 57800 | |
| 90°開度 | 185 | 330 | 530 | 910 | 1690 | 2700 | 3750 | 5360 | 7000 | 8800 | 11500 | 16800 | 25400 | 33200 | 41600 | 53300 | 77500 | 104100 | 118500 | ||
| 額定行程 | 調節型：60°；兩位型：90° | ||||||||||||||||||||
| 可調范圍 | 25：1（60°）、50：1（90°） | ||||||||||||||||||||
| 公稱壓力 | 標準產品 PN16、PN40 | ||||||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||||||
| 作用形式 | 氣開式、氣關式 | ||||||||||||||||||||
| 法蘭標準 | 對夾式；符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造 | ||||||||||||||||||||
| 執行機構 | GTX、ST系列活塞式氣動執行機構 | ||||||||||||||||||||
| 可配附件 | 閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等 | ||||||||||||||||||||
