山東TV系列磚削加工中心廠家報價、供應、銷售、定制【安徽雷諾斯特精機股份有限公司】
[山東鉆攻中心機
山東磚削加工中心報價單
山東磚削加工中心
山東磚削加工中心廠商
山東磚削加工中心推薦電話]
合肥市系列磚削加工中心廠家
價格： 電議
物流： 安徽 合肥市 肥東縣| 賣家支付運費
可銷售總量： 10件
手機： 15250170369 郵箱： hflwjc@163.com
傳真： 0551-67758550 地址： 安徽 合肥市
[山東鉆攻中心機 山東磚削加工中心報價單 山東磚削加工中心 山東磚削加工中心廠商 山東磚削加工中心推薦電話]
郵箱：
手機：
- 品牌： 其他
- 型號： TV系列磚削加工中心
- 類型： 立式加工中心
- 界面語言： 中文
- 產品類型： 全新
- 是否庫存： 是
- 售后服務： 24小時
- 重量： 電議
- 主電機功率： 7.5kw
- 主軸轉速范圍： 電議
- 定位精度： 電議
- 刀具數量： 2
- 三軸行程(X*Y*Z)： 左右，上下，前后
- T型槽尺寸(寬*數量)： 5×18×120mm
- 動力類型： 氣動
- 布局形式： 立式
- 作用對象： 五金
- 適用行業： 不銹鋼制品
- 咨詢熱線： 15250170369
山東TV系列磚削加工中心廠家報價、供應、銷售、定制【安徽雷諾斯特精機股份有限公司】
機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。

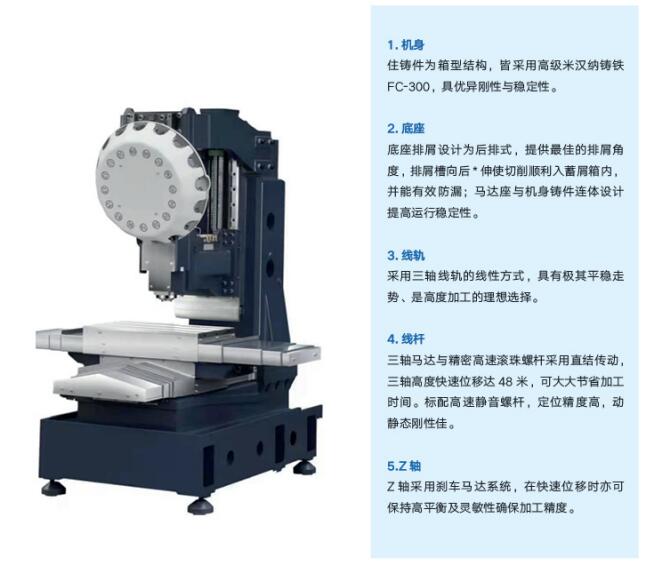

主要結構特點
●機身及主要構件均為高強度鑄鐵金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為人字型橋跨式結構，結合大箱體底座，大幅度減輕重切削時機身的振動；
●預拉伸精密滾珠絲杠傳動；
●高速、高精度、高剛性主軸單元；
●油水分離式設計；
●間歇式自動潤滑；
●氣動松、拉刀系統
一：技術參數
| 主要技術參數 | VMC1060立式加工中心 |
| 行程參數 | |
| X | 1000mm |
| Y | 600mm |
| Z | 620mm |
| 主軸端面至工作臺面距離 | 120-750mm |
| 主軸中心至立柱導軌面距離 | 675mm |
| 工作臺參數 | |
| 工作臺尺寸 | 1100×600mm |
| 工作臺承重 | 900kg |
| T型槽尺寸 | 5×18×120mm |
| 進給參數 | |
| X軸快速移動速度 | 24m/min |
| Y軸快速移動速度 | 24m/min |
| Z軸快速移動速度 | 24m/min |
| 進給移動速度X、Y、Z | 1-10m/min |
| 三軸伺服電機扭矩 | 18/18/23 N.m |
| 主軸參數 | |
| 主軸連接方式 | 同步帶 |
| 主軸錐度 | BT40-150 |
| 主軸轉速范圍 | 8000rpm |
| 主軸電機功率 | （交流伺服）11kW |
| 刀庫參數 | |
| 刀庫容量 | 24 qty |
| 尺寸 | Φ350/250mm/Φ150 |
| 重量 | 8kg |
| 精度 | |
| 定位精度（JIS標準） | ±0.008/300mm |
| 重復定位精度（JIS標準） | ±0.005mm |
| 外形及重量 | |
| 外形尺寸 | 2780×2450×2700mm |
| 整機重量約 | 7000kg |
| 序號 | 品名 | 規格 | 制造商 | 產地 |
| 1 | 數控系統 | FANUC series 0i-Mf | 發那科 | 日本 |
| 2 | 滾珠線軌 | HGH45CA | 上銀/銀泰 | 中國臺灣 |
| 3 | 滾珠絲桿(C3級） | FD4012 | 上銀/銀泰 | 中國臺灣 |
| 4 | 絲桿軸承 | 30TAC62BDDGC 1 OPN7A | FAG/NACHI | 德國/日本 |
| 5 | 主軸單元 | BT40-150--8000rpm | 楗椿/丹銓 | 中國臺灣 |
| 6 | 打刀缸 | 4.5T | 亞德客 | 中國臺灣 |
| 7 | 刀庫 | 圓盤式BT40-24T | 岡田 | 中國臺灣 |
| 8 | 內防護 | n/a | 海東 | 中國 |
| 9 | 絲杠鎖緊螺母 | YSF M30*1.5P | 盈錫 | 中國臺灣 |
| 10 | 聯軸器 | 25-35mm | 瑞迪 | 合資 |
| 11 | 容積式分油器 | CLC-1-2L-206 | 傅恒 | 中國 |
| 12 | 氣動元件 | n/a | 亞德客 | 中國臺灣 |
| 13 | 電器 | n/a | 施耐德 | 法國 |
| 14 | 外防護 | n/a | 臺海 | 中國 |
- 三．選擇配置
| 序號 | 品名 | 規格 | 制造商 | 產地 |
| 1 | 數控系統 | HNC-808E | 武漢華中 | 中國 |
| KND-2000MCli | 北京凱恩帝 | 中國 | ||
| GSK-25i | 廣州數控 | 中國 | ||
| GSK-980M Di | 廣州數控 | 中國 | ||
| 22MA | 新代 | 中國臺灣 | ||
| FANUC series 0i-Mf | 發那科 | 日本 | ||
| 808D一代/二代 | 西 門 子 | 德國 | ||
| M80B/M80A | 三菱 | 日本 | ||
| 2 | 滾珠螺桿（C3級） | FD4012 | 上銀/銀泰 | 中國臺灣 |
| 3 | 滾柱線軌 | RGW45CA | 上銀/銀泰/力士樂/TBI | 中國臺灣 |
| 4 | 主軸 | BT40-150-12000rpm | 健椿/羅翌/普森 | 中國臺灣 |
| 5 | 主軸環噴/出氣/直連/中心出水 | BT40-150-12000rpm | 健椿/丹銓/羅翌/普森 | 中國臺灣 |
| 6 | 斗笠/16；24圓盤刀庫 | BT40 | 德速/首輪/臻賞/圣杰 | 中國臺灣 |
| 7 | 排銷機 | n/a | 臺海 | 中國 |
| 8 | 油冷機 | KO-4 | 高亢 | 中國臺灣 |
| 9 | 數控分度頭 | 125-400mm | 環球 | 中國 |
| 10 | 數控轉臺 | 125 | 譚佳 | 中國臺灣 |
- 四、機床的隨機附件
| 序號 | 名稱 | 規格或標記 | 數量 |
| 1 | 彈簧夾頭刀柄 | BT40-QH2.90 | 1 |
| 2 | 卡簧 | 6，8，10，12，16，20 | 各1 |
| 3 | 拉釘 | 50BT 1-MAS403 | 1 |
| 4 | 一字槽螺釘旋具 | GB143 2 Ym-I-100x7 | 1 |
| 5 | 十字槽螺釘旋具 | GB143 3 Sm-I-100x5 | 1 |
| 6 | 內六角扳手 | 3.4.5.6.8.10 | 1 |
| 7 | 墊鐵 | 120mm | 6 |
- 五、售后服務
| 1 | 機械正常使用情況下質保為一年；一年之內出現任何質量問題，免上門維修，免費更換任何零部件，保證人員48小時內到位。 |
| 2 | 質保期滿，按需方通知后8小時內響應，48小時之內到現場維修，只收零部件成本費，免收服務費。 |
