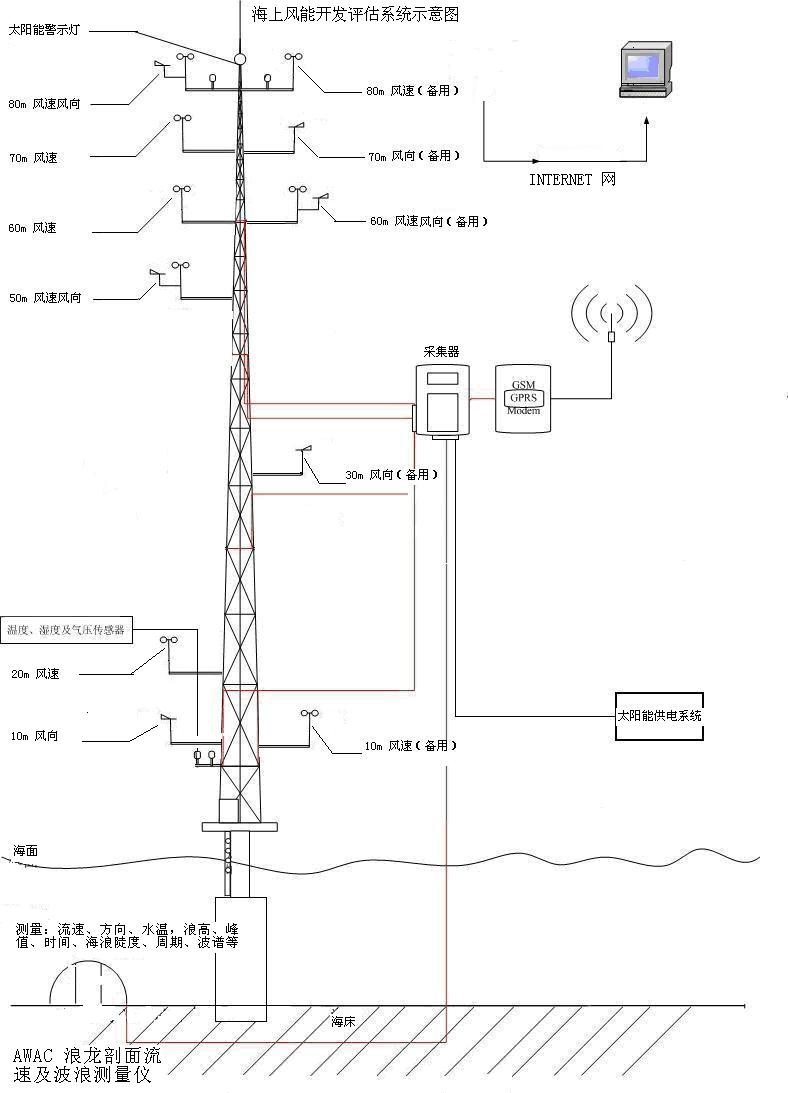

CR1000X海上風能評估測量系統

系統配置 1、CR1000X數據采集器 有28個單端通道，4個脈沖通道（可以測量開關信號、高頻脈沖和低頻交流脈沖），8個數字通道（可以接開關、高頻脈沖或組合成4組RS232 COM輸入/輸出），一個CS I/O通訊口，一個RS232通訊口。支持MicroSD卡擴展（8GB），可實現TCP/IP 通訊接口。標配10/100M Ethernet網口，可選配WiFi功能。 可以實現以下功能： 可直接接入三個風速和風向，可滿足測風數據要求。 可以把輔助系統數采器通過COM輸入/輸出導入本系統，并把該系統數據進行遠程傳輸； NORTEK的數據通過COM直接導入本系統，組成一體的海上海下監測系統。 2、A100LM風速風向傳感器 風速采用達到風能監測一級標準（First Class）的英國Wind Speed Ltd 公司產品A100LM。 啟動風速：0.2m/s 風速：≤77 m/s 精度：1%±0.1 m/s（50 m/s）；2％（50 m/s以上） 杯距常數：2.3m±10% 工作環境溫度：-30~70 ℃ 風向采用英國Wind Speed Ltd 的W200P 啟動風速：0.6m/s 風速：≤75 m/s以上 精度：±2° 工作環境溫度：-50~70℃ 3、EE181溫濕度傳感器 工作范圍：-40 ~ 60℃ 測量范圍：0~99.9999%RH，-40~60℃ 精度：±0.2℃（25℃時）； -15 ~ 40℃時：±（1.3+0.003*RH讀數）%RH (0 ~ 90%RH) ；±2.3%RH (90~99.9999%RH) -25 ~ 60℃時：±（1.4+0.01*RH讀數）%RH -45~60℃時：±（1.5+0.015*RH讀數）%RH 尺寸：長16cm，直徑2.1cm 重量：290g 4、CS100大氣壓力傳感器 精度：±0.5mb（+20℃） 分辨率：±0.01mb±1.0mb0°to40℃ 長期穩定性：±0.1mb每年±1.5mb（-20~50℃） 響應時間：<100ms 滯后作用：0.05mb 操作溫度：-40~60℃ 5、RM Young 05106強風儀 風速 量程：0~100m/s 精度：±0.3m/s 啟動風速：1.1m/s 陣風風速：100m/s 旋槳距離常數：2.7m 輸出：交流電壓 風向 量程：0~360°（機械），355°（電子） 精度：±3° 10°位移啟動：1.1m/s 輸出：模擬信號 電源：開關激發電壓 操作溫度：-50~50℃（非凝結環境） 6、AWAC聲波多普勒剖面流速與海浪測量?jī)x 用于測量不同水位的水流流速和流向，包括：流速、方向、水溫、浪高、峰值、時間、海浪陡度、周期、波譜等海洋水文技術參數。 Nortek的AWAC（AcousticWa veAndCurrent）聲學多普勒剖面流速及海浪測量?jī)x，采用三個波束測量多達128層的剖面流速，并利用第四個垂直波束對海浪表面進行聲波掃描。加上高精度的壓力傳感器，準確地進行波浪方向譜分析?？梢宰匀菔姜?dú)立使用，也可以實時在線使用。軟件包括所需的波浪處理運算?！袄她垺睉?yīng)用水深為0~30米，從設備到水面分區可多達128層測量剖面流量。采用壓力傳感和垂向聲束聯合測量浪高。通過采集靠近表面的波浪運動數據來計算波浪方向。 AWAC系統集多普勒聲學測量、溫度、壓力傳感器、傾斜儀和羅盤于一體，以及內置存儲器和兩個可外接其他模擬傳感器的接口。系統設置、實時數據采集和數據回放完全適用試用于Window95/98/NT/2000的軟件平臺，也可以通過RS232/RS42接口由其他控制設備操作，或由裝有ActiveX軟件的計算機進行操作控制。系統調制解調器可接入沿海的計算網絡。硬件設計采用可選的48V電源，使電纜長度可超過5km，而且在掉電或電纜斷開時可自動備份數據。 7、太陽能航空障礙燈 閃光頻率：20~60次/分（可調） 閃光管壽命：1×108次 工作環境：-40~70℃ 免維護蓄電池：壽命5年，12V，24A H 防護等級：IP65 發光強度：＞40000cd 光控靈敏度：200LX（可調）
