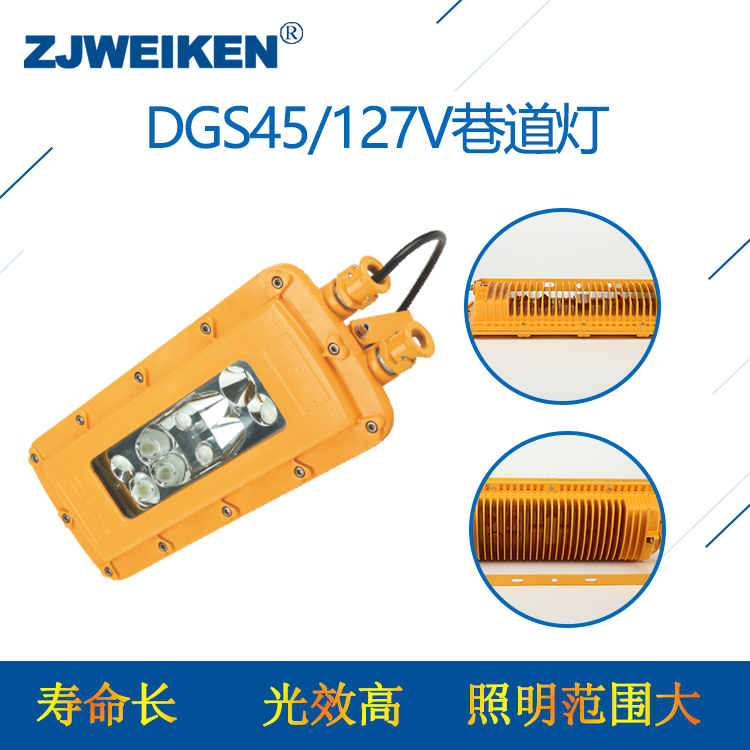

威肯電氣 DGS45/127L巷道燈DGS45/127L巷道燈LED

瑋肯照明 方形LED巷道燈 DGS45/127L 一、適用范圍 適用于煤礦、井下巷道、硐室、變電所等固定照明方面 適用于煤礦行業有甲 烷、煤塵等爆 炸性混合物氣體的危險環境 二、技術參數: 產品型號DGS（45）/127L(A） 防爆標志ExdI Mb 額定電壓AC85~265V 進線口螺紋G3/4 防護等級IP65 防腐等級WF2 引入電纜Φ8-14 工作溫度-20℃-40℃ 凈重5.2kg------ 數量12pcs/箱 6pcs/箱 8pcs/箱/4pcs/箱 DGS45/127L 三、產品特色: 1、外殼采用鋁合金壓鑄成型，強度高；表面高壓靜電噴塑，耐腐蝕，結構輕巧； 2、玻璃保護罩為鋼化高硼硅，耐沖擊，高強度； 3、LED巷道燈采用大功率高性能LED作光源。體積小功耗低；發光效率高，比傳統白熾燈節點80%以上，相同功率下，亮度是白熾燈的10倍以上；采用的LED光源連續點燈壽命可長達五萬小時，是白熾燈使用壽命的上百倍。 4、工作電壓范圍寬，適應性強，電網電壓在80V-260V的范圍內都能正常工作，且亮度無任何變化，從而可防止由于井下電壓波動燒壞燈具的現象。 四、光源參數： 產品型號光源 類型光通量額定功率色溫光照度 (3m) DGS18/127LLED1980lm18w6000-6500k30Lx DGS20/127LLED2200lm20w6000-6500k35Lx DGS24/127LLED2640lm24w6000-6500k80Lx DGS30/127LLED3300lm30w6000-6500k125Lx DGS36/127LLED3960lm36w6000-6500k135Lx DGS48/127LLED5280lm48w6000-6500k145Lx DGS50/127LLED5550lm50w6000-6500k155Lx DGS70/127LLED7700lm70w6000-6500k165Lx DGS100/127LLED11000lm100w6000-6500k220Lx 注：光源參數值只列部份代表產品，其它規格型號詳詢本公司技術部。 DGS45/127L 五、安裝調試 1． 燈具下井前要做點燃試驗，每盞燈都能在額定電壓127點亮方可下井； 2． 燈具接入電源線的方法及注意事項：先打開燈具端部接線盒的門蓋，再旋出穿線喇叭口的壓緊螺絲，取出防塵堵板，從喇叭口內穿入與嗽叭口內橡膠密封圈內徑相配的礦用橡膠套電纜（電纜內芯截面積根據所串燈的的多少計算確定），接好電源線及內外接地線，然后旋緊壓緊螺絲，使喇叭口內的橡膠密封圈變形，擠壓電纜以防失爆及進水，再裝好門蓋。 注意：當兩個電纜引入裝置只使用一個時，另一個必須裝上防塵堵板，并將喇叭口壓緊螺絲旋緊，確保密封性良好，以防失爆或進水。 3． 燈具的安裝：主要根據用途及使用場所的實際情況而定，一般安裝在使用場所的頂部，用M10螺栓固定好。 4． 安裝注意事項： A、 應采用短路、過載和漏電保護的照明綜合保護裝置配電（注意容量的匹配） B、 電源電纜外徑一定要與燈具喇叭口內橡膠密封圈內徑相統一； C、 不使用的電纜引入裝置喇叭口必須用堵板堵住并旋緊壓緊螺絲，以防失爆或進水； D、 一定要接好內接地。 六、 使用與操作 1． 該燈具安裝在綜采支出架的前梁下； 2． 用礦用三芯電纜（電纜內芯截面積根據所串燈的多少計算確定）從照明綜保中引入127V電源，其中兩根為電源線，一根為接地線，以并聯的方式依次接好下一盞燈，注意事項參照說明書第五條； 3． 使用中，要經常對燈具工作情況進行觀察，發現問題及時處理； 4． 更換光源，應先切斷電源，嚴禁帶電開蓋，然后拆下玻璃網罩部件壓圈上的螺絲，取下玻璃罩部件，即可更換LED光源組件（注意：玻璃網罩部件已組成整體，除需要更換玻璃罩外，切不可拆分開）。 5． 光源接通電源約3分鐘達到正常亮度，否則應立即切斷電源檢查修理，防止觸發時間長了而燒壞電器。 七、 故障分析與排除 故障現象 原因分析 排除方法 合閘后，燈不亮或閃爍 電源無電壓或電壓太低 檢查電源電壓 電源電壓穩定，燈不亮 接線不牢 接牢進線 進線牢接，燈不亮 恒流驅動電源不工作 更換恒流驅動電源 恒流驅動電源工作，燈不亮
