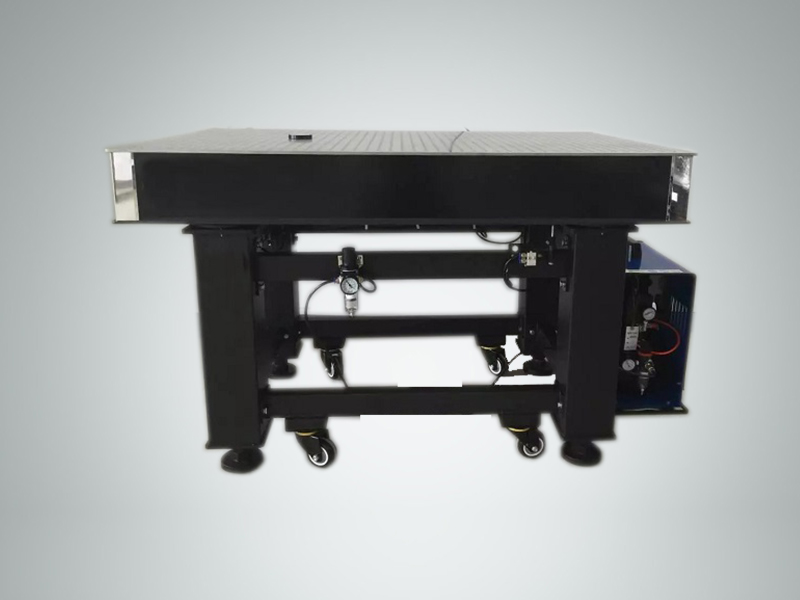

CPPT-QA型氣浮光學隔振平臺

[光學平板

隔振平臺

蜂窩面包板

創譜儀器]

濟南市cppt-qa廠家

價格： 電議

物流： 山東濟南市槐蔭區| 賣家支付運費

可銷售總量： 100件

手機： 15614685720 郵箱： qianyan@jncpyq.com

傳真： 0531-87966752 地址： 山東濟南市

在線詢盤聯系廠家：15614685720 0531-87966752

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[光學平板隔振平臺 蜂窩面包板創譜儀器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（CPPT-QA型氣浮光學隔振平臺）

品牌： 創譜儀器
型號： CPPT-QA
加工定制： 是
規格： 全新原裝
水平方式： 自動充氣，自動平衡
隔振方式： 囊式空氣彈簧
平面度： ≤0.03mm/600mm×600mm

氣浮隔振平臺由精密氣浮隔振支架、阻尼隔振墊、空氣壓縮機、光學面板組成，整體高度800mm，由臺面和支架組成。對于氣浮隔振平臺，除了具備剛性阻尼隔振平臺特點之外，還有有優異的隔振性能，更加穩定的隔振效果，更加精準的高度控制。

產品信息

當外界振動源或者負載發生變化時，為了保持良好的隔振效果，通?？梢酝ㄟ^(guò)改變空氣壓力和改變空氣彈簧的行程來實現；改變空氣壓力通過氣浮支架的油水分離器來實現，改變空氣彈簧行程通過氣浮支架的高度調節螺桿來實現。

創譜儀器精密氣浮隔振平臺根據臺面的不同，分為鐵磁不銹鋼臺面氣浮隔振平臺和大理石精密氣浮隔振平臺。

技術參數

◆臺面整體采用三層夾心結構，上臺面為410鐵磁不銹鋼，中心為蜂窩/井字鋼支撐結構，底板為碳鋼，在保證隔振性能得同時，提高了剛性、穩定性，臺面精磨

◆氣浮支架采用囊式空氣彈簧，每個支撐腿配備由單獨氣室，采用整體焊接四支撐結構，下方為阻尼隔振墊，隔振性能好

◆氣浮支架底部帶有高度調節功能，可以解決地面不平引起的支架扭曲、變形等情況

◆采用原裝德國FESTO空氣伺服系統, 自動調整水平,臺面的高度由空氣調節閥在桌面運動的激勵下維持和控制，把系統對微振的響應反饋到系統中, 改變隔振特性,當負載沿工作表面移動或發生突然變化時能夠使臺面自動維持水平.瞬間達到初始的平衡狀態,提高光學隔振平臺的隔振效果

◆標配靜音空氣壓縮機，工作壓力為0.35～0.6Mpa，標準配置調壓過濾閥將保證空氣彈簧的長期有效工作

◆水平方式：自動充氣，自動平衡

◆隔振方式：囊式空氣彈簧

◆平面度：≤0.03mm/600mm×600mm

◆固有頻率：垂直1.2Hz-1.8Hz，水平1.2Hz-1.8Hz

◆振幅：≤1.2μm

◆重復定位精度：±0.05mm

◆臺面厚度：100/200/300mm

產品應用

◆顯微鏡系統 ◆激光測試 ◆光學制造 ◆光電儀器研發與測試 ◆生物醫療 ◆精密機械制造 ◆精密化工和無損檢測 ◆激光干涉 ◆全息曝光 ◆集成電子電路 ◆拉曼光譜實驗 ◆精密檢測校準 ◆對振動要求極高的儀器設備

規格參數

參數選型

產品型號	臺面板厚度	臺體厚度	臺面尺寸	支撐數量	載重
CPPT-QA69	6mm	100mm	600×900	四支撐	800
CPPT-QA99	6mm	100mm	900×900	四支撐	800
CPPT-QA912	6mm	100mm	900×1200	四支撐	800
CPPT-QA1208	8mm	100mm	1200×800	四支撐	800
CPPT-QA1509	8mm	200mm	1500×900	四支撐	1000
CPPT-QA1510	8mm	200mm	1500×1000	四支撐	1000
CPPT-QA1812	8mm	200mm	1800×1200	四支撐	1000
CPPT-QA2412	8mm	200mm	2400×1200	四支撐	2000
CPPT-QA3012	8mm	300mm	3000×1200	六支撐	2000
CPPT-QA3512	8mm	300mm	3500×1200	六支撐	2000
CPPT-QA3515	8mm	300mm	3500×1500	六支撐	2000
CPPT-QA4515	8mm	300mm	4500×1500	六支撐	2000
可以根據用戶需求定制
