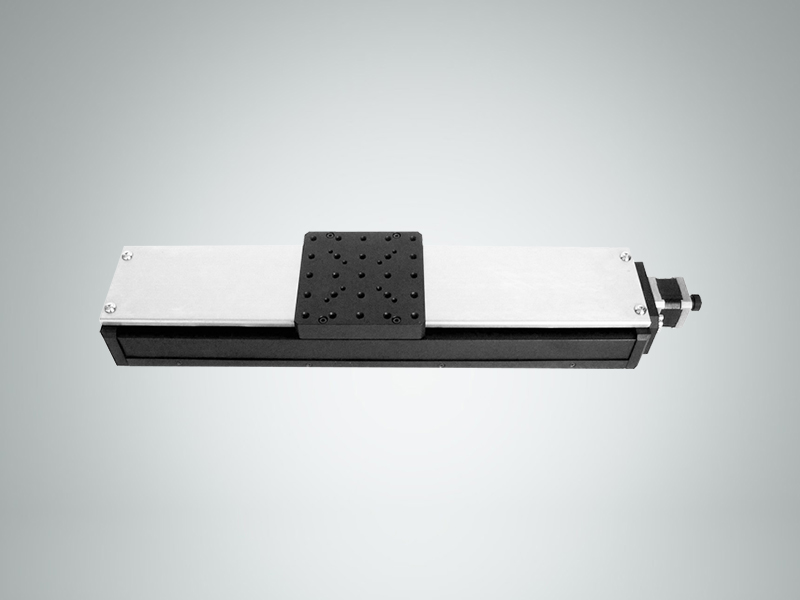

DTS3系列方導軌電動平移臺
[位移臺
平移臺
導軌臺
升降臺
創譜儀器]
濟南市dts3廠家
價格： 電議
物流： 山東 濟南市 槐蔭區| 賣家支付運費
可銷售總量： 100件
手機： 15614685720 郵箱： qianyan@jncpyq.com
傳真： 0531-87966752 地址： 山東 濟南市
[位移臺 平移臺 導軌臺 升降臺 創譜儀器]
郵箱：
手機：
- 品牌： 創譜儀器
- 型號： DTS3
- 加工定制： 是
- 規格： 全新原裝
- 行程： 50-300（mm）
- 臺面尺寸： 160*160（mm）
- 中心負載： 50KG
DTS 系列電控平移臺通過步進電機或伺服電機驅動，實現位移調整自動化。
我公司生產的電動平移臺的關鍵部件如滾珠螺桿、線性軸承導軌、線性滑塊導軌、彈性聯軸器等均選用進口產品；具有左右限位開關和零位光電開關設置，確保電動平移臺安全可靠運行及零位準確一致；標準安裝孔位，便于組合多維電控位移臺；可配裝光柵尺，實現閉環控制。更換運動部件和電機，核心零件經特殊處理后，可應用于真空環境中；也可加裝防塵罩，可有效保護螺栓和導軌。特殊規格，接受訂做。
主要特點
◆標配步進電機和標準DB9接口，配合我司DMC系列控制器可實現自動化控制
◆采用進口滾珠螺桿驅動，重復定位精度高、壽命長
◆螺桿采用三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高速往復使用

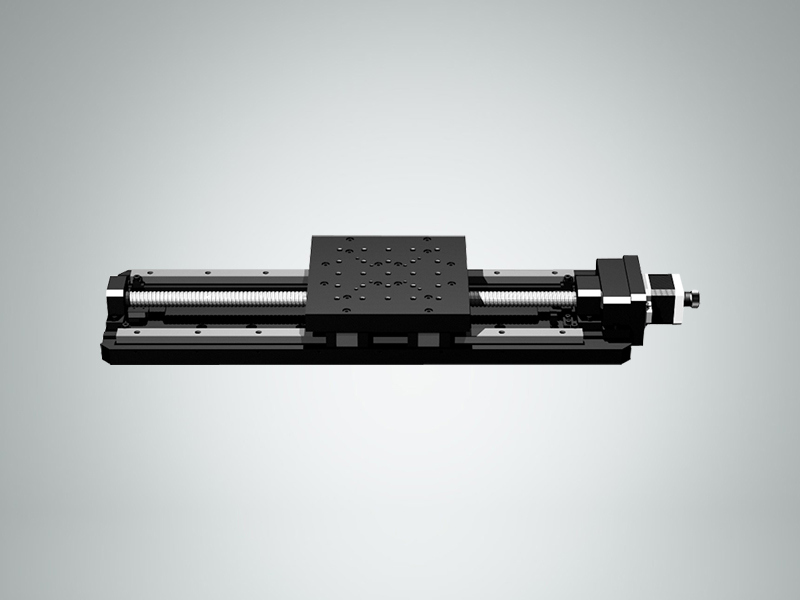

◆精密線性滑塊導軌(方形，整體與底板連接簡稱方導軌)，運動舒適，承載大，適合單軸重載或多軸組合使用
◆步進電機和滾珠螺桿通過進口彈性聯軸節連接，傳動同步且噪音小
◆配有手輪，方便調試
◆兩端裝有零位和限位開關，方便準確定位和保護產品
◆底座有標準孔距的螺紋孔和通孔，方便安裝固定
◆可換裝伺服電機，實現高速或軸向重載
◆可加裝防塵罩，耐高溫、耐火化、耐油污，有效保護導軌以及絲杠，延長使用壽命
技術參數
| 型號 | DTS350 | DTS3100 | DTS3150 | DTS3200 | DTS3300 |
| 行程 | 50mm | 100mm | 150mm | 200mm | 300mm |
| 臺面尺寸 | 160mm×160mm | ||||
| 螺桿導程 | 5mm | ||||
| 分辨率 | 0.0015625mm（8細分） | 0.003125mm（8細分） | |||
| 較大速度 | 20mm/s | 40mm/s | |||
| 重復定位精度 | 0.005mm | ||||
| 軸向間隙 | 0.03mm | ||||
| 標配電機 | 步進電機 | ||||
| 回程間隙 | 0.002mm | ||||
| 中心負載 | 30kg | ||||
| 自重 | 5kg | 5.5kg | 6kg | 6.5kg | 7.5kg |
| 型號 | DTS3400 | DTS3500 | DTS3600 | DTS3850 | DTS31000 |
| 行程 | 400mm | 500mm | 600mm | 850mm | 1000mm |
| 臺面尺寸 | 160mm×160mm | ||||
| 螺桿導程 | 5mm | ||||
| 分辨率 | 0.003125mm（8細分） | ||||
| 較大速度 | 40mm/s | ||||
| 重復定位精度 | 0.005mm | ||||
| 軸向間隙 | 0.03mm | ||||
| 標配電機 | 步進電機 | ||||
| 回程間隙 | 0.002mm | ||||
| 中心負載 | 50kg | ||||
| 自重 | 10.5kg | 11.8kg | 12.5kg | 15.5kg | 17kg |
主要應用
被廣泛應用于科學實驗、激光加工、自動檢測、自動計量、自動控制等科研、工業自動化領域。
尺寸對照表
| 型號 | DTS350 | DTS3100 | DTS3150 | DTS3200 | DTS3300 | DTS3400 | DTS3500 | DTS3600 | DTS3850 | DTS31000 |
| A(mm) | 288 | 338 | 388 | 438 | 538 | 638 | 758 | 838 | 1088 | 1238 |
| B(mm) | 4 | 4 | 8 | 10 | 14 | 18 | 22 | 26 | 36 | 42 |
