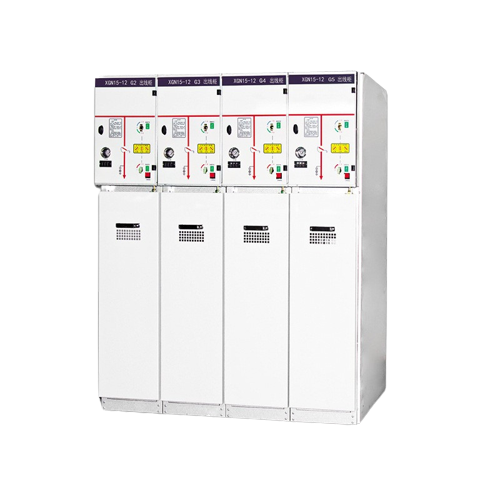

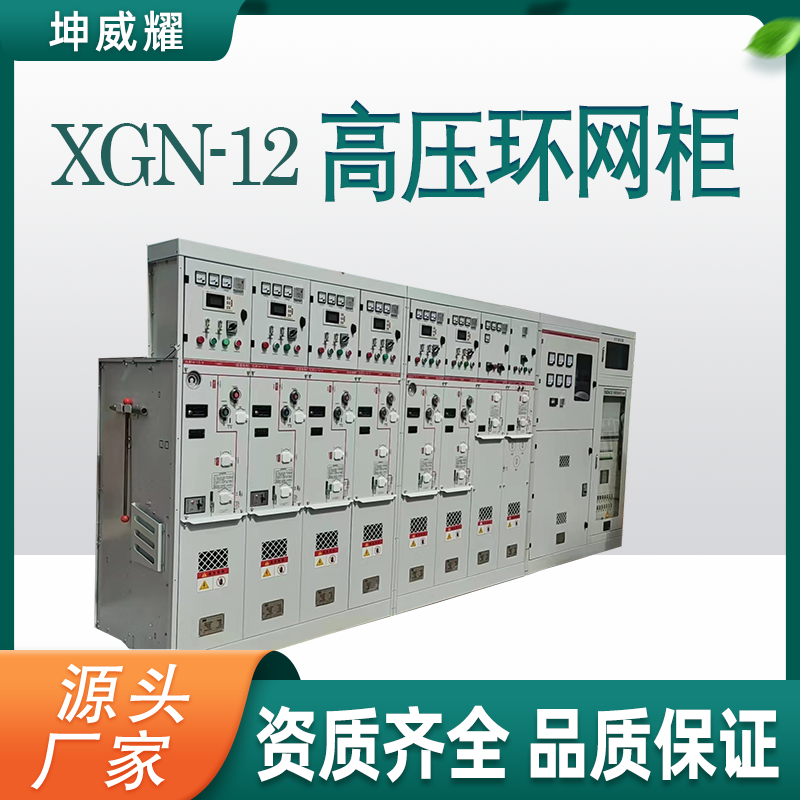

XGN全絕緣全密封智能高壓開關柜12kV高壓環網柜定制

XGN-12箱型固定式金屬封閉開關設備（以下簡稱開關柜)，只要用于3.6 KV、7.2KV、12KV三相交流50HZ戶內系統中作為，特別適合用于頻繁操作的場合。該開關柜符合標準GB3906及IEC298，并具有嚴密的“五防"閉鎖功能。 主開關采用ZN28系列分裝式真空斷路器、真空接觸器，隔離開關采用GN30-10型旋轉式和GN22-10電流隔離開關。 1、使用環境條件 環境溫度:上限＋40°℃，下限-25°C; 相對濕度:日平均值不大于95 % ,月平均值不大于90 % ; 海拔高度:不超過1000m; 2、安裝 真空斷路器在分合閘時產生的動負載，向上、向下約為7840N，供設計基礎是估算基礎應力。 開關柜安裝基礎的施工應符合“電力建設施工及驗收技術規范"中的有關規定。 3、安裝程序及注意事項: a、使用特定的運輸工具如吊車、叉車等，禁止使用滾簡或撬杠。 b、將開關柜按排列順序放置在基礎上，調整開關柜組得直線度、垂直度、水平度，將開關柜固定在基礎槽鋼上。用合適的螺栓進行柜間固定。 c、安裝主母線:打開母線室頂蓋板進行安裝，安裝好后緊固頂蓋板，連接母錢時接觸面應平整、無污物，有污物的地方應清理干凈，并涂上電力復合脂增強導電性能。 d、安裝一次電纜:電纜頭制作完后，將電纜頭固定在支架上，電纜與母線接觸面應平整，接觸面上涂電力復合脂后即可連接，電纜施工完畢后應用隔板將電纜室與電纜溝封隔。 e、安裝二次電纜:電纜由柜體左側底部穿入，側壁進入繼電器室，分接到相應的端子上，施工時應注意電纜號、端子號不要漏穿或錯穿，二次電纜施工完后，注意勿忘封蓋電纜孔。 f、連接柜間接地母線，使開關柜排列方向的接地母線連成一體，檢查工作接地和保護接地是否遺漏，接地回路是否連續導通，且工作接的電阻應不大于10歐姆，保護接的電阻應不大于4歐姆。 4、驗收試驗機投入前的準備工作 (1)、驗收試驗項目 ①、根據訂貨資料檢查開關柜型號、規格是否相符; ②、檢查緊固件是否有松動，發現有松動的應立即緊固;③、檢查母線連接處接觸是否嚴密面; ④、手動操作隔離開關、斷路器、機械程序連鎖等項目3~5次，應靈活無卡澀現象，且動作準確，程序無誤。 ⑤、檢查二次接線是否符合圖紙要求，在主回路不通電的情況下對二次回路通電進行動作試驗，各種繼電器應動作準確可靠，符合設計要求; ⑥、主回路電阻測量，因本開關柜方案多，各種電阻值差異較大，暫定測量部分為斷路器和電氣連接端子，斷路器不超過其標準規定值，電氣搭接部分應不大于10微歐，測量方法采用直流降壓法，通過100A直流電流，測量其電壓降;⑦、二次回路絕緣強度試驗，在導體與外殼之間，施加交流50HZ、2000V電壓，歷時1min應無擊穿放電現象，二次回路中有電子器件部分，試驗電壓由制造廠家與用戶協商; ⑧、主回路工頻絕緣電壓試驗，在相間和相對地之間施加交流50HZ，根據開關柜的額定電壓，按GB311.1——83規定值的85%，歷時1min應無擊穿閃絡現象。 (2)、投入運行準備工作 ①、活動摩擦及傳動部分需加潤滑油;②、接通控制、信號、照明燈電源; ③、在其他開關柜的隔離開關、斷路器等處于分閘狀態時，給主母線通電，按規定操作程序使進線柜投入運行; ④、合上電壓互感器柜的隔離開關，檢查電壓表的指示是否正確，若正確繼續往下進行;、合上避雷器、站內用變壓器的隔離開關及有關輔助電器使其投入運行; ⑥、依次合上饋線柜隔離開關、斷路器，檢查電流表指示是否正確。
