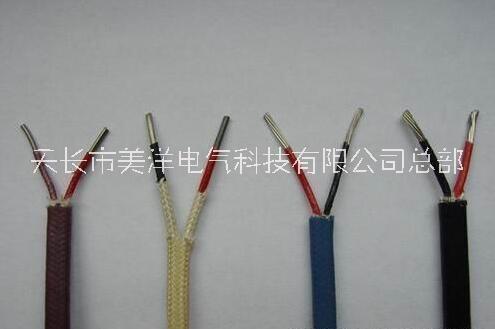

2*1.5高溫補償導線（電纜）

2*1.5高溫補償導線（電纜）咨詢熱線：13365508055 1、工作溫度： 耐熱用：200℃和260℃兩種。 一般用：70℃和105℃兩種。 2、環境溫度： 氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。 聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。 3、允許彎曲半徑： a)有銅帶的補償電纜，應不小于電纜外徑的16倍; b)其它結構的補償電纜，應不小于電纜外徑的10倍。 補償電纜與補償導線的型號、名稱 一)補償導線 型號 名稱 KX-GS-VV 聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線 KX-GS-VPV 聚氯乙烯絕緣和護套銅絲編織一般用精密級K分度熱電偶用補償導線 KX-HS-FF 氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線 KX-HS-FP1F 氟塑料絕緣和護套鍍錫銅絲編織耐熱用精密級K分度熱電偶用高溫補償導線 KX-HS-FB 聚四氟絕緣、玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線 KX-HS-FBP1 聚四氟乙烯帶繞包絕緣玻璃絲編織，鍍錫銅絲編織，玻璃絲編織外護套耐熱用精密級K分度熱電偶用高溫補償導線 KX-HS-FP1V105 氟塑料絕緣鍍錫銅絲編織耐熱105℃聚氯乙烯護套耐熱用精密級K分度熱電偶用高溫補償導線 注：普通級補償導線型號表示方法：在精密級補償導線型號基礎上去掉字母“S”即可(下同)。 二)補償電纜 型號 名稱 KX-GS-VV 聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 KX-GS-VPV 聚氯乙烯絕緣對絞銅絲編織分聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 KX-GS-VPVP 聚氯乙烯絕緣對絞銅絲編織分和總聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 KX-GS-VVP 聚氯乙烯絕緣對絞銅絲編織總聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 KX-HS-FF 氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FP1F 氟塑料絕緣對絞鍍錫銅絲編織分氟塑料護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FP1FP1 氟塑料絕緣對絞鍍錫銅絲編織分和總氟塑料護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FFP1 氟塑料絕緣對絞鍍錫銅絲編織總氟塑料護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FV105 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜 KX-HS-FP1V105 氟塑料絕緣對絞鍍錫銅絲編織分耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FP1V105P1 氟塑料絕緣對絞鍍錫銅絲編織分屏總耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 KX-HS-FV105P1 氟塑料絕緣對絞鍍錫銅絲編織總耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 注： 1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等; 2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR; 3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。 4、補償電纜層也可采用金屬帶繞包形式，如：復合鋁帶(P3)、復合銅帶(P2); 5、需阻燃型補償電纜，應在原型號前加“ZR-”。 6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝;加“-32”表示鋼絲鎧裝。 補償電纜與補償導線的規格范圍 名稱 線芯對數 標稱截面 mm2 線芯結構 A B 補償導線 1 0.5 1.0 1.5 2.0 1/0.80 7/0.30 1/1.13 7/0.43 補償電纜 1~19 1/1.37 7/0.52 1/1.76 19/0.41 補償電纜與補償導線的主要技術要求 產品型號 補償導線及電纜線芯 補償導線絕緣層著色 配用熱電偶分度號 正極 負極 正極 負極 SC or RC 銅 銅鎳0.6 紅 綠 S(鉑銠10-鉑)或 R(鉑銠13-鉑) KCA 鐵 銅鎳22 紅 藍 K(鎳鉻-鎳硅) KCB 銅 銅鎳40 紅 藍 KX 鎳鉻10 鎳硅3 紅 黑 EX 鎳鉻10 銅鎳45 紅 棕 E(鎳鉻-銅鎳) JX 鐵 銅鎳45 紅 紫 J(鐵-銅鎳) TX 銅 銅鎳45 紅 白 T(銅-銅鎳) NC 鐵 銅鎳18 紅 灰 N(鎳鉻硅-鎳硅) 補償電纜與補償導線的使用分類、等級及護套著色 使用 分類 標志 代號 允差等級及標志 護套著色 普通級 精密級 普通級 精密級 本安型 一般用 G / S 黑色 灰色 藍色 耐熱用 H 黑色 黃色 藍色 注：在舊標準GB4989-85中，普通級用B表示，精密級用A表示。 補償電纜與補償導線的熱電特性及允差 型號 使用分類 導線溫度范圍℃ 熱電動勢及允差μV 熱電偶測量端 溫度℃ 20℃時往復電阻值 ≤Ω/m 熱電勢 精密度 普通級 0.5mm2 1.0 mm2 1.5 mm2 SC&RC G 0~100 646 ±30(±2.5℃) ±60(±5.0℃) 1000 0.10 0.05 0.03 0.02 H 0~200 1440 / ±60(±5.0℃) KCA G 0~100 4095 ±60(±1.5℃) ±100(±2.5℃) 1.40 0.70 0.47 0.28 H 0~200 8137 900 KCB G 0~100 4095 1.04 0.52 0.35 0.21 KX G -20~100 4095 2.20 1.10 0.73 0.44 H -25~200 8137 EX G -20~100 6137 ±120(±1.5℃) ±200(±2.5℃) 500 2.50 1.25 0.83 0.50 H -25~200 13419 JX G -20~100 5268 ±85(±1.5℃) ±140(±2.5℃) 1.30 0.65 0.43 0.26 H -25~200 10777 TX G -20~100 4277 ±30(±0.5℃) ±60(±1.0℃) 300 1.04 0.52 0.35 0.21 H -25~200 9285 ±48(±0.8℃) ±90(±1.5℃) NC G 0~100 2774 ±60(±1.5℃) ±100(±2.5℃) 900 1.50 0.75 0.50 0.30 H 0~200 5912 NX G -20~100 2774 2.86 1.43 0.95 0.57 H -25~200 5912 其它參數指標 項目 單位 參數指標 PVC絕緣 PE、XLPE、F46&F絕緣 絕緣電阻 MΩ.km 25 100 電壓試驗 V/1min 1000 阻燃性能 符合GB/T18380-2001阻燃標準中A、B、C類規定。 補償電纜與補償導線的規格尺寸 一)補償導線 芯數×標稱 截面mm2 導體 種類 外徑mm 計算重量kg/km VV VPV FF FP1F VV VPV FF FP1F 2×0.5 A 3.7×6.4 4.7×7.4 2.6×4.6 3.2×5.2 30 50 27 45 R 3.9×6.6 4.9×7.6 2.8×4.8 3.4×5.4 35 55 30 50 2×1.0 A 5.0×7.7 6.0×8.7 3.0×5.3 3.6×5.9 56 82 39 64 R 5.1×8.0 6.1×9.0 3.1×5.6 3.7×6.2 60 87 45 69 2×1.5 A 5.2×8.3 6.2×9.3 3.2×5.8 3.8×6.4 68 93 54 77 R 5.5×8.7 6.5×9.7 3.4×6.2 4.0×6.8 75 102 60 87 2×2.5 A 5.7×9.3 6.7×10.3 3.6×6.7 4.2×7.3 94 121 77 103 R 5.9×9.8 6.9×10.8 4.0×7.3 4.6×7.9 101 133 84 114
