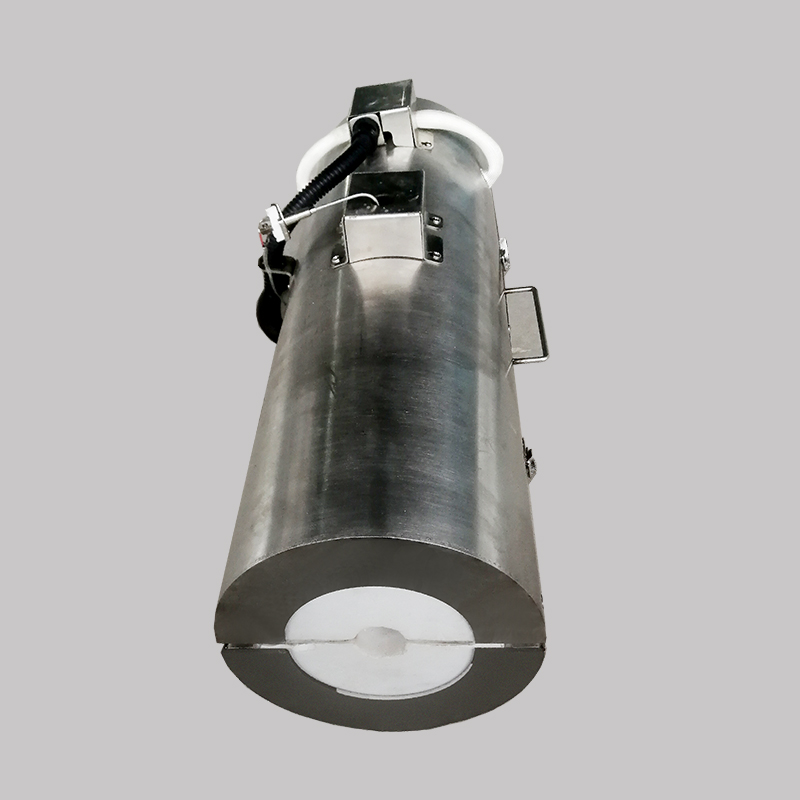

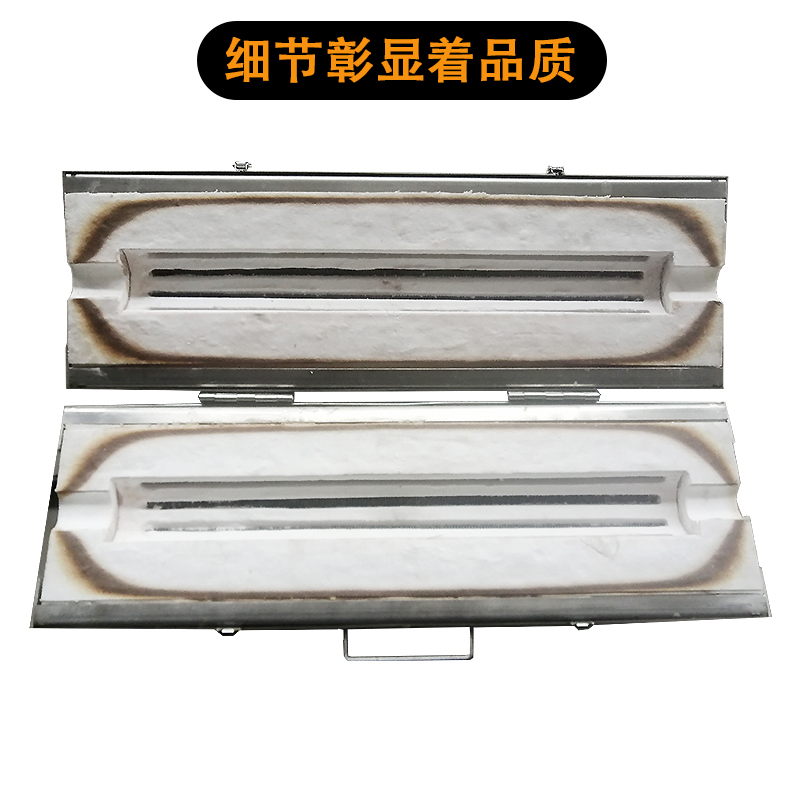

真空管式爐（分子泵系統）技術方案書 一、技術指標： （一）整機技術指標 1、結構型式:單管一體式真空管式爐 2、真空室等溫段長度：300mm 3、等溫區溫度均勻度：≤±5℃ 4、設定溫度：1200℃ 5、工藝溫度：400℃-1100℃ 6、爐管直徑長度：φ80mm，1200mm 7、工作室材料:高純石英管 8、控溫方式：可控硅移相調壓+智能PID調節+程序升降溫 9、極限真空度：9.0×10-5pa（冷態空載） 10、工作真空度：＜9.0×10-4pa (@800℃空載) 11、預計空載升溫時間：30分鐘 12、預計空載降溫時間：40分鐘 13、供電方式：380,三相 50/60Hz 14功率：8kw （二）石英器件技術指標 1、內壁波紋高度0.2mm，壁厚5mm； 2、整體應力，長期使用溫度1100℃； 3、管壁均勻一致，表面及內部不得有劃痕、氣泡等缺陷； 4、純度99.99%以上，雜質含量（Al、Fe、Mg、Cu、Ni、Mn、Ti、Na、K、Li、B等十三個雜質元素的總含量≤50×10-6，其中：Fe≤3×10-6 Cu≤0.8×10-6 Na≤2×10-6 K≤2×10-6 Li≤2×10-6 B≤0.3×10-6； 5、qiang基含量≤220×10-6； 6、熱穩定性：在1000℃下恒溫15分鐘，置于205℃水中急冷，不出現裂紋、缺口。 7、析晶性能：在100010℃下恒溫6小時，析晶層平均厚度不大于100m。 二、設備結構 真空燒結爐主要由石英工作室、設備機架、真空系統、可移動電熱爐體、功率變壓器、功率調節部件、冷卻系統、電氣控制系統組成。 1、爐體：結構由爐絲、絕緣子、保溫棉、外殼、把口環、等構成。爐體恒溫區300mm，總長1200-1500 mm,石英管加熱全在加熱爐膛中，石英管徑Ф100mm。采用三段控溫技術，（區別于石英管另外還有對應的三點測溫），一點超溫保護，從而確保恒溫區內溫度的精度，以及爐體使用的安全。 2、加熱原件：發熱均勻，加熱穩定，壽命長，可參考加熱絲采用瑞典KANTHAL，A-1牌號，Ф8mm爐絲，可多年長期工作在1100℃的高溫，加熱爐絲采用三段控溫結構，加熱纏繞需確保繞制爐絲時爐絲直徑的均勻度。 3、絕緣子：絕緣子的功能是，一方面要保證爐絲匝間間距的均勻性，因?yàn)樗苯佑绊懞銣貐^(qū)參數。另一方面爐絲需要靠絕緣子支撐，以保證高溫使用情況下不下塌。為了保證在有限長度的爐體上獲得更長的恒溫區，采用多種間距的絕緣子（理論依據：單段加熱爐體溫度在爐體長度上呈正態分布，多段加熱爐體內溫度可以使用迭加原理計算）。 4、保溫材料：保溫材料的材質和保溫材料的包裝工藝是爐體的又一個極其重要的關鍵技術，根據爐體的具體使用要求來進行設計和計算。選擇英國摩根公司含鋯塞拉纖維針刺毯。 5、外殼：選用冷軋鋼板、304不銹鋼磨砂板。 6、石英爐膛：具有極高純度和抗高溫性能的融凝管，能保證加工過程人員能更好地把握較高的效果和較大器件負荷量之間的平衡，以期達到高溫狀態下的性能，要求高純，純度大于99.99%，厚度5mm,
