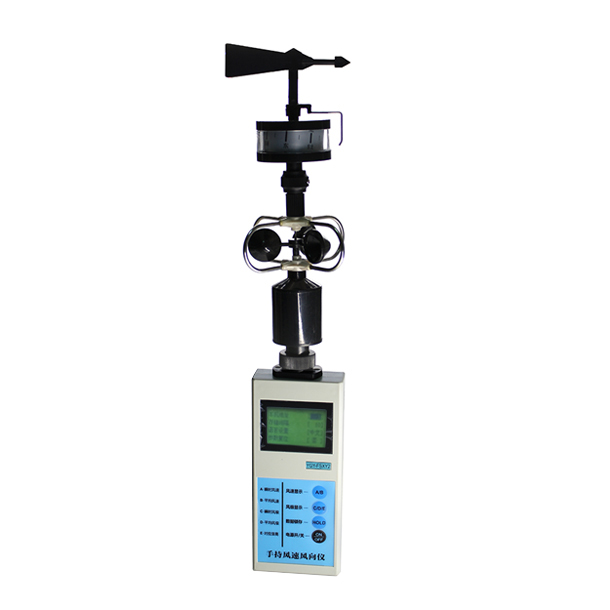

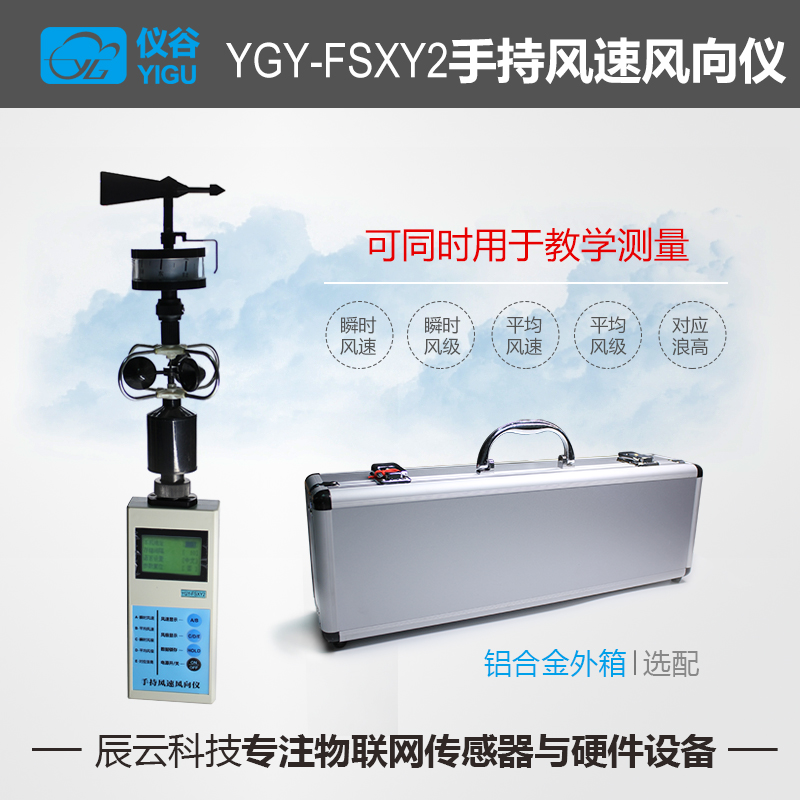

YGY-FSXY2手持式風速風向儀

氣象參數：瞬時風速、瞬時風級、平均風速、平均風級和對應浪高等5個參數;
電源：4.5V，使用3節5號1.5V堿性干電池
主機尺寸：410×70×70mm
包裝尺寸：450x120x100mm
重 量：約0.4kg
應用領域：應用于農林、環境、海洋、科學考察等領域測量大氣的風參數。

產品介紹

YGY-FSXY2手持式風速風向儀中風的測量部分采用了微機技術，可以同時測量瞬時風速、瞬時風級、平均風速、平均風級和對應浪高等5個參數。采用了許多降低功耗的措施，大大減少儀器的功耗。它帶有數據鎖存功能，便于讀數。在風向部分采用了自動指北裝置，測量時無需人工對北，簡化測量操作。

本儀器體積小，重量輕，功能全，功耗低，可以廣泛應用于農林、環境、海洋、科學考察等領域測量大氣的風參數。

主要技術指標

2.1 風速指標

量    程：0-30m/s

啟動風速：≦0.5m/s

測量精度：±（0.3+0.03?V）m/s （V實際風速）

風速參數：瞬時風速，平均風速，瞬時風級，平均風級，對應浪高

顯示分辨率：0.1m/s  (風速)、1級（風級）、0.1m（浪高）

2.2 風向指標

測量范圍：0-360? ，16個方位

風向啟動風速：1.0m/s

測量精度：±1方位

風向定北：機械方式，自動

2.3 工作環境

溫度：-10~45? C

濕度：≦100（無凝結）

2.4 供電電源

電源電壓：4.5V，使用3節5號1.5V堿性干電池

平均功耗：≦5mA（電源電壓為4.5V時）

2.5 外形尺寸和重量

主機尺寸：410mm×70mm×70mm

包裝尺寸：450mm?120mm?100mm

重    量：約0.4kg

工作原理簡介

風向部分

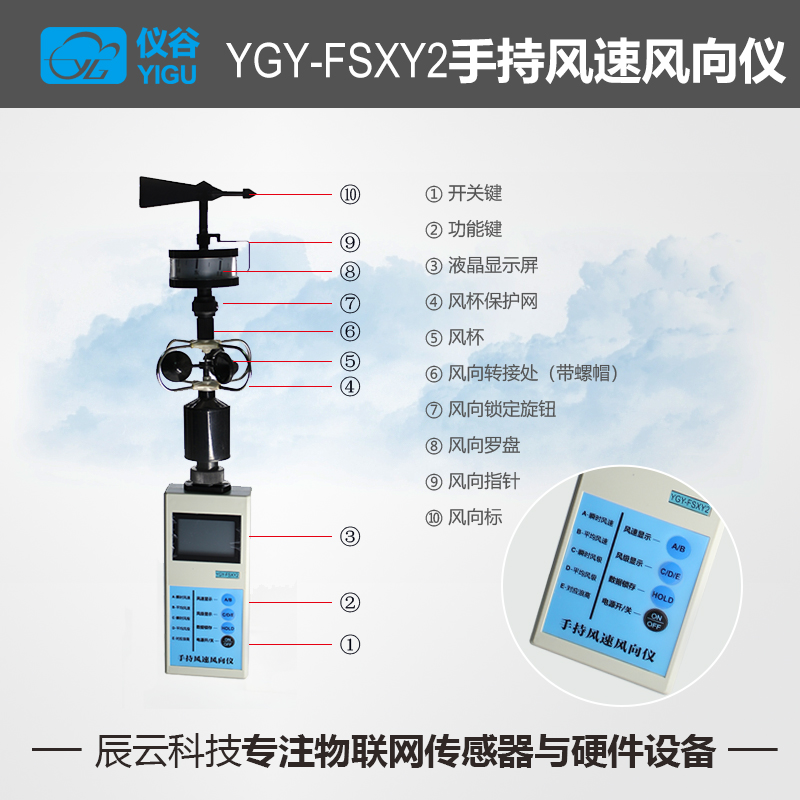

風向部分由保護風杯的護圈所支撐，由風向標、風向軸及風向度盤等組成，裝在風向度盤上的磁棒與風向度盤組成磁羅盤用來確定風向方位。

風向度盤外殼下方具有鎖定旋鈕，當下拉鎖定旋鈕并向右旋轉定位時，回彈頂桿將風向度盤放下，使錐形寶石軸承與軸尖接觸，此時風向度盤將自動定北，風向示值由風向指針在風向度盤上的穩定位置來確定。

當左旋轉鎖定旋鈕并使其向上回彈復位時，回彈頂桿將風向度盤頂起并定位在儀器上部，使錐形寶石軸承與軸尖分離，以保護風向度盤及軸承與軸尖不受損壞。（注意：當儀器使用完畢后必須及時恢復此狀態）

風速部分

風速的傳感器采用的是傳統的三杯風杯結構。它將風速線性地變換成風杯的轉速。為了減少啟動風速，采用特制的輕質風杯，寶石軸承支撐。在風杯的軸上固定有一個齒狀的葉片，當風杯隨風旋轉時，軸帶動著葉片旋轉，齒狀葉片在光電開關的光路中不斷切割光束，從而將風速線性地變換成光電開關的輸出脈沖頻率。

儀器內的單片機對風傳感器的輸出頻率進行采樣，計算。最后儀器輸出瞬時風速，一分鐘平均風速，瞬時風級，一分鐘平均風級，平均風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。

為了減少儀器的功耗，儀器中的傳感器和單片機都采取了一系列的低功耗設計。

為了保證數據的可靠性，儀器中還帶有電源電壓檢測電路。當電源電壓太低時，儀器顯示器下部電池標記顯示缺電，提示用戶電源電壓太低數據已不可靠，需要及時更換電池。

儀器內還設計有電源控制電路，用電路來替代機械開關控制儀器的投斷電。

使用方法

風向測量部分

● 在觀測前應先檢查風向部分是否垂直牢固地連接在風向風速儀風杯的護架上，下拉鎖定旋鈕并向右旋轉定位，回彈頂桿將風向度盤放下，使錐形寶石軸承與軸尖接觸。

● 觀測時應在風向指針穩定時讀取方位讀數。

● 觀測后為了保護錐形寶石軸承與軸尖，應及時左旋轉鎖定旋鈕并使其向上回彈復位，使回彈頂桿將風向度盤頂起并定位在儀器上部，從而使錐形寶石軸承與軸尖離開。

4.2  風速測量部分

● 確認儀器內已經裝上電池，若沒有裝電池請首先裝入電池。本儀器采用的是3節5號1.5V干電池。請注意不要采用普通的可充電池，它的輸出電壓只有1.2V，電壓不夠。打開儀器的后蓋板，將3節5號1.5V干電池裝入電池倉內（注意電池的極性一定要正確）。電池裝入后，儀器可能處于開機或關機狀態，這時可按面板上的開關鍵，來控制儀器的開關機。

● 液晶屏左側顯示區域顯示測量參數的名稱，右側區域顯示數字為測量數據，右下角顯示電量和測量參數的單位。

● 按鍵面板上有4個按鍵（A/B、C/D/E、HOLD、ON/OFF），每個按鍵都可以在幾個參數之間切換，每按一次就切換一次，每個按鍵上的字母含義如下：

A—瞬時風速、 C—瞬時風級、B—平均風速、D—平均風級E—對應浪高、HOLD—數據鎖存 ON/OFF—開關機

各參數的單位：

瞬時、平均風速單位：m/s

瞬時、平均風級單位：級

對應浪高單位：m

● 儀器運行時，同時測量瞬時風速、瞬時風級、平均風速、平均風級、對應浪高這5個參數，但同時只能顯示其中的一個參數。顯示參數由風速顯示鍵和風級顯示鍵切換，這2個按鍵切換順序如下圖所示：

● 風速、浪高參數小數點后保留一位，風級顯示整數，沒有小數點顯示。

平均風速、平均風級、對應浪高需要有一分鐘的采樣時間，所以在通電后一分鐘內，或鎖存撤消后一分鐘內，不能得到正確的平均值。此時屏幕上無顯示，表示這些參數無效，直到采樣時間大于一分鐘以后，屏幕才顯示有效的參數值。

● 鎖存按鍵可以使儀器在測量與鎖定狀態之間切換。在測量狀態時按一下鎖存鍵，儀器進鎖存狀態，屏幕左下方顯示“數據鎖存”，并將當前數據鎖存在屏幕上，測量值鎖存后不再隨被測量參數變化。

● 在鎖存狀態時按一下鎖存鍵，鎖存標志“數據鎖存”消失，儀器回到測量狀態。注意此時平均值重新開始采樣，所以要等一分鐘以后才會有平均值輸出。

● 由于體儀器采用的是小型干電池，所存電能有限。所以用完以后一定要記住及時關閉電源，以延長電池的使用壽命。由于儀器內有精密的機械結構，所以使用時應該小心，不得摔碰。
