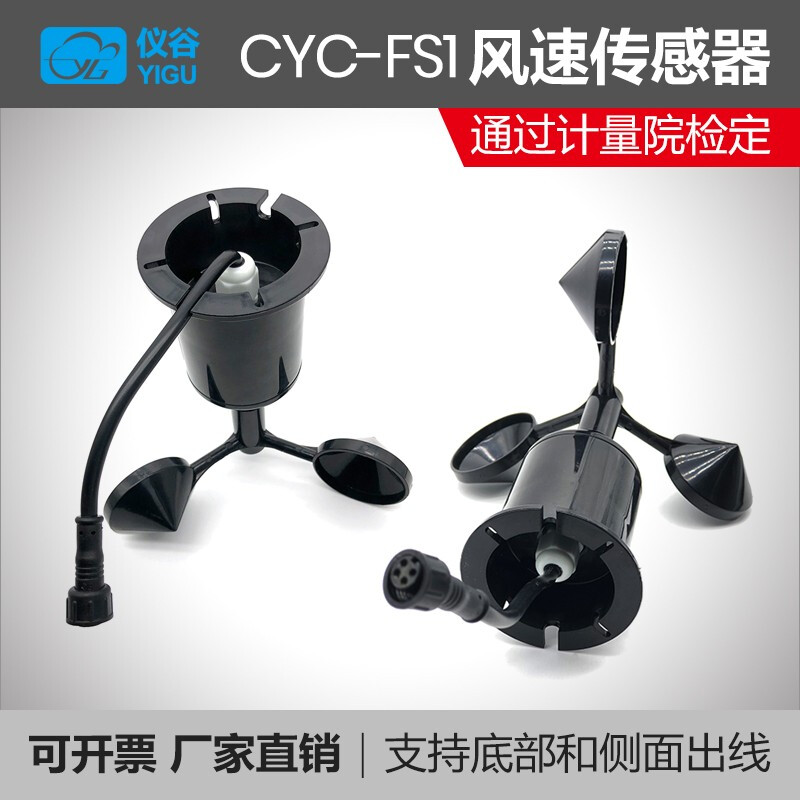

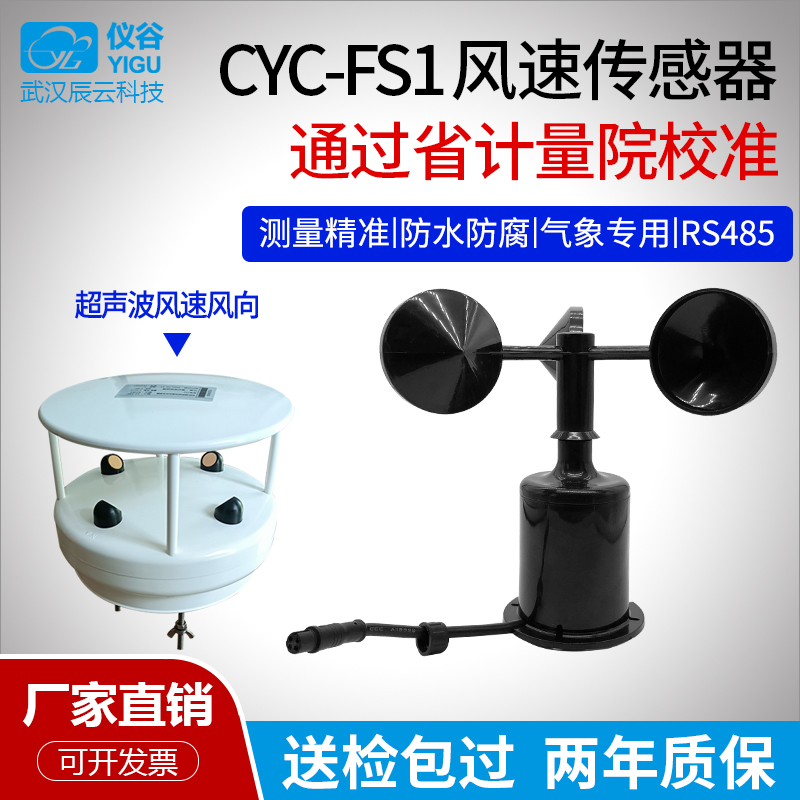

YGC-FS風速傳感器
[風速傳感器]
武漢市風速傳感器廠家
價格： 電議
物流： 湖北 武漢市 江夏區| 賣家支付運費
可銷售總量： 10000件
手機： 18971390983 郵箱： 2829416497@qq.com
傳真： 尚未完善 地址： 湖北 武漢市
[風速傳感器]
郵箱：
手機：
- 品牌： 其他
- 型號： YGC-FS
- 加工定制： 否
- 類型： 數字式風速儀
- 測量范圍： □ 0～45m/s（電流、電壓輸出）
- 測量精度： ±(0.3+0.03V)m/s
- 分辨率： 0.1m/s
- 風速： ≤0.5m/s
YGC-FS風速傳感器
品牌：儀谷
品名：風速傳感器
型號：YGC-FS
材質：ABS
重量：160g（不含配件和包裝）
防護等級：IP64
應用范圍：廣泛應用于廣告道閘、氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
產品介紹
YGC-FS風速傳感器采用傳統三風杯風速傳感器結構，風杯選用ABS材料，強度高，啟動風速小；杯體內置信號處理單元能根據用戶需求輸出相應風速信號。
帶繼電器功能風速傳感器可直接根據風速值對其他設備進行開關控制，還可以同時輸出485信號、脈沖和電壓信號，可廣泛用于廣告道閘、氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
技術參數
| YGC-FS風速傳感器 | ||
| 測量范圍 | □ 0～45m/s（電流、電壓輸出） | |
| □ 0～70m/s（脈沖、485、232輸出） | ||
| 供電方式 | □ DC 5V | |
| □ DC12V | ||
| □ DC24V | ||
| 輸出信號 | 脈沖 | 脈沖：高5V低0V電平信號（默認NPNR □PNP） |
| 電流 | □ 4～20mA □ 0～20mA | |
| 電壓 | □ 0～2.5V □ 0～5V □ 1～5V | |
| 串口 | □ RS485（□默認Modbus □ASCII） | |
| □ RS232（□默認Modbus □ASCII） | ||
| 線長 | □ 標配：2.5米 | |
| □ 其他：可加長 | ||
| 準確度 | ±(0.3+0.03V)m/s （V代表實時風速值） | |
| 分辨率 | 0.1m/s | |
| 啟動風速 | ≤0.5m/s | |
| 功耗 | 0.48W | |
| 負載能力 | DC12V供電，電流型輸出阻抗≤350Ω；DC24V供電，電流型輸出阻抗≤900Ω；電壓型輸出阻抗≥1KΩ | |
| 工作環境 | 溫度-35℃～60℃；濕度≤100無凝露 | |
| 防護等級 | IP64 | |
| 產品凈重 | 150g | |
| 包裝重量 | 510g （含包裝和傳感器線） | |
| 線纜等級 | 額定電壓：300V 80℃ | |
| *動作時間 | 10ms以下 | |
| *復位時間 | 5ms以下 | |
| *絕緣電阻 | 1000MΩ以上 | |
| *功 耗 | 400mW | |
| *額定和大負載 | AC250V 5A，DC30V 5A | |
| *電器壽命 | 7萬次以上（2A可達30萬次以上） | |
注意：本文檔中帶*參數為帶繼電器功能的風速。
計算公式
| 脈沖型 | |||||
| F=0.2+0.096*M | |||||
| 電流型 | |||||
| 4-20mA | F=（I-4）/16*A+B | 0-20mA | F=I/20*A+B | ||
| 電壓型 | |||||
| 0-2.5V | F=V/2.5*A+B | 0-5V | F=V/5*A+B | 1-5V | F=（V-1）/4*A+B |
F： 表示風速值，m/s；
M：1秒內的脈沖個數；
I： 傳感器輸出電流值，mA；
V：傳感器輸出電壓值，V；
A：傳感器量程寬度（量程上限減下限）；
B：傳感器量程最小值（量程下限）；
例如：傳感器量程為0-70m/s，則：A=70，B=0
接線方法
（1）若傳感器配備本公司儀表，直接使用傳感器線將傳感器與儀表上的相應接口相連即可。
（2）若單獨購買傳感器，線序分別為：
| 線顏色 | 輸出信號 | RS485 | RS232 |
| 紅 | 電壓，電流，脈沖 | 電源正 | 電源正 |
| 黑 | 電源正 | A+ | 接電腦RX串口2腳 |
| 黃 | 電源負 | B- | 接電腦TX串口3腳 |
| 綠 | 信號 | 電源負 | 電源負（接電腦串口5腳） |
（3）帶繼電器功能風速底部為防水接頭，6芯或8芯出線，請將電源負極與通信信號的GND連接。
| 線顏色 | 功能說明 |
| 紅色 | 電源正 |
| 黑色 | A+ |
| 黃色 | B- |
| 綠色或灰色 | 電源負（需與儀表信號GND連接） |
| 白色和棕色 | 繼電器開關觸腳 |
| 藍色 | 電壓/脈沖信號（選配） |
結構尺寸圖
安裝孔徑：3.2mm
分布直徑：63mm
航插直徑：15mm（建議預留25mm便于接線，先接線，再安裝固定傳感器）
關于傳感器通訊協議的說明
一、如果您是使用單個傳感器接電腦直接讀取數據，建議選用公司私有協議（見頁4），可以以ASCII碼直觀顯示數據（hex發送，非hex接收）；
二、如果您是多傳感器互聯接PLC、組態或接可編程采集儀，建議選用標準ModBus-RTU協議（見頁2，hex發送和接收）。
三、如無特殊要求，傳感器參數中的設備地址默認為1、波特率=9600、協議為ModBus-RTU。
產品選型
| 型號 | 供電 | 輸出 | 說明 |
| YGC-FS | 風速傳感器 | ||
| 5V | 5V供電 | ||
| 12V | 12V供電 | ||
| 24V | 24V供電 | ||
| V | 0-5V | ||
| V1 | 1-5V | ||
| V2 | 0-2.5V | ||
| A1 | 4-20mA | ||
| A2 | 0-20mA | ||
| W1 | RS232（默認Modbus協議 ）ACSII協議可選 | ||
| W2 | RS485（默認Modbus協議 ）ACSII協議可選 | ||
| M | 脈沖 | ||
| J | 繼電器開關 | ||
| 例如：YGC-FS-12V-M；風速傳感器12V供電，5V和0V高低電平輸出 | |||
風力（風速）等級表
| 等級 | 名稱 | 陸地地面物體特征 | 風速(米/秒) |
| 0 | 無風 | 靜，煙直上 | 0～0.2 |
| 1 | 軟風 | 煙能表示風向，樹葉略有搖動 | 0.3～1.5 |
| 2 | 輕風 | 人面感覺有風，樹葉微動 | 1.6～3.3 |
| 3 | 微風 | 樹葉及小枝搖動不息，旗子展開，高的草搖動不息 | 3.4～5.4 |
| 4 | 和風 | 能吹起地面灰塵和紙張,樹枝動搖，高的草呈波浪起伏 | 5.5～7.9 |
| 5 | 清勁風 | 有葉的小樹搖擺，內陸的水面有小波，高的草波浪起伏明顯 | 8.0～10.7 |
| 6 | 強風 | 大樹枝搖動，電線呼呼有聲，撐傘困難，高的草不時傾伏于地 | 10.8～13.8 |
| 7 | 疾風 | 全樹搖動，大樹枝彎下來，迎風步行感覺不便 | 13.9～17.l |
| 8 | 大風 | 可折毀小樹枝，人迎風前行阻力很大 | 17.2～20.7 |
| 9 | 烈風 | 草房遭受破壞，屋瓦被掀起，大樹枝可折斷。 | 20.8～24.4 |
| 10 | 狂風 | 樹木可被吹倒，一般建筑物遭破壞 | 24.5～28.4 |
| 11 | 暴風 | 大樹可被吹倒，一般建筑物遭嚴重破壞 | 28.5～32.6 |
| 12 | 颶風 | 陸上絕少，其摧毀力極大 | >32.6 |
