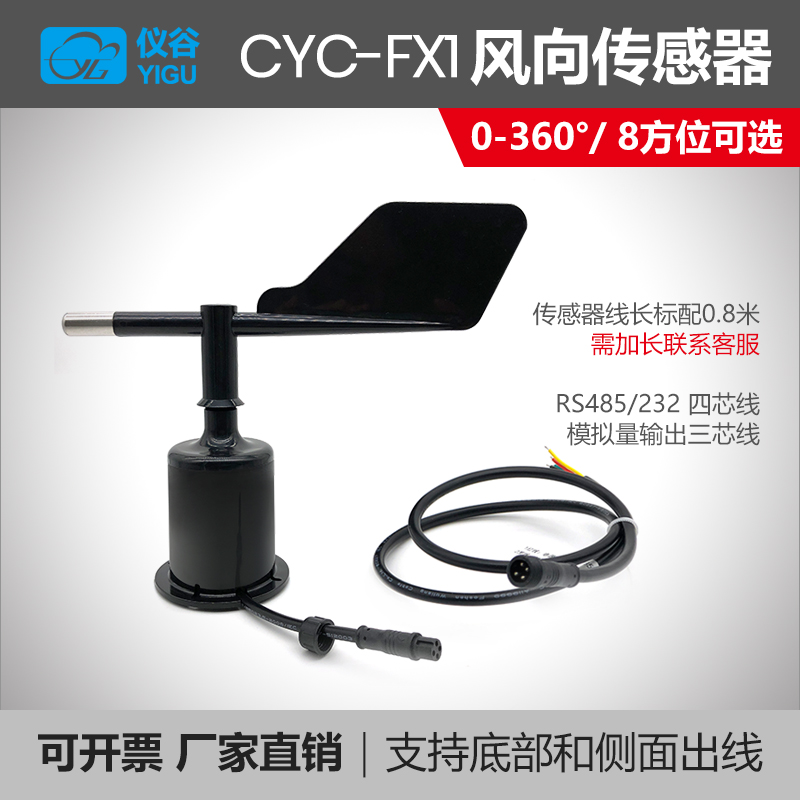

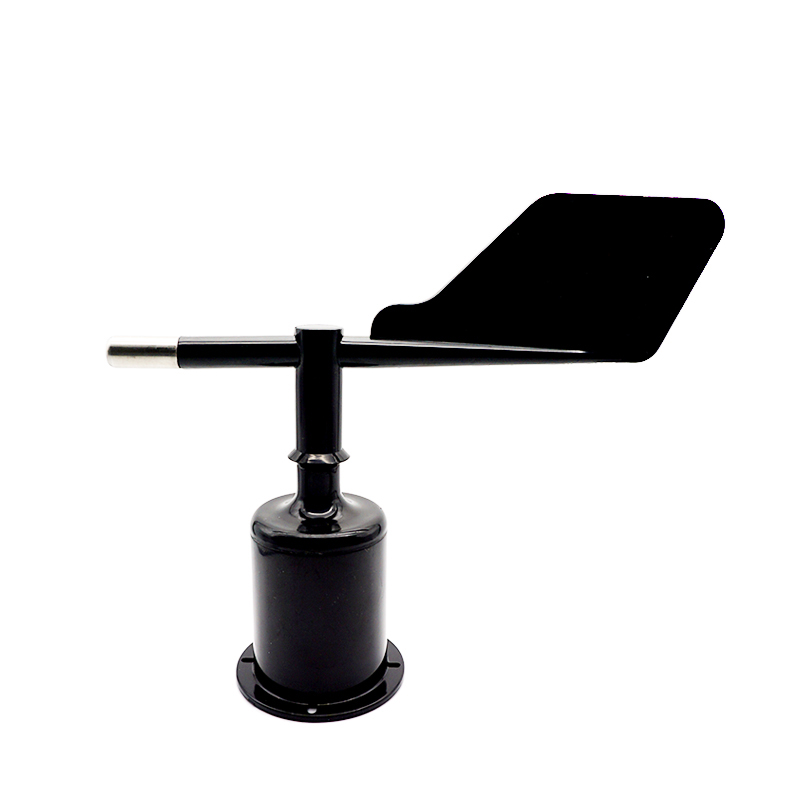

YGC-FX風向傳感器

YGC-FX風向傳感器

品牌：儀谷
品名：風向傳感器
型號：YGC-FX
材質：ABS
重量：210g(不含配件和包裝)
防護等級：IP64
供電電壓：5V、12V、24
輸出信號：RS485、RS232、4-20mA、0-20mA、0-2.5V
0-5V、1-5V

應用范圍：廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

產品介紹

YGC-FX風向傳感器內部采用精密角度傳感器，并選用低慣性ABS風向標響應風向，動態特性好。該產品具有線性好、精度高、無死點、抗雷擊能力強、觀測方便、穩定可靠等優點，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

產品介紹

1. 符合WMO氣象組織規范（CIMO Guide）
2. 靈敏度高：啟動風速≤0.3m/s
3. 0-360度顯示，無死角。
4. 適用于各種惡劣環境 、抗風強度大。

技術參數

計算公式

風向傳感器角度值與方位對應關系如下圖：

接線方法

（1）若傳感器配備本公司儀表，直接使用傳感器線將傳感器與儀表上的相應接口相連即可。
（2）若單獨購買傳感器，線序分別為：

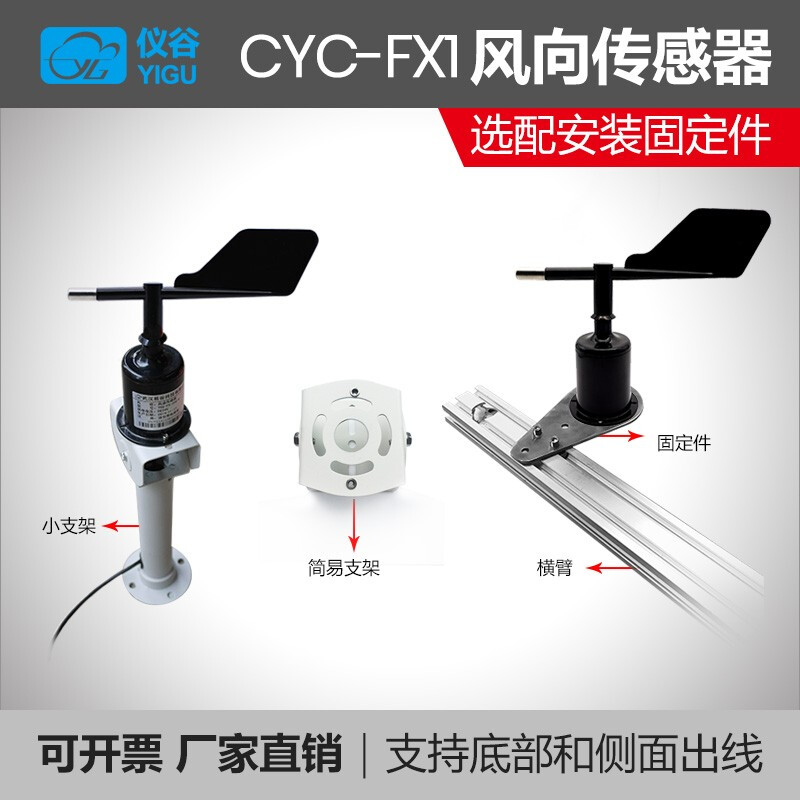

安裝方法

1、確裝支架與地面保持平行；
2、接上傳感器線以后，如圖所示，使用配套緊固件，透過傳感器上的安裝孔，將傳感器固定在安裝支架上；
3、風向傳感器殼體標簽上有一根定南線，安裝時傳感器軸心與定南線的射線對準南方（可通過配送的指南針定位）；
4、安裝過程中請避免拆卸傳感器。

結構尺寸圖

風葉面積：4800mm2

回轉直徑：φ296

主軸直徑：φ4

主軸材質：SUS304

主軸結構：雙軸承旋轉副

數據接口：多芯航插

安裝方式：徑向端面或軸向圓柱面孔安裝

產品選型
