YGC-JYZ光電式總輻射傳感器

武漢市輻射傳感器廠家

價格： 電議

物流： 湖北武漢市江夏區| 賣家支付運費

可銷售總量： 10000件

手機： 18971390983 郵箱： 2829416497@qq.com

傳真： 尚未完善 地址： 湖北武漢市

在線詢盤聯系廠家：18971390983

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（YGC-JYZ光電式總輻射傳感器）

品牌： YIGU/儀谷
型號： YGC-JYZ
加工定制： 否
適用范圍： 300～1100nm

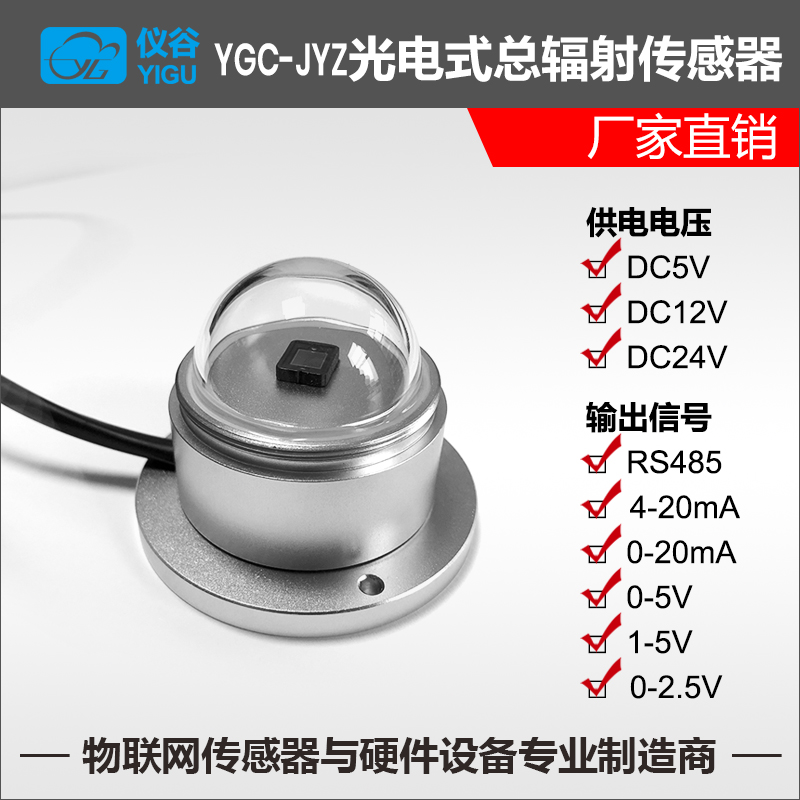

YGC-JYZ光電式總輻射傳感器

供電方式：DC5V / DC 12V / DC 24V
輸出信號：RS485/ RS232 / 4-20mA / 0-20mA / 0-2.5V / 0-5V
光譜范圍：300～1100nm
分辨率：1W/m2
測量范圍： 0～1500W/ m2
靈敏度：7～14μV/W?m-2
應用領域：可廣泛應用于氣象、能源、農業、建筑等領域。

產品介紹

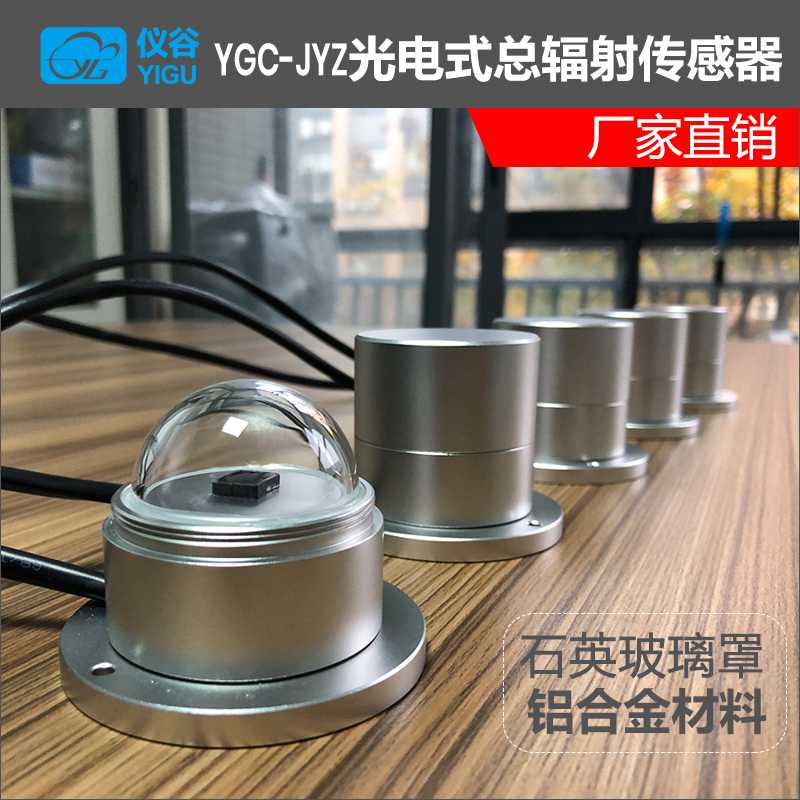

YGC-JYZ光電式總輻射傳感器(變送器)可以用來測量光譜范圍為0.3-1.1μm太陽總輻射，如果將感應面向下可測量反射輻射，加遮光環還可以測量散射輻射。輻射傳感器的核心器件是高精度感光元件，其穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃罩，有效防止了環境因素對其性能的影響。

應用領域：該產品可廣泛應用于氣象、能源、農業、建筑等領域。

技術參數


YGC-JYZ光電式總輻射傳感器
供電方式		DC 5V	DC 12V	DC 24V
輸出信號	電流	4～20mA	0～20mA
	電壓	0～2.5V	0～5V
	串口	RS485（□默認Modbus □ASCII）	RS232（□默認Modbus □ASCII）
線長		標配：2.5米	其他：可加長
光譜范圍		300～1100nm	分辨率	1W/m2
測量范圍		0～1500W/ m2	靈敏度	7～14μV/W?m-2
準 確度		±5%	響應時間	＜5s
非線性		＜±5%	產品功耗	400 mW
工作環境		溫度-40℃～60℃；濕度≤100	年變化率	＜±5%
負載能力		電流型輸出阻抗RL≤250Ω；電壓型輸出阻抗RL≥1KΩ
余弦響應		＜±10%（太陽高度角10°時）
產品重量		傳感器420g，帶變送器 760g

計算公式

電流型		F：表示總輻射值，單位：W/m2； I：傳感器輸出電流值，mA； V：傳感器輸出電壓值，V；
4-20mA	F =（I - 4）/ 16 * 1500
0-20mA	F = I / 20 * 1500
電壓型
0-2.5V	F = V/ 2.5 * 1500
0-5V	F = V / 5 * 1500

接線方法

（1）若傳感器配備本公司儀表，直接使用傳感器線將傳感器與儀表上的相應接口相連即可。

（2）若單獨購買傳感器，線序分別為：

線顏色	輸出信號
線顏色	電壓/電流	RS485	RS232
紅	電源正	電源正	電源正
黑	電源負	A+	接設備RX，電腦串口2腳
黃	信號	B-	接設備TX，電腦串口3腳
綠		電源負	電源負

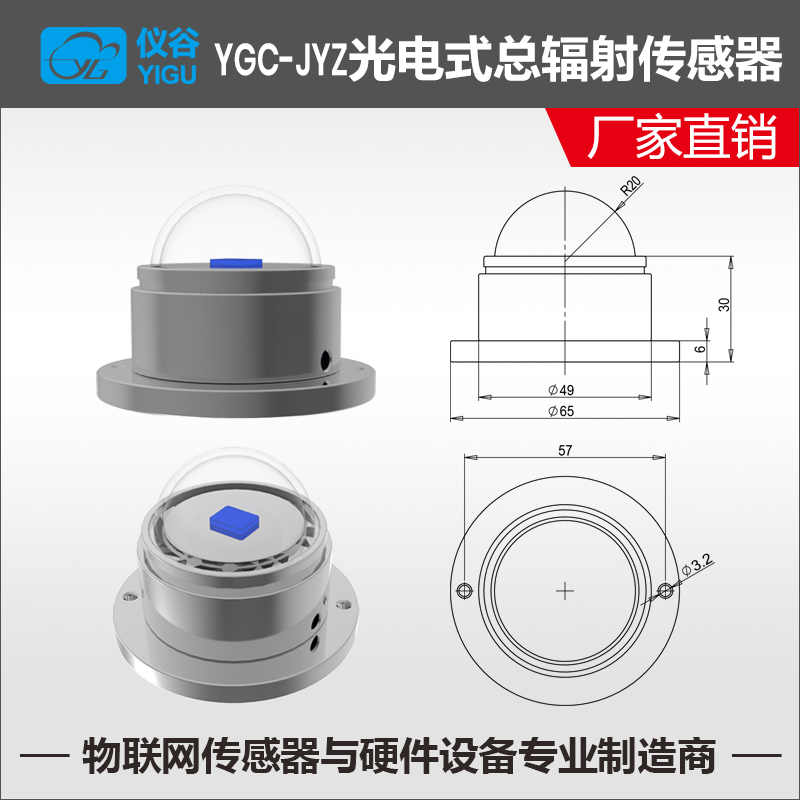

YGC-JYZ光電式總輻射傳感器結構尺寸圖

關于傳感器通訊協議的選擇

一、如果您是使用單個傳感器接電腦直接讀取數據，建議選用公司私有協議，可以以ASCII碼直觀顯示（hex發送，非hex接收）；

二、如果您是多傳感器互聯接PLC、組態或接可編程采集儀，建議選用標準ModBus-RTU協議（hex發送和接收）。

產品選型

型號	供電	輸出	說明
YGC-JYZ			光電式總輻射傳感器
	5V		5V供電
	12V		12V供電
	24V		9-24V供電
		W1	RS232（默認Modbus協議）ACSII協議可選
		W2	RS485（默認Modbus協議）ACSII協議可選
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		A2	0-20mA
例如：YGC-JYZ-5V-W2，光電式總輻射傳感器，5V供電，RS485信號輸出（默認Modbus協議）
