MCGS觸摸屏以太網無線通訊 可與*200smart/300/1200plc

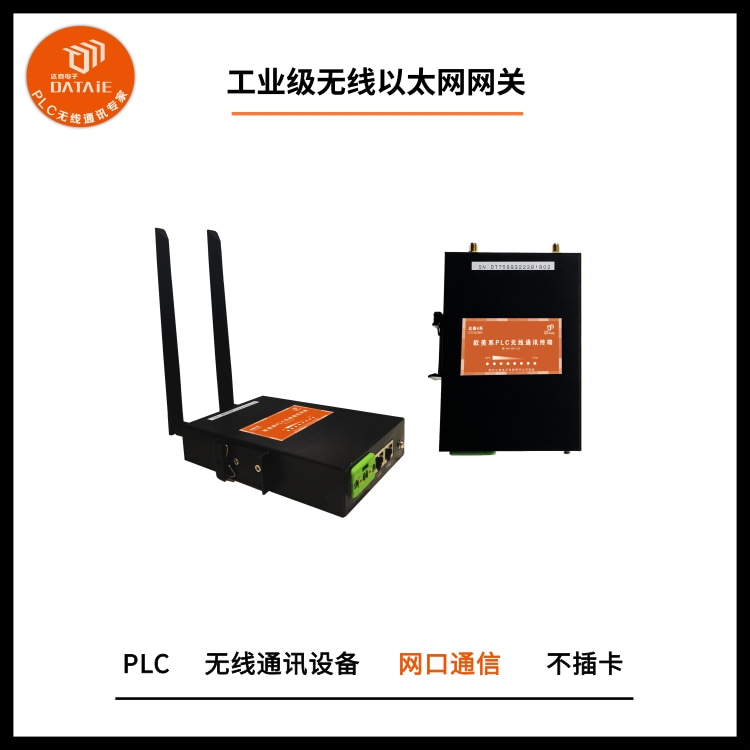

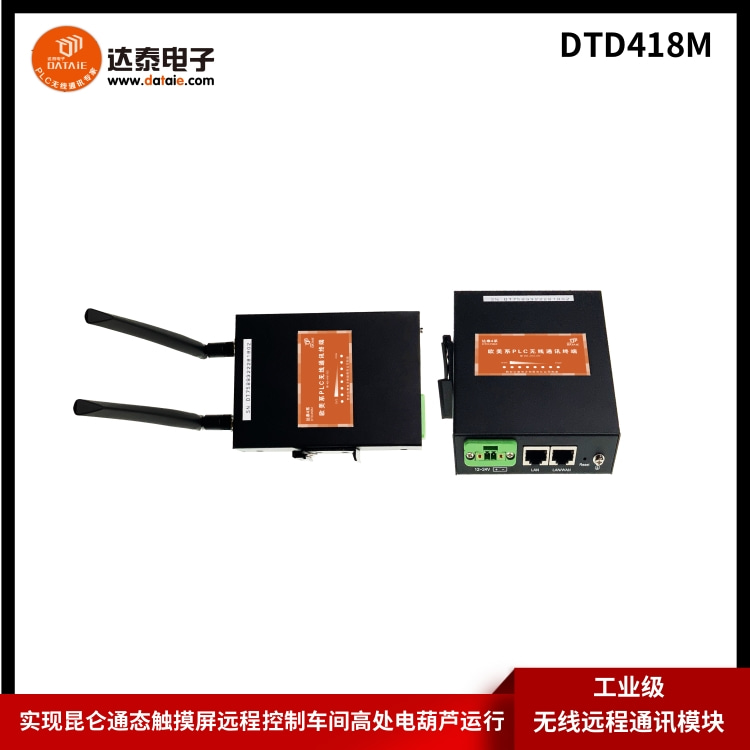

MCGS觸摸屏與S7-200Smart之間 S7協議無線以太網通信方案 ★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。 在實際系統中，同一個車間里分布多臺PLC，用觸摸屏集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。本方案以MCGS觸摸屏和2臺S7-200SMART為例，介紹觸摸屏與多臺 PLC的無線S7協議通信實現過程。在本方案中采用了PLC無線通訊終端——DTD418M，作為實現無線通訊的硬件設備。 一、方案概述 本方案中，用戶，無需更改網絡參數和原有程序，也不必了解S7協議細節，通過西安達泰電子歐美系PLC無線通訊終端-- DTD418M，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現S7協議下無線以太網通訊。 無線網絡圖 ▼ MCGS與2臺200SM以太網通訊.jpg 無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊，西安達泰電子 二、測試設備與參數 ● PLC型號：S7-200Smart × 2臺 ● 觸摸屏：MCGS-TPC7031KT × 1臺 ● 達泰歐美系PLC無線通訊終端——DTD418MA × 3塊 ● 主從關系：1主2從 ● 通訊接口：RJ45接口 ● 供電：12-24VDC ● 通訊協議：S7協議 ● 傳輸距離：100米，1KM 三、達泰歐美系PLC無線通訊終端--DTD418M 達泰DTD418M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。 DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。 DTD418M.jpg ■ 主 要 特 征: ◆ 可以直接代替有線以太網線，實現無線組網； ◆ 支持S7協議、PROFINET協議、MODBUS TCP/IP協議等； ◆ 全數字無線加密傳輸方式，不插卡無運行費用； ◆ 無需更改程序，即插即用，自適應接口協議； ◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。 四、接線方式 1.觸摸屏與DTD418M接線 用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入MCGS觸摸屏的RJ45接口。 畫板 7 副本-600.jpg 2.PLC與DTD418M接線 用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口 畫板 7-600.jpg 無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊，西安達泰電子 五、觸摸屏配置 1.文件-新建工程 2.設備窗口-設備工具箱-通用TCP/IP設備-SMART200以太網 圖片1.png 3.設置IP地址 圖片2.png圖片3.png 4.每臺設備的變量的添加 圖片4.png 5.畫面制作 圖片5.png 六、PLC簡單配置 1. 新建工程，并如下圖所示 圖片6.png 2. 簡單程序的編寫 用M點驅動響應的Q點輸出 圖片7.png 3.點擊下載-全部-查找CPU 圖片8.png 4.點擊下載 2臺PLC的IP分別設置192.168.2.10和192.168.2.11。將程序下載到PLC 圖片9.png 無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊，西安達泰電子 七、無線通訊測試 1、用觸摸屏的M點按鈕控制PLC對應的Q點，同時在觸摸屏上監測Q點輸出 2、給PLC的I點輸入信號，看觸摸屏是否有監測到相應點的信號 無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，無線通訊模塊，以太網通信模塊，DCS以太網模塊，無線網關，網口無線通信模塊，西安達泰電子 八、公司介紹 西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明，被評為，常年與國內top50高校進行產學研合作、水泥行業供應商，參與一帶一路沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供全方位的技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。 九、服務介紹 1. 關于產品 我們是廠家；我們沒有代理及經銷商，請聯系西安達泰電子有限責任公司。 2.關于快遞 我們合作的快遞是：順豐、京東快遞，倉庫會根據具體情況安排快遞。如順豐、京東不到或者需要其他快遞，請?zhí)崆爸鲃勇?lián)系我們溝通解決。 3.關于發貨 生產部根據貨期安排生產，會在付款后及時安排發貨。產品貨期以銷售合同為準。 4. 售后服務 我公司提供的產品，如因產品質量問題（人為因素?fù)p壞除外），自客戶收到產品之日起六個月內包換，兩年內免費維修，兩年后只收取維修成本費用；無論什么問題，均可致電我公司售后技術支持，我們將全力為您解決問題，“以客戶為重”是我們達泰一貫秉承的服務理念。 原文出處：http://www.dataie.com，西安達泰官網
