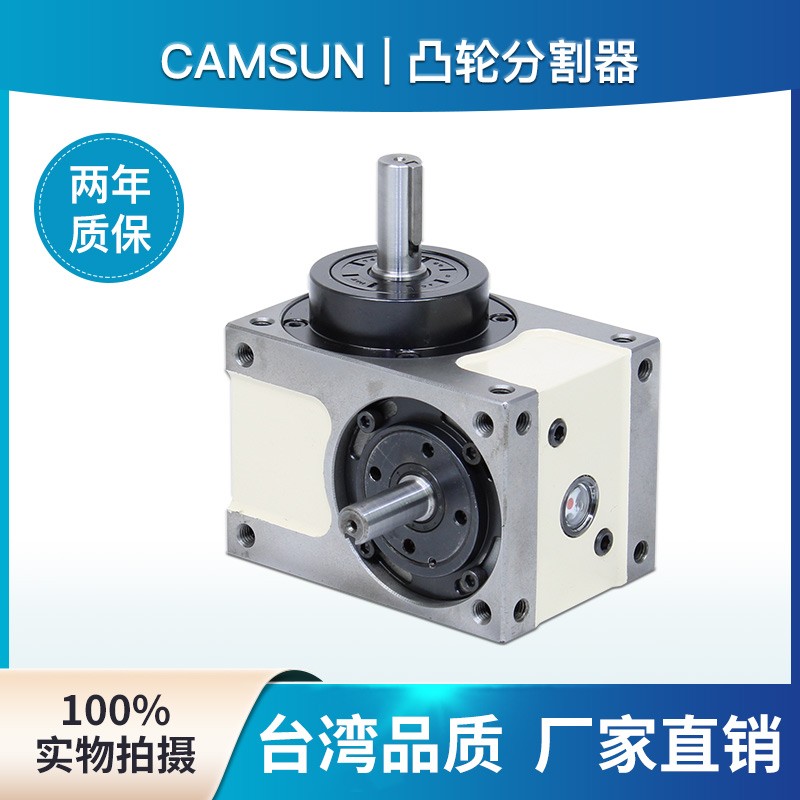

奧克銳間歇凸輪分度器心軸型DS型 間歇凸輪分度器

基本說明 凸輪分割器，在工程上又稱凸輪分度器、間歇分割器。它是一種高精度的回轉裝置，在當前自動化的要求下，凸輪分度器顯得尤為重要。 中文名：凸輪分割器 性質：一種高精度的回轉裝置 外文名：CAM splitter 別名：凸輪分度器，間歇分割器 學科：機械工程 產品特點 1.結構簡單：主要由立體凸輪和分割盤兩部分組成。 2.動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。 3.傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低. 4.輸出分割精度高：分割器的輸出精度一般可達± 30 . 5.高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm. 6.壽命長：分割器標準使用壽命為 12000 小時。 高速精密凸輪分割器是實現間歇運動的機構，具有分度精度高丶運轉平穩丶傳遞扭矩大丶定位時自鎖丶結構緊湊丶體積小丶噪音低丶高速性能好丶壽命長等顯著特點，是替代槽輪機構丶棘輪機構丶不完全齒輪機構丶氣動控制機構等傳統機構的理想產品。 適用范圍 凸輪分割器廣泛應用于制藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、灌裝機械、印刷機械、電子機械、加工中心自動裝置等需要把連續運轉轉化為步進動作的各種自動化機械上。 工作原理 通過輸入軸上的共軛凸輪與輸出軸上帶有均勻分布滾針軸承的分度盤無間隙垂直嚙合，凸輪輪廓面的曲線段驅使分度盤上的滾針軸承帶動分度盤轉位，直線段使分度盤靜止，并定位自鎖。通常情況下，輸入軸旋轉一圈（360°），輸出軸便完成一動一停的一個分度過程，在一個分度過程中，輸出軸有一個轉位時間和停止時間之比叫動靜比，動靜比的大小與凸輪曲線段在整個凸輪圓周上所占的角度大小有關系（通常把這段曲線所占的角度叫驅動角），驅動角越大，比值越大，分割器運轉越平穩；凸輪圓周上直線段所占的角度叫靜止角，動程角與靜止角之和為360°。 凸輪分割器的工位數（即輸出軸每次轉運的角度除以360°所得的數工位數N，360°÷=N）。工位數N與輸出軸分度盤上裝載的滾針軸承的數量有關系，通常情況下，分度盤上的滾針軸承數量與工位數相同，當工位N≤4時出現如下情況：N =4時，分度盤上的滾針軸承的數量是2N（每次動程角撥動2個滾針軸承）；工位數N=2時，分度盤上的滾針軸承是3N，凸輪曲線每次撥動3個滾針軸承；當分度數N太大時，由于受分度盤直徑的大小影響無法安裝太多的滾針軸承，一般采用將凸輪曲線進行分段，同樣直線也是分段（但曲線形式也隨之可能會改變），這樣不會因為滾針軸承數量太多，分布開來其直徑太小影響分割器的載荷量。凸輪曲線常用的是：MS（變正弦曲線），MT（變梯形曲線）,MCV50(變等速曲線)，一般優先MS（變正弦曲線）。 主要分弧面凸輪和平面凸輪，原理不同： 1.弧面凸輪 弧面凸輪分度器是輸入軸上的弧面共軛凸輪與輸出軸上的分度輪無間隙垂直嚙合的傳動裝置。 弧面凸輪輪廓面的曲線段驅使分度輪轉位，直線段使分度輪靜止，并定位自鎖。 通過該機構將連續的輸入運動轉化為間歇式的輸出運動。 2.平面凸輪 平面凸輪分度器是輸入軸上的平面共軛凸輪與輸出軸上的分度輪無間隙平行嚙合的傳動裝置。 平面凸輪輪廓面的曲線段驅使分度輪轉位，直線段使分度輪靜止，并定位自鎖。 通過該機構將連續的輸入運動轉化為間歇式的輸出運動。 分割器較之其他構件之優點： 凸輪分割器是依靠凸輪與滾針之間的無間隙配合(其嚙合傳動方式類似于蝸輪蝸桿傳動)， 并沿著既定的凸輪曲線進行重復傳遞運作的裝置。 它輸入連續旋轉驅動，輸出間歇旋轉、或擺動、或提升等動作。主要用于自動化加工,組裝，檢測等設備上面。 3、圓柱（筒形）凸輪分割器：重負載平臺面式圓柱凸輪分割器，電光源設備框架式凸輪分度機構 4、各種特形、端面凸輪 心軸型分割器（DS）：輸出軸為心軸，適用于間歇傳送輸送帶、齒輪嚙合等機構動力來源。 法蘭型分割器（DF）：輸出軸外形為一凸緣法蘭。適用于重負荷的回轉盤固定及各圓盤加工機械。 中空法蘭型分割器（DFH）：輸出軸外形為凸緣法蘭并且為軸中間為空心。適用于配電、配管通過。 平臺桌面型凸輪分割器（DT）:能夠承受大的負載及垂直徑向壓力，在其輸出軸端有一凸起固定盤面及大孔,徑空心軸，更好的滿足了客戶要求中心靜止的需求。 超薄平臺桌面型凸輪分割器（DA）:同于平臺桌面型，適用于負載大但體積受到限制的條件下。 平行凸輪分度機構（MRP）:能實現小分度（一分度至八分度）大步距輸出。特別適用于要求在一個周期內停歇次數較少的場合，如各種紙盒模切機，果奶果凍灌裝成型機等。 重負載凸輪分度機構（MRY）:能實現多分度（4分度至200分度）分。特別適用于要求重負載的場合，如各類玻璃機械、電光源設備等。
