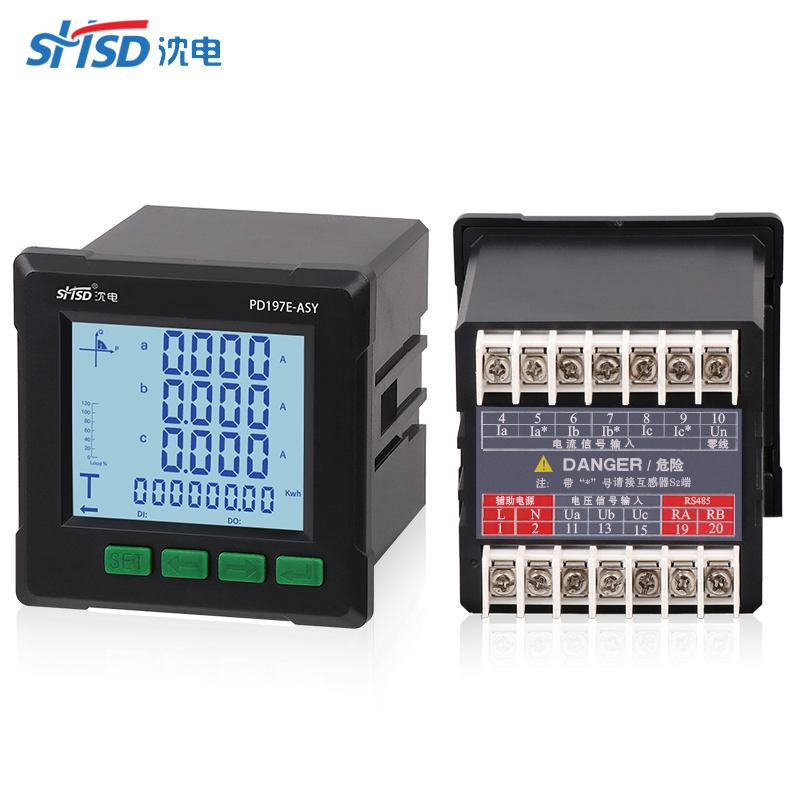

PD197E-ASY 三相液晶多功能電力儀表網絡

 PD197E-ASY三相液晶多功能電力儀表485通訊

 PD197E-ASY三相液晶多功能電力儀表485通訊

▲ 多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控、智能監控、計量考核的應用場合設計的高精度、高可靠性、高性價比的智能儀表產品。該系列儀表采用高精度AD芯片和高可靠性的MCU設計，可以測量三相電網中的所有電量參數如三相電壓、三相電流、有功功率、無功功率、功率因數、電網頻率、雙向電能計量及THD等，具有標準電能脈沖和RS485通訊接口，可選多種擴展功能模塊(開關量輸入輸出、模擬量輸出、復費率電能統計、諧波分析等)。
▲ 儀表有多種擴展功能模塊可供選擇: 4路模擬量(0-20mA/4-20mA)輸出可實現電量的變送輸出功能；6路開關量輸入和4路開關量輸出可實現本地或遠程的開關信號監測和輸出功能，一路RS485通訊接口， 采用MODBUS-RTU通訊協議，實現與PLC、工控計算機等通訊組網。用戶可根據實際需求選擇可為經濟的功能配置。
▲ 智能數字測控儀表，適用于各類行業的配電監控系統。儀表可對用電負荷的全電力參數實時監測，并且為客戶提供了大屏顯示，在強大和大視角環境下都能獲得良好的視覺效果。典型應用如下：電力監控：用于商業、工業和電力系統，對中低壓系統內部的線路和負載進行遠程的實時監控；能源管理：滿足客戶對電能分項計量和成本分?jǐn)偟奶厥庑枨螅幌到y(tǒng)維護：電能質量分析、實時報警，便于維護人員快速排除故障。

▲ 三相電流、相/線電壓、總/三相有功功率、總/三相無功功率、總/三相功率因數、總/三相視在功率、頻率、正/反向有功電能、正/反向無功電能、相序錯誤提示、2路電能脈沖、RS485通訊、Modbus-RTU協議、LED大屏數碼顯示、工作電源：AC220V。
