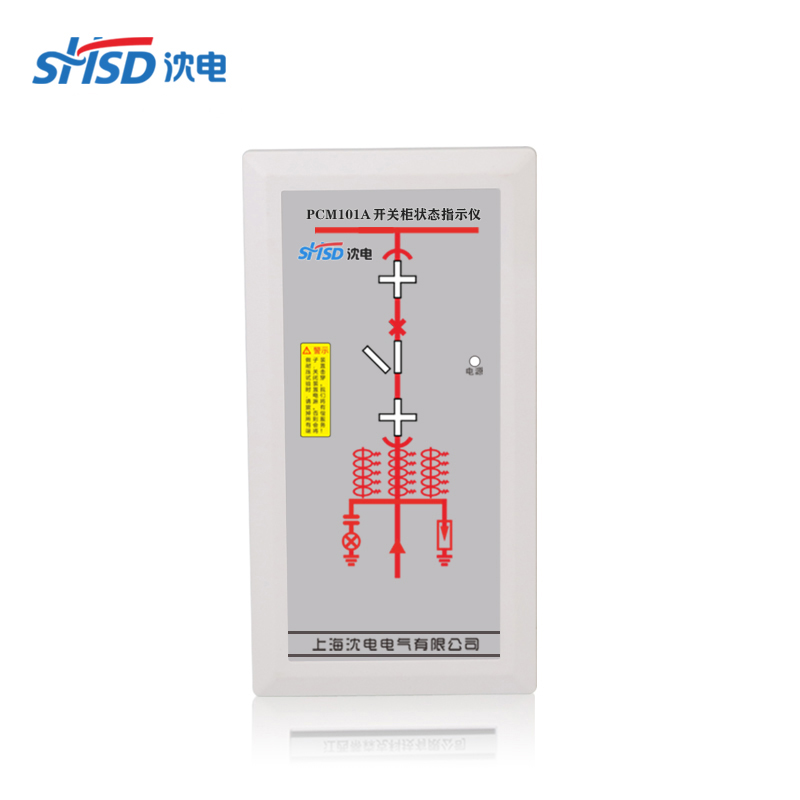

PCM101A開關狀態指示儀溫濕度控制模擬

PCM101A開關狀態指示儀溫濕度控制模擬

PCM101A開關狀態指示儀溫濕度控制模擬

▲本產品可以根據用戶實際要求實現高壓帶電參數及溫、濕度等控制功能產品一體化布局配套裝備于開關柜，這將簡化過去開關柜的面板布局。它具有較強的抗干擾能力，將取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器等多種控制、指示裝置，同時可選配通訊功能，實現所有開關狀態和溫濕度數據信息上傳至監控中心。開關狀態指示儀它集成成了一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖及溫、濕度控制等多功能與一體，狀態指示可分可合，用戶選用時只要提供一次方案圖即可。
▲開關柜綜合狀態指示儀適用于功能較多的場合。如溫濕度控制，高壓帶電指示，模擬狀態指示等。安裝于電柜的中門上，裝入中門后在后面板裝防爆罩，同時將線級封閉，以確保符合五防要求。這種字裝方式可適用于各種配置的開關柜。
▲開關狀態指示儀根據當前中壓系統開關柜技術發展而開發設計的一款新型的多功能、智能化動態模擬指示裝置。它集一次回路模擬、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等多功能于一體，這些指示功能可分可合，用戶可以根據需要選擇。只要不同的訂貨型號并提供一次方案圖即可。

▲開關狀態指示儀是用于開關柜上的一種多功能、智能化模擬動態指示裝置。具有一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、加熱器故障指示等指示功能，并且還具有高壓帶電閉鎖以及自動加熱控制、溫度控制等控制功能。
該產品以一體化布局配套于開關柜，將簡化開關柜面板結構設計，美化開關柜面板布局，完善開關狀態的指示功能和安全性能。
▲開關狀態模擬指示器內部采用模擬電路，具有動態模擬、帶電顯示及閉鎖、溫濕度控、RS485通訊等功能；采用絕緣阻燃工程材料殼體，具有體積小，安裝位置靈活方便等優點；超薄的體積使其可安裝在斷路器室門上，是一款經濟型產品。
▲開關狀態模擬指示儀具有一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制、加熱器故障指示功能，狀態指示儀具有體積小，絕緣塑料殼體，開關狀態指示器安裝位置靈活方便，深受廣大客戶喜愛。

▲斷路器分合位置動態顯示
▲接地開關位置動態顯示
▲彈簧儲能動態顯示
▲語音防誤提示功能
▲兩路溫濕度控制器功能
▲兩路加熱和兩路降溫輸出
▲具有手動加熱功能
▲高壓帶電和閉鎖裝置
▲溫濕度傳感器斷線報警功能
▲RS485通訊功能，MODBUS通訊協議
▲溫濕度數字顯示控制功能
▲動態模擬圖
▲操作功能
▲語音提示功能
▲帶電顯示
▲驗電
▲故障記錄
