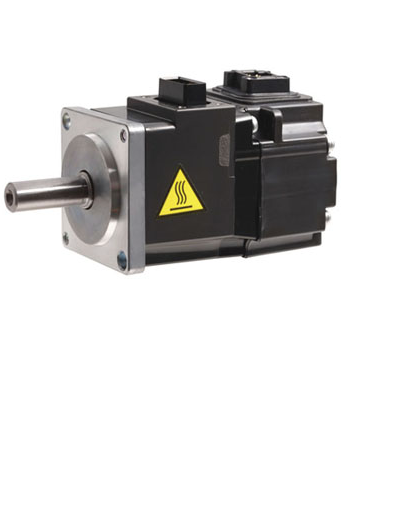

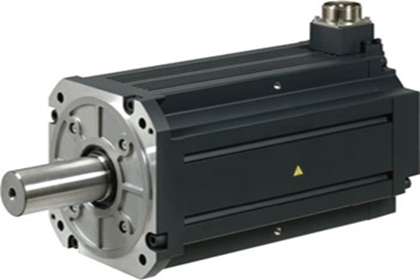

三菱HG-JR703低慣性中容量MR-J4系列伺服電機

三菱伺服電機HG-JR703； 三菱伺服電機HG-JR15K1MB； 三菱伺服電機HG-JK1MB； 三菱伺服驅動MR-J4-11KA 三菱伺服驅動MR-J4-11KB 三菱伺服驅動HG-KR-23J帶油封 三菱伺服電機HG-JR703低慣性中容量 　　HG-JR703參數說明：伺服電機低慣性、中容量，額定3000r/min,7kW,200V標準電機,HG-JR703B為帶電磁制動器型。 　　HG-JR703與HG-JR703B產品規格 　　[適用系列] MR-J4系列 　　[指令接口] CC-Link IE現場網絡接口、SSCNET III/H接口、通用接口 　　[電壓等級] 200V 　　[適用電機] 　　. CC-Link IE現場網絡接口 　　MR-J4-700GF、MR-J4-700GF-RJ、MR-J4-700B-RJ010 　　. SSCNET III/H接口 　　MR-J4-700B、MR-J4-700B-RJ、MR-J4-DU900B、MR-J4-DU900B-RJ 　　. 通用接口 　　MR-J4-700A、MR-J4-700A-RJ 　　[電源設備容量] 10kVA 　　[連續特性] 額定輸出7.0kW、額定轉矩22.3N·m 　　[轉矩] 66.8N·m 　　[額定轉速] 3000 r/min 　　[轉速] 5000 r/min 　　[瞬時允許轉速] 5750 r/min 　　[連續額定轉矩時的功率比] 　　. HG-JR703：115kW/s 　　. HG-JR703B：93.9kW/s 　　[額定電流] 34A 　　[電流] 103A 　　[慣量J] 　　. HG-JR703：43.3 　　. HG-JR703B：52.9 　　[推薦負載慣量比] 10倍以下 　　[速度·位置檢測器] 位置·增量共用22位編碼器(伺服電機每轉的分辨率：4194304pulses/rev) 　　[油封] 有 　　[耐熱玻璃] 155(F) 　　[振動等級] V10 　　[軸的容許載荷] L 79mm, 徑向2450N，軸向 980N 　　[重量] 　　. HG-JR703：29kg 　　. HG-JR703B：35kg 　　HG-JR703B帶電磁制動器的伺服電機的保持用電磁制動器的特性： 　　[形式] 無勵磁動作型（彈簧制動）安全制動器 　　[額定電壓] DC 24V(0~-10%) 　　[消耗功率] 34 W 　　[線圈電阻] 16.8 Ω 　　[電感] 1.1 H 　　[制動器靜摩擦轉矩] 44 N·m 　　[解除延遲時間] 0.1 秒 　　[制動延遲時間] 直流切斷 0.03秒 　　[容許制動工量] 每次制動4500J，每小時45000J 　　[電機軸上制動器的晃動] 0.2~0.6度 　　[制動器壽命] 制動次數2000次，1次制動的工量1000J 　　三菱 PLC （可編程控制器）?A 、R、 Q 、 L 、 CC-LNK 、FX3SA、FX3G、FX3GA、FX3U、 FX5U等系列； 　　三菱變頻器A840、E840、F840、E740、D740、D720系列；三菱觸摸屏GT2000系列；三菱伺服電機JE、J4系列。 　　三菱可編程控制器:FX3GA、FX3GE、FX3G、FX3U、FX2N、FX1N、FX0N、FX1S、FX3UC、FX2NC、A、Q、CC-LINK遠程模塊等系列 　　三菱變頻調速器:FR-L700、FR-A700/500、F700/500、E700/500、D700/500、S500等系列； 　　人機界面:GOT2000、GOT16、GOT15、GOT12、GOT11、GOT10、A900GOT、F900GOT等系列； 　　交流伺服系統：MR-J4、MR-JE、MR-J3、MR-J2S、MR-E、MR-ES等系列； 　　張力控制系統:LE-40MTA(B)、LD-FX、LD-50PAU等系列: 　　低壓電器:S-N、TH-N、等系列；
