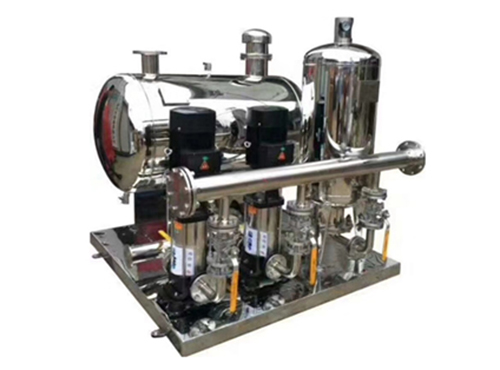

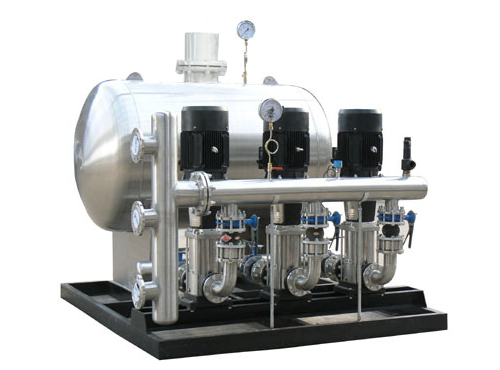

無負壓供水設備 智能無負壓給水

無負壓供水設備通過智能控制技術與穩壓補償技術實現設備對市政管網不產生負壓，保證向用戶管網不間斷供水。設備采用的流量控制器在維持服務壓力的基礎上能夠自動調節市政管網向設備的輸入水量，確保市政管網不產生負壓，用水高峰期時能量儲存器釋放預充的一定壓力的氮氣，保證穩壓補償罐高壓腔的水帶有一定壓力補償?shù)胶銐呵恢校谝欢〞r間內可補充市政管網來水量的不足，通過雙向補償器，在用水低谷期時對穩壓補償罐進行蓄能，對用戶管道起穩壓補償作用，夜間及小流量供水時可通過小型膨脹罐供水，防止水泵頻繁啟動。充分利用了市政管網的壓力，節能效果顯著。水泵如果直接連接在市政管網上，不需要建造蓄水池，直接與市政管網連接，但我國城市供水條例規定為了防止對周圍居民用水產生影響，不許將生活、生產水泵直接安裝在市政管網上。 為了解決供水設備既可串接在市政供水管網上又不產生負壓，更不影響其它用戶的用水，需要在水泵進口與市政管網之間增設無負壓流量控制器、分腔式穩壓補償罐,雙向補償器等，無負壓流量控制器時刻監視市政管網壓力，在保證市政管網不產生負壓的同時還可充分利用市政管網原有壓力。

無負壓供水系統是設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PID 控制器，通過UPC看門狗控制器比較調節變頻器的輸出頻率，并啟動水泵機組調節水泵轉速保持恒壓供水;如果自來水水源不能完全滿足(或全部)供水要求時，則中央控制中心將調整控制多臺工頻泵的啟停和變頻泵的轉速，從而限度去滿足部分用戶的供水要求。

無負壓技術

無負壓供水系統采用微機變頻技術和有效的負壓處理技術實現疊壓供水。設備通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。該設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證該設備不對城市管網產生影響。

系統與市政自來水管網直聯取水加壓不會對市政自來水管網形成負壓。當市政管網水壓降低甚至停水時，水泵機組仍可工作，直到穩流補償器中的進出水時間變化量出現負值時(看門狗技術)或采用簡單低水平控制方式當水壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。

壓力自動補償技術

根據系統阻力特性，當流量越大時，系統的阻力越大。為了滿足系統在用水量時有足夠的揚程來克服系統阻力，一般廠家在設定系統壓力時只能按流量所需的壓力來設置，當小流量用水時壓力過剩造成能量浪費?？梢愿鶕?jù)系統用水量的變化自動調節系統的設定壓力，在小流量用水時運行在低壓力值，隨著用水量的增大，系統按照水力特性，逐漸增大系統的使用壓力。從而限度地節省了電能。
