安防視頻監控設備箱 戶外防水視頻監控箱 小區視頻監控箱 室外防水監控設備箱

安防視頻監控設備箱 戶外防水視頻監控箱 小區視頻監控箱 室外防水監控設備箱

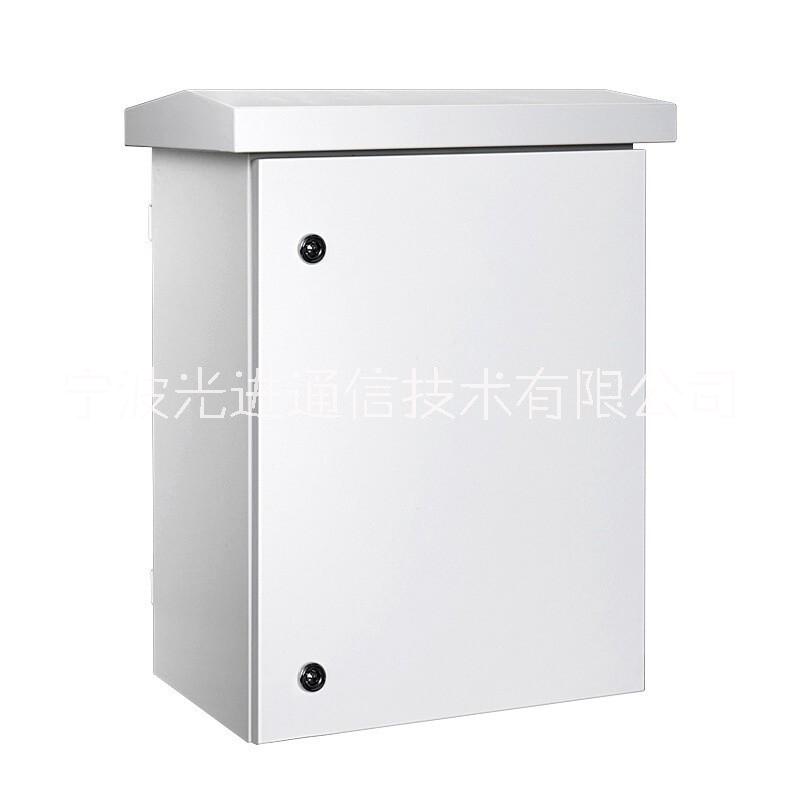

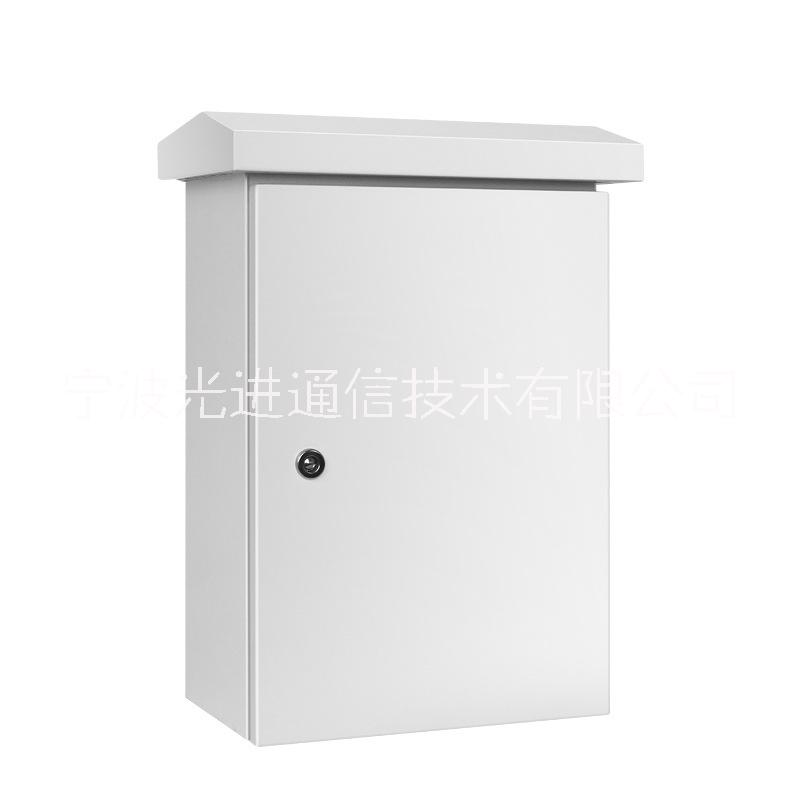

監控箱 ，其包括具有開口的箱體、安裝于箱體上的箱頂蓋、箱門及兩個安裝座、安裝于箱體內部的兩個鎖合裝置、活動安裝于兩個鎖合裝置之間的支撐板。箱體的兩側設有若干通氣孔，箱頂蓋上安裝有散熱風扇，散熱風扇與箱體的內部相對設置。箱頂蓋上設有若干散熱孔，散熱孔位于箱體的外側。鎖合裝置包括安裝于箱體上的支撐座、滑設于支撐座上的鎖合條板，支撐座上設有若干卡接口，鎖合條板上設有若干與卡接口適配的鎖合口。支撐板上設有若干橫向卡接臂、縱向卡接臂及承接孔，橫向卡接臂或縱向卡接臂與卡接口、鎖合口適配安裝，箱頂蓋上安裝有散熱風扇。

GPX035-M系列大容量OMDF總光纖配線架[線路側]

光纖配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點?？刹捎媒徊孢B接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度。

規格參數：

產品標準：滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等標準。

產品特點：敞開式機架，正面為線路側，背面為設備側，分區管理符合現有維護體制和習慣線路側采用72芯單元化設計，配置抽拉式12芯熔配一體化模塊，操作方便設備側采用可旋轉96芯適配器面板，方便操作維護上、下進纜方式可自由調配可靠的光纜引入、固定保護裝置，同時適用于帶狀光纜及非帶狀光纜操作水平、垂直及前后走纖槽道，方便并架、架間跳接無交叉跳線路由，多層跳線槽道，實現光纖跳線分流，并確保光纖、光纜彎曲曲率半徑大于37.5mm具有儲纖盤片存儲冗長跳纖，干凈整齊，便于查找，實現跳纖精細化管理。

技術參數：

1.工作溫度：-40℃～+60℃

2.環境濕度：≤95%（+40℃時）

3.大氣壓力：70 kPa～106 kPa

4.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)

5.耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min

6.連接器插入損耗(dB)：≤0.3dB4

7.回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB

MDF總配線架適用于大、小容量的各類電話交換機，它能對交換機和人體起保護作用，也是交換機與內外線電纜連摻的配線設備；架上的測試裝置能分別對內外線進行測試?？偱渚€架包括三大部分，即接、跳線部分、機架部分和告警部分。接、跳線分焊接、繞接和夾接三種接線方式。對程控用戶交換機宜選用夾接方式的總配線架，因這種配線架容量大、體積小，便于施工和維護，并節省機房面積．告警部分可分過壓保護，過流保護和狀態告警等。

MDF總配線架的基本功能如下：

(1)便于改接跳線：可以解決局外線路的線對順序與交換機號碼不相同的矛盾。因此不但便于裝機放號，而且對用戶移機或變更也提供了便利的條件。

(2)便于連接測試儀器進行測試工作：在裝有試驗彈簧排的總配線架，測試時可用試驗塞子插入試驗彈簧排內，這時局外線路與交換機即分別接到測量箱上，以進行各種測試。在裝有端子板的配線架也可以用與器彈簧排相適合的試驗塞子來斷開內外線，進行測試，但需要拆下器排上被測線對的熱線圈。

(3)配線架上的器排起到保護局內設備不受外界電氣(雷電、高電壓及強電流等)的危害作用，以保障人身及設備。

室外防雨電話交接箱 通訊電纜交接箱

一、通信電話交接箱在室外安裝，用于市話主干通信電纜與配線電纜交接處的成端設備,在箱內用跳線的方式使主干電纜與配線電纜之間進行任意連接，完成交接配線功能。電纜交接箱的容量自100對線起一直到3200對線，其結構形式有二種：?jiǎn)蚊婧碗p面，落地安裝和架桿安裝。按接線方式分為2種：旋卡式（106）和卡接式（107）。該產品有優良的抗腐蝕性能。箱門、箱底的封板都設有密封裝置，可防止雨水和潮氣進入箱內。
二、通信電話交接箱使用環境： 環境溫度 －40～＋55℃ 相對濕度 ≤95% 在40℃時大氣壓強 70～106Kpa
三、通信電話交接箱電氣性能： 接觸電阻 ≤3mΩ 絕緣電阻 ≥5×104MΩ 抗電強度 50HZ、500V交流電壓1min無擊穿和飛弧現象.
四、通信電話交接箱安裝和使用：
1、 落地安裝按交接箱底面尺寸制作水泥基礎框座，框座耐壓強度大于750kg/cm
2、待水泥基礎框充分凝固后，把交接箱置于水泥基礎框座上用螺母緊固，架桿安裝按站臺尺寸要求預豎兩根水泥桿，在水泥桿上安裝站臺。交接箱安裝在站臺上并用緊固件連接牢固，箱底離地面高度不小于2600mm。
3、壓卡模塊電纜接續操作
a、用螺絲刀，按動鋼背架上的卡緊取下模塊（只留下端一塊模塊）
b密封圈從箱底部取出，按線纜直徑削掉封口再裝至原位。
c電纜穿過去掉封口的密封圈進入交接箱內。
d、剝除電纜護套，剝除長度等于上一塊模塊頂部，到下橫梁之間的距離再加200mm，用電纜夾將電纜芯線扎緊在下副梁上
e、電纜芯線自上而下，以每10對為一組，用尼龍扣把芯線固定在鋼背架左側的底部。
6、10對線穿過模塊底部的穿線夾內，再把每對線套入模塊側面的穿線槽內后置纜線于的卡接槽上，用工具壓入槽內。

4、跳線操作：
a、將一對跳線分別放入卡線的夾線槽上，用卡接工具把跳線壓入卡接的夾線槽內。
b、1至5對由左方引出，6至10對右方引出，再分別引接線槽上，再用卡接工具壓入槽內。同時把多余導線剪除。
c、拆除，把卡接工具上的線鉤打開，勾住纜線向上提起，即可拆除

5、旋卡模塊電纜接續操作：
a、手按接線模塊定位扣，沿垂直軸線轉動模塊，使模塊的反面朝向工作人員；
b、將電纜從交接箱底部的密封圈孔中穿入交接箱內；
c、剝除電纜護套，剝除長度等于上一快模塊頂部到下橫梁之間的距離再加200mm，并用電纜夾將電纜芯線扎緊在下副梁上；
d、按電纜色譜順序自下而上以25對線為一組用尼龍扣將芯線固定在鋼背架中間。
e、把每組芯線按領示色譜要求每5對線穿入接線模塊對應的穿線板內，
f、按芯線與接線柱顏色對應原則分別把每根芯線穿過接線柱線孔用起子順時針旋轉900；
g、用儀表檢查無誤后轉動接線模塊至起始位置。

普天光進光纜終端盒滿配ST尾纖 光纖終端盒 熔接盒
