*電動執行器SKD60

供應Siemens/執行器SKD60

　　產品名稱：SKD60系列電動液壓執行器

　　產品及其它型號：SKD62，SKD60，SKD32，SKD82

　　產品簡介：電動液壓執行器，執行力1000N，用于行程20mm的閥門

　　執行器SKD60產品說明：

　　●SKD60電動液壓閥門執行器

　　●應用領域符合IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 類

　　●環境溫度: -15...+50 °C

　　●閥內介質溫度: -25...+150℃；

　　●>150℃ 要求使用SKB..執行器；

　　●<0℃ 要求使用閥桿加熱元件ASZ6.5

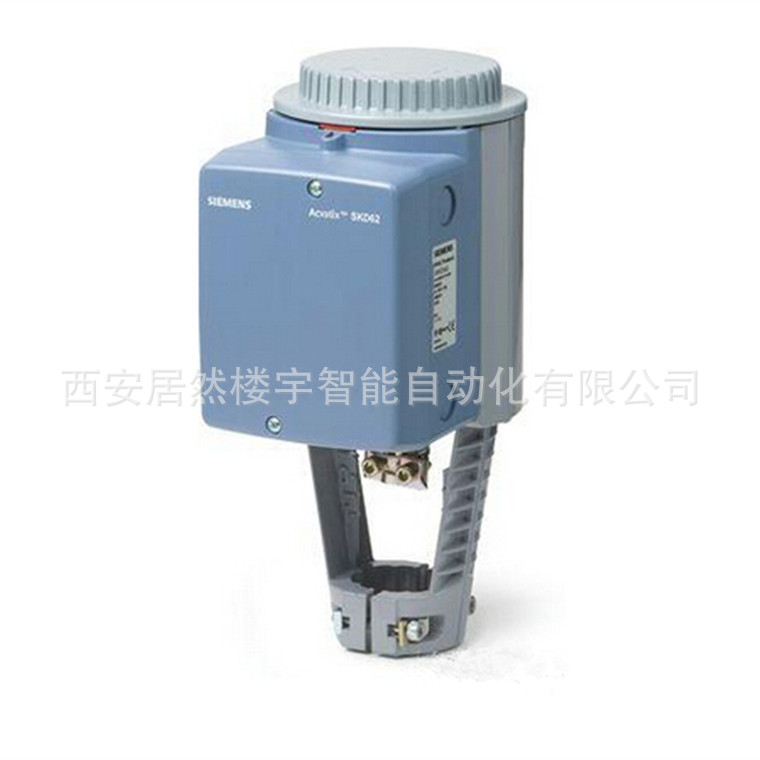

　　執行器SKD60圖示

　　◆手動超馳

　　◆與行程相關的末端電子開關實現過載保護

　　◆壓鑄鋁外殼和支架

　　◆用于行程為20/40mm的閥門

　　◆安裝位置：豎直到水平

　　◆線性或等比例流量特性的選擇

　　◆閥位反饋

　　◆行程較驗

　　◆LED狀況顯示

　　◆強制控制功能

　　◆有手動調節和位置指示功麓

　　◆壹接安裝在閥門上，不需要調節

　　◆介質溫度-25·220( 350)℃

　　◆可選功能：輔助開關，電位計．聞桿加熱器和機械行程逆變

　　電動液壓執行器SKD60的優勢

　　◆該液壓執行器始終有一個預設彈力為2800牛的彈簧以提供彈簧復位功能一這可以提供可靠的安全關

　　閉功能

　　◆液壓執行器不需要任何齒輪組，也不需要電源轉換，只有非常少的部件磨損

　　◆電動機械式執行器是通過一系列齒輪組產生行程_夫推力和快速動作的執行器就需要非常大且昂責

　　的電動馬達

　　◆液壓執行器有非常長的使用壽命

　　電動液壓執行器SKD60工作原理

　　開啟閥門液壓泵(6)推動儲油腔(3)中的液壓油流著壓力腔(8)中，因此使壓力缸(2)向下移動閥

　　桿( 11)收縮，閥門開啟。與此同時，復位彈簧(4)被壓縮。

　　關閉閥門：啟動電磁閥(5)可使壓力腔中的液壓油流回儲油腔。被壓縮的彈簧釋放從而向上推動壓力

　　缸。同桿伸出，閥門關閉。

　　手動操作模式：順時針旋轉手動調節器(1)，使壓力缸向下移動，開啟閥門。與此同時，復位彈簧被壓

　　縮。在手動操作模式中，可控制信號Y和Z可進一步開啟閥門，但不能移動到閥門的“O%”行程位置。如果要

　　手動設置位置，關閉電源或者中斷控制信號Y和z，則“MAN”紅色指示燈燃亮。

　　注意：手動操作時的控制器

　　設置控制器以進行較長時段的手動操作時，建議通過手動調節將執行器調節到所需位置。這樣可確保渡執

　　行器在該段時間內保持在該位置。注意：當控制器設為自動控制時，不要忘記切換到自動操作。

　　自動模式：將手動調節器逆時針方向旋轉到末端限位。壓力缸向上移動到聞的“O%”行程位置。標志為

　　“MAN”的紅色指示燈熄滅。

　　電動液壓執行器SKD60安裝方位及注意事項
