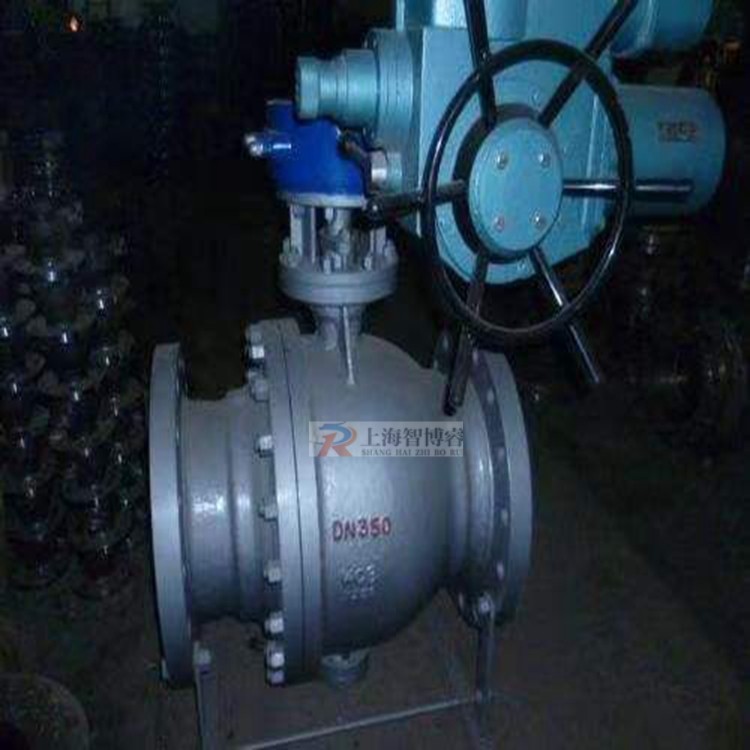

防爆電動球閥Q941F-10

QT防爆電動球閥Q941F-10C/Q941F46-10P QT防爆電動球閥由角行程QT防爆電動執行器及球閥球體組成，執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。防爆電動球閥,防爆等級為dⅡBT4、防護等級為IP67、帶現場控制裝置。防爆電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。 電動球墨鑄鐵防爆球閥 QT系列電動防爆電動球閥 Q941F防爆電動球閥主要技術參數 閥體 閥體形式 直通鑄造球閥 公稱通徑 DN15～300mm 公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K 法蘭標準 JIS、ANSI、GB、JB、HG等 連接形式 法蘭式、螺紋式 閥蓋形式 一體式 壓蓋型式 壓蓋壓緊式 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 閥內件 閥芯形式 O型球體閥芯 流量特性 近似快開型 執行機構 電動球墨鑄鐵防爆球閥 QT系列電動防爆電動球閥 執行器型號 3810R、DZW、QT、PSQ 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95% 注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。 ?Q941F防爆電動球閥主要性能指標 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359 允許壓差(MPa) ≤ 公稱壓力 動作范圍 0～90° 泄露量Q 按GB/T4213-92，小于額定KV0.01% 基本誤差 ±1% 回差 ±1% 死區 ≤1%(可調) 可調范圍 250：1 350：1 Q941F防爆電動球閥主要零部件材料? 1 左閥體 WCB、CF8、CF8M、CF3M 2 右閥體 WCB、CF8、CF8M、CF3M 3 閥座 PEFE、PPL、304、316 4 球體 2Cr13、304、316 5 閥桿 2Cr13、304、316 6 密封填料 PTFE/柔性石墨 7 填料壓蓋 WCB、CF8、CF8M、CF3M ? Q941F/Q941F46電動球閥電動法蘭球閥生產廠家 Q941F電動球閥概述：D941F電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長 品牌：上海智博睿Q941F電動球閥 ?型號：Q941F ?材質：碳鋼 ?連接形式：法蘭 ?公稱通徑：DN15-200 ?適用介質：水 ?壓力環境：常壓 ?工作溫度：常溫 ?驅動方式：氣動 D941F電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，電動球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。?電動球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。球閥的電動執行器旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
