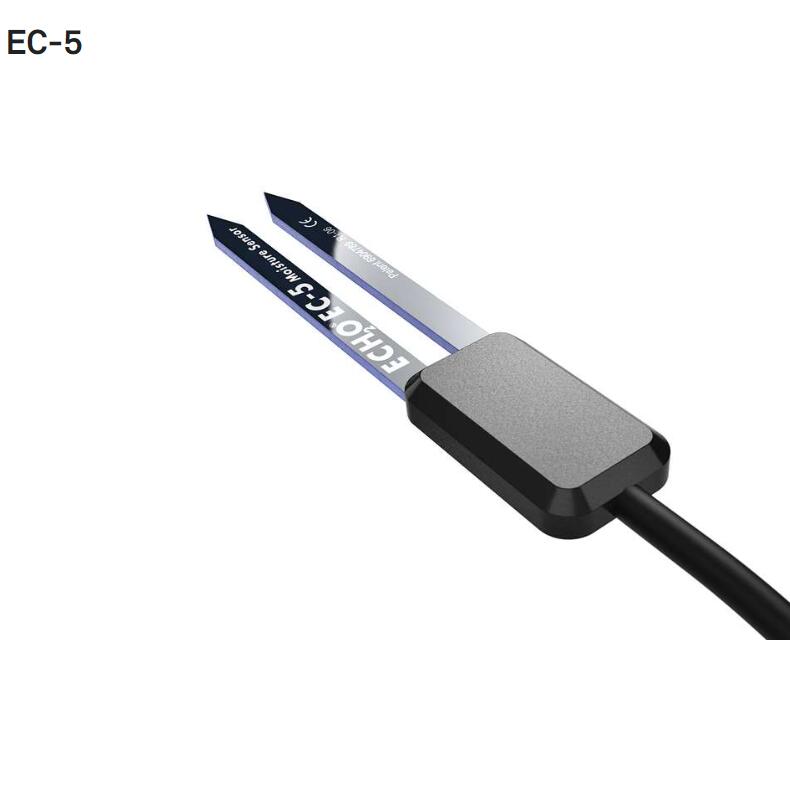

EC-5土壤水分傳感器

Meter EC-5土壤水分傳感器 EC-5土壤水分傳感器 EC-5土壤水分傳感器是一種電容式的變送器，它的主要優勢就是低電壓、低功耗、高集成度。EC-5土壤水分傳感器的內部是由方波信號發生電路、RC充放電電路以及時間電壓轉換電路等三部分組成，它他們之中的傳感器部件電容C是用耐腐蝕的PCB為模板、待測土壤為電解質、土壤介點常數隨著水分的變化表現為電容量的一種變化。當測試電極幾何因數、電阻R、電壓輸出V是定值的時候，土壤介點常數可以由充電時間來決定，然后通過時間電壓轉化電路得到輸出電壓U。所以說輸出電壓的變化就是所反映的土壤水分的變化。 EC-5土壤水分傳感器與其他的水分傳感器一樣是是由傳感器殼體以及探針組成，主要的目的是進行土壤水分的測量。具有結構小巧、簡單，防水能力強，耐腐性強，測量精度高，性能可靠，受土壤含鹽量影響較小等優勢。但是ec-5土壤水分傳感器的溫度補償功能是其他傳感器所無法比擬的。 技術指標: 測量范圍：0~100* VWC 測量分辨率：0.1％VWC（礦物土） 0.25％VWC（生長基質） 測量準確度：礦物土：±3％VWC，(EC<8dS/m); 單獨校準后：±2% VWC 生長基質：±3％VWC，0.5-8dS/ m 灌封土：±3％VWC，3 ~14dS / m 響應時間：10 ms 尺寸：8.9×1.8×0.7 cm 電纜長度：傳感器標配5米電纜。 功率：2.5 - 3.6 V DC @ 10 mA。輸出與輸入電壓成比例。支持校準方程的2.5 V和3 V激勵 輸出：電壓，與VWC線性相關（土壤）或多項式（生長介質）相關 激發電壓的10%~50%（250–1,250 mV @ 2,500 mV激發電壓） 工作溫度：-40~+50°C 連接器類型：3.5mm“立體聲”插頭或剝線和鍍錫導線（3）
