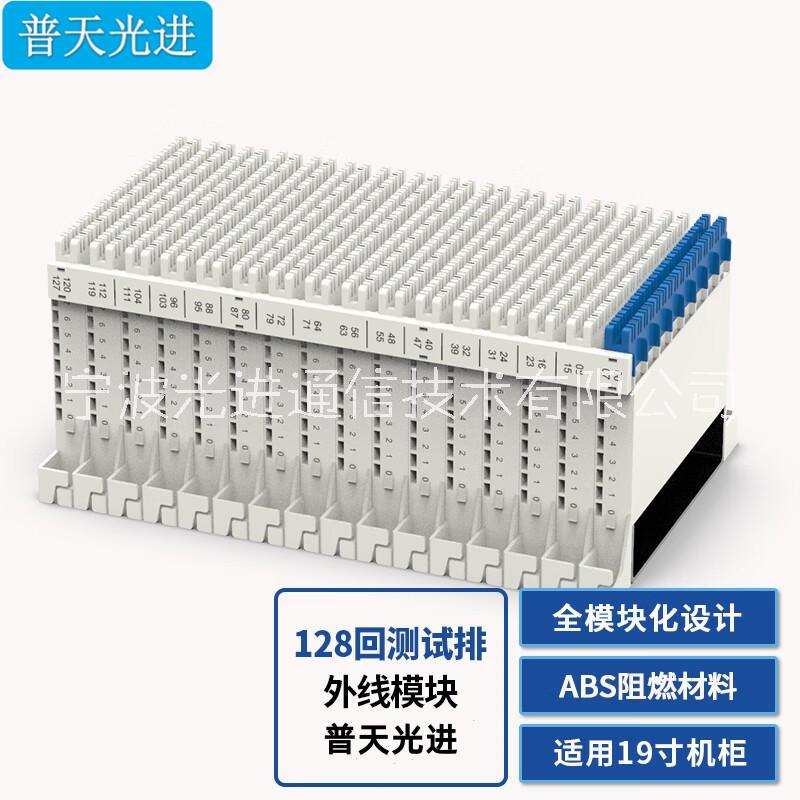

JPX01型MDF總配線架 MDF綜合配線柜 音頻總配線架柜 MDF音頻配線架

JPX01型MDF總配線架 MDF綜合配線柜 音頻總配線架柜 MDF音頻配線架

MDF總配線架英文簡寫MDF，全稱Main Distribution Frame即一側連接交換機外線，另一側連接交換機人口和出口的內部電纜布線的配線架。配線架是管理子系統中較重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架?？偱渚€架適用于與大容量電話交換設備配套使用，用以接續內、外線路。一般還具有配線、測試和保護局內設備及人身安全的作用。雙面機架采用特殊鋁型材做材料，安裝方便，農業生產體系架式和機柜式兩種結構，便于擴容。

『普天光進』JPX01系列總配線架|HPX系列音頻配線架 MDF（音頻配線）產品用于局內交換設備與局外線路的接口，借助于配線可以方便進行用戶線路與交換設備之間的連接，具有連接內、外線跳線、對用戶線路過壓過流防護、故障告警、用戶線路測試等功能。 MDF(Main Distribution frame)總配配線架（100回線接線排）,（128回線測試接線排）,對用戶電纜和程控交換機之間起到連接,調線,保護等作用?！痉稀稑?biāo)準 YDT 1713-2007總線配架(MDF)》YD/T1712-2007《中小型電信機房環境要求》YD/T754-19955《通信機房靜電防護通則》YD/T5003-2005《電信房屋設計規范》YD/T1624-2007《通信用室外機房》YD5098-2005《通信局（站）防雷與接地工程設計規范》】一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。

MDF總配線架 雙面機架MDF總配線架 單面機架MDF總配線架 卡接式MDF總配線架 MDF語音總配線架

『光進通信』JPX01系列總配線架|HPX系列音頻配線架 MDF（音頻配線）產品用于局內交換設備與局外線路的接口，借助于配線可以方便進行用戶線路與交換設備之間的連接，具有連接內、外線跳線、對用戶線路過壓過流防護、故障告警、用戶線路測試等功能。 MDF(Main Distribution frame)總配配線架（100回線接線排）,（128回線測試接線排）,對用戶電纜和程控交換機之間起到連接,調線,保護等作用?！痉稀稑?biāo)準 YDT 1713-2007總線配架(MDF)》YD/T1712-2007《中小型電信機房環境要求》YD/T754-19955《通信機房靜電防護通則》YD/T5003-2005《電信房屋設計規范》YD/T1624-2007《通信用室外機房》YD5098-2005《通信局（站）防雷與接地工程設計規范》】一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。

技術特點：

An全性：完善可靠的過壓、過流保護功能；塑料件均采用阻燃塑料，達到國際FV-0級和UL94-V0級阻燃標準；雙層雙卡口、卡口鍍金，三點式卡接（IDC）技術使卡接耐力，并增強了導線卡接時的氣密性；

適應性：高密度的橫、直排模塊減小了體積，增大了操作空間，尤其適合MDF改造；

管理性：模塊化結構，組件化架體、不需打孔安裝，所有測試操作、告警等均正面操作，并可并架擴容或背靠背安置，節省機房空間。

技術指標：

1. 環境要求：

1) 工作溫度： -5℃～+40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（+30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2. 設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 操作方式：全正面操作

4) 機框顏色：電信灰

5) 接地方式：銅條

6) 絕緣電阻：>1000MΩ（500VDC）

7) 耐電壓 ： ≥1000V（50HzAC）/min

3. 模塊指標：

1) 結構尺寸：

橫排：118（H）×240（W）×12.0（D）；

直排：185（H）×118（W）×102（D）

2) 導線材料：單股塑料絕緣導線；

3) 芯線直徑： 0.4-0.6mm；

4) 大外徑（包括絕緣層在內）：≤1.4mm

5) 單根導線沿槽口垂直方向的拉脫力：≥25N；

6) 保-安器與接線排端子片間的接觸壓力：f＞50g

7) 卡接壽命：＞200次

4. 保-安單元：

1) 直流擊穿電壓Udc=230（+30/-40）V；

2) 脈沖擊穿電壓Umax≤800V(1000V/μs電壓上升率時)；

3) 耐雷電沖擊能力：能通過下面的模擬雷擊試驗。在脈沖電壓4KV，電壓波形10/700μs試驗次數10次間隔 1分鐘相鄰兩次電壓極性相反沖擊下，能正常工作；

4) 耐電力線感應（長線路）能力：在電壓Uac（max）=600Vr.m.s f=50HZ持續時間500ms試驗5次，間隔1分鐘條件下，能正常工作；

5) 耐電力線碰觸能力：在電壓Uac（max）=220Vr.m.s f=50HZ持續時間15分鐘條件下，不起火、不燃燒；失效保護（FS）功能：按YD/T 694-1999的6.26規定，放電回路中的a線或b線在15秒內接地,并輸出告警信號；

6) 常溫電阻＜20Ω，a、b線差＜1.5Ω；

7) 過電流防護功能：不動作電流100mA，1小時不動作（測試電壓直流60V，環境溫度+40℃）。；

雙層折疊式卡接,表面鍍金,不氧化,電氣性能優良,使用壽命比單層長；

卡入導線與間有四個接觸點,氣密區大于 75%,抗拉脫力大于 28N；

成端接觸電阻≤0.8mΩ ,高低溫,溫度變化,濕熱,振動實驗后接觸電阻增值≤0.6 mΩ ；

適用導線：單股塑料絕緣導線,芯線直徑為 0.32~0.6mm,大外徑（包括絕緣層在內）不超過 1.4mm

卡接壽命：大于 200 次

主要特點：高密度,大容量每直列 2600mm 高,容量達 1200 線,2200mm 高,容量達 1000 線,密度比同行當前常用產品提高46%；同時利用直排寬度小的特點,適用于 200mm 的特殊場合；

保護：完善可靠的過電流,過電壓保護功能,特制四級聲光,便于故障查找和維護；

技術：雙層折疊式卡接,表面鍍金,不氧化,電氣性能優良,使用壽命比單層長；

操作維護方便：內線,外線成端,所有測試操作,系統的觀察和故障排除均在正面,線路的維護及測試不影響其他線路；具有足夠的走纜布線空間,便于操作維護；

標示清晰：直排,橫排均有明確的線對標示；

結構靈活：全模塊化設計,可根據各形狀機房靈活組合,充分利用機房的空間,便于安裝和擴容；

特制機架：架體采用特殊鋁合金型材組件結構,整架無一安裝孔,可靈活定位,安裝方便,結構可靠
