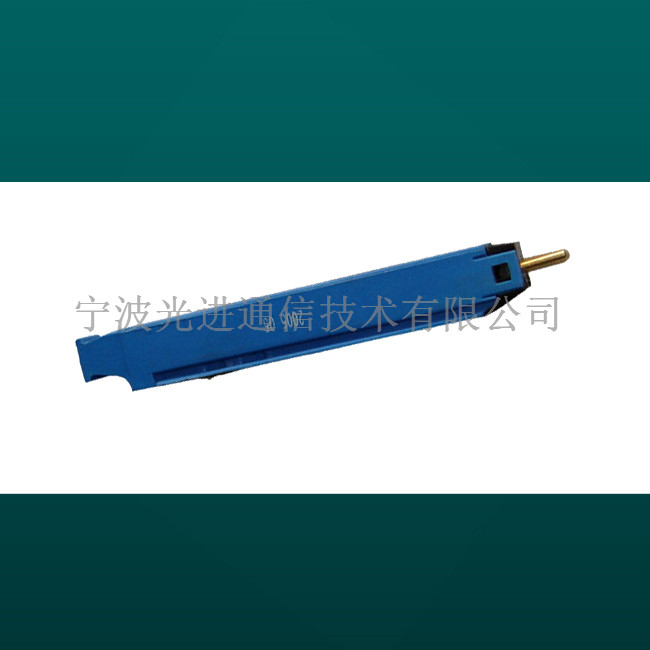

MDF開放式總配線架 中心機房 保安/測試排 MDF語音總配線架

MDF開放式總配線架 中心機房 /測試排 MDF語音總配線架

MDF總配線架英文簡寫MDF，全稱Main Distribution Frame即一側連接交換機外線，另一側連接交換機人口和出口的內部電纜布線的配線架。配線架是管理子系統中較重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架?？偱渚€架適用于與大容量電話交換設備配套使用，用以接續內、外線路。一般還具有配線、測試和保護局內設備及人身安全的作用。雙面機架采用特殊鋁型材做材料，安裝方便，農業生產體系架式和機柜式兩種結構，便于擴容。

『普天光進』JPX01系列總配線架|HPX系列音頻配線架 MDF（音頻配線）產品用于局內交換設備與局外線路的接口，借助于配線可以方便進行用戶線路與交換設備之間的連接，具有連接內、外線跳線、對用戶線路過壓過流防護、故障告警、用戶線路測試等功能。 MDF(Main Distribution frame)總配配線架（100回線接線排）,（128回線測試接線排）,對用戶電纜和程控交換機之間起到連接,調線,保護等作用。【符合《標準 YDT 1713-2007總線配架(MDF)》YD/T1712-2007《中小型電信機房環境要求》YD/T754-19955《通信機房靜電防護通則》YD/T5003-2005《電信房屋設計規范》YD/T1624-2007《通信用室外機房》YD5098-2005《通信局（站）防雷與接地工程設計規范》】一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池,低壓配電設備,防雷設備及其維護。生產經營的通信產品。

數字配線架 高頻配線架 DDF數字配線架 8系統DDF數字配線架BNC

DDF產品綜述：DDF連接器的結構設計、材料的選擇、表面處理、加工工藝及關鍵工序等許多方面都有自己獨到的經驗，產品性能穩定、可靠，在中國一、二級線上都有著廣泛的使用，生產能力達到每年1萬臺/架、網上使用超過3萬系統。

1．環境要求：

1) 工作溫度： -5℃～+40℃。

2) 貯存溫度: -25℃～55℃。

3) 工作相對濕度: ≤85%（+30℃。）

4) 貯存相對濕度: ≤75%。

5) 大氣壓力： 70KPa～106Kpa。

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm。

2) 機架材料：鋁型材。

3) 進纜方式：上進纜、下進纜。

4) 操作方式：全正面操作。

5) 機框顏色：世紀黃、電信灰。

6) 接地方式：銅條。

3．同軸連接器：

1) 特征阻抗：75Ω。

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分除外）。

3) 絕緣電阻 gt;1000MΩ（500VDC）。

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧。

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ。

6) 介入損耗：≤0.3dB (50KHz～233MHz)。

7) 回波損耗：≥18dB (50KHz～233MHz)。

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)。

9) 拉脫力 gt;50。

10) 連接器壽命：≥1000次。

11) 材料：黃銅、鈹青銅。

12) 同軸連接器鍍金厚度：≥2um。

2160芯四網合一光纖配線架 光進通信 2160芯四網融合光纖配線架

『光進通信@四大運營商通信建設共建共享駐地網設施,四網合一配線架|共建共享配線柜』通信設施共建共享|四網合一光纖配線架|共建共享光纖配線柜|ODF光纖配線架（Optical Distribution Frame）ODF光纖配線架|ODF光纖配線柜（ODF配線柜容量：144芯、288芯、360芯、432芯、480芯、576芯、648芯、684芯、720芯、792芯、864芯、960芯、1152芯、1200芯、1296芯、1440芯、1728芯、2016芯）符合GB 50846-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程設計規范》和GB 50847-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩個FTTH建設的標準,落實住宅區和住宅建筑內光纖到戶通信設施工程設計必須滿足多家電信業務經營者平等接入,用戶可自由選擇電信業務經營者的要求,實現通信發展共建共享模式的建設,我公司進行市場調研分析后,提供以下多種共建共享方案以及相關產品。|FTTH接入層光纖分配架（Fiber Optic?Distribution Frame）,又稱光纖配線柜,是用于光纖通信網絡中對光纜,光纖進行終接,保護,連接及管理的配線設備。在本設備上可以實現對光纜的固定,開剝,接地保護,以及各種光纖的熔接,跳轉,冗纖盤繞,合理布放,配線調度等功能,是傳輸媒體與傳輸設備之間的配套設備。

產品概述：
光進通信為響應GB 50846-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程設計規范》和GB 50847-2012《住宅建筑區和住宅建筑內光纖到戶通信設施工程施工及驗收規范》兩個FTTH建設的標準,落實住宅區和住宅建筑內光纖到戶通信設施工程設計必須滿足多家電信業務經營者平等接入,用戶可自由選擇電信業務經營者的要求,實現通信發展共建共享模式的建設,我公司進行市場調研分析后,提供以下多種共建共享方案以及相關產品。
產品特性：
1：實現各運營商共建共享。依據應用場景可選擇四合一光纜分纖箱,四合一光纜交接箱,四合一光纖配線架等。
2：公共區和運營商區界面分離,不交叉,施工,維護和管理各自單獨。
3：施工,維護,管理方便。

二、主要性能指標：
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000-800-300，2200-800-300，2000-1200-300，2200-1200-300（H×W×D）（mm）。
2）較大容量：1440芯。
三、產品特點：
1、美觀的外形設計能與辦公環境相協調。
2、符合19英寸標準、公制標準、ETSI標準（歐洲電信標準協會）、GB/T3047.2-92標準。
3、機柜采用主體重型硬架結構（焊接），堅固耐用。
4、前玻璃門采用壓框式固定玻璃結構，方便更換。
5、頂部配有抽氣扇，左右側門有進風孔，使機柜內空氣流通，保證設備正常運作。
6、裝有一防塵蓋，可以保護風扇運轉。
7、側門為帶彈性門鎖，可快速開啟，安裝、拆卸方便，門上端有一預留鎖孔，可以選配加鎖。
8、后門為帶鎖轉動式鋼質門，大家度的開啟既方便維護，又省時省力。
9、上、下座各有預留走線通道，可按需調整。
10、可配合分離式底座一起使用，也可單獨使用。
11、機柜后部配有垂直束線槽，方便理線。
12、四根安裝立柱雙面打孔，可任意調節托板高度，也可前后靈活調整，為各種系統設備的使用環境提供合理的布局。
13、底座同時安裝腳輪和調節腳，方便移動與定位。
