全氫聚硅氮烷液體涂料材料PHPS納米親水耐沾污涂料材料

無(wú)機(jī)聚硅氮烷（全氫聚硅氮烷）IOTA-PHPS
中文名稱: 無(wú)機(jī)(全氫)聚硅氮烷(PHPS)

中文同義詞: 納米親水耐沾污涂料材料

英文名稱: Hydrophilic Super Hard Stain Resistant Nano-Coating Materials

英文同義詞: PHPS

產(chǎn)品描述：

該涂層產(chǎn)品以全氫聚硅氮烷IOTA PHPS 為主組分，稀釋存放于中。

產(chǎn)品特性：

溶解性好

固化時(shí)間短

固化方式多樣

對(duì)金屬陶瓷高分子材料附著力好

可在較低溫度下轉(zhuǎn)化為SiO2

技術(shù)參數(shù)：

表觀特征： 無(wú)色透明液體

固含量： 20%

*

液體時(shí)密度： 1.16-1.31 g/ml

固化后密度： 1.6-2.0 g/ml

固化機(jī)理：

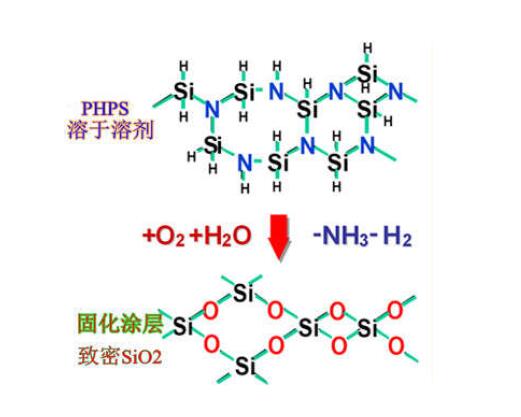

該涂層材料的固化主要通過(guò)Si-N 鍵的水解進(jìn)行，其機(jī)理如下：

固化條件：

室溫：固化7 天以上

濕氣固化：濕度90%，溫度150℃，2h

涂層性能：

組成：SiOx

涂層厚度(nm)： >100

硬度(GPa)：     3 (固化)

8-10 (高溫固化)

彈性模量(GPa)： 60 (固化)

100-130 (高溫固化)

鉛筆硬度：       9H（中華）

6H（三菱）

透明度（可見(jiàn)光）： >90%

附著力（劃格法）： 0 級(jí)

耐溫性（空氣）： 800 度

防銹，耐堿，耐鹽水性能強(qiáng)。

耐酸（10%）偏弱，一個(gè)月左右。

應(yīng)用領(lǐng)域：

建筑物防涂鴉

防腐

軌道交通

半導(dǎo)體絕緣層

電子電路

塑料包裝阻氣防水

金屬耐高溫

表面硬化涂層

產(chǎn)品包裝：

根據(jù)客戶需求，采用0.5-10 升金屬桶密封包裝，一般采用二甲.苯、二丁.醚或甲烷進(jìn)行灌裝，固含量2-20%。

施工方式：

先對(duì)基材表面清潔，涂層產(chǎn)品采用旋涂、擦涂、噴涂、浸涂等方式施工，然后再經(jīng)室溫固化、高溫固化等方式進(jìn)行固化。

如何清潔：

合適正確的清潔方法很重要。使用完畢后，迅速使用或油對(duì)工具進(jìn)行擦拭清洗。

IOTA PHPS 一經(jīng)固化，無(wú)法洗除。

儲(chǔ)存期：

未開(kāi)封涂層材料IOTA PHPS保質(zhì)期為一年；開(kāi)封后聚硅氮烷IOTA PHPS 的適用期受保護(hù)措施影響，密封低溫干燥情況下，適用期在半年以上。

注意事項(xiàng)：

使用聚硅氮烷須在通風(fēng)、干燥環(huán)境中，并采用必要防護(hù)措施，如手套、口罩、防護(hù)鏡；不得將未固化IOTA PHPS 靠近火源、潮濕空氣、水。廢液處理請(qǐng)咨詢有關(guān)人員。
