新能源氣凝膠隔熱片貼背膠機 陶瓷纖維氣凝膠隔熱板貼輔料設備

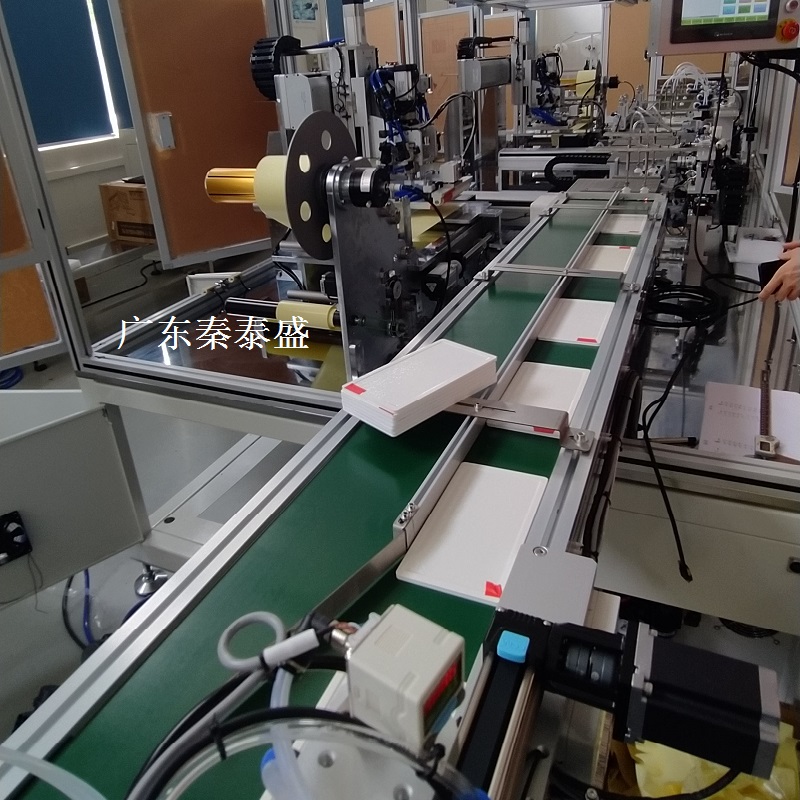

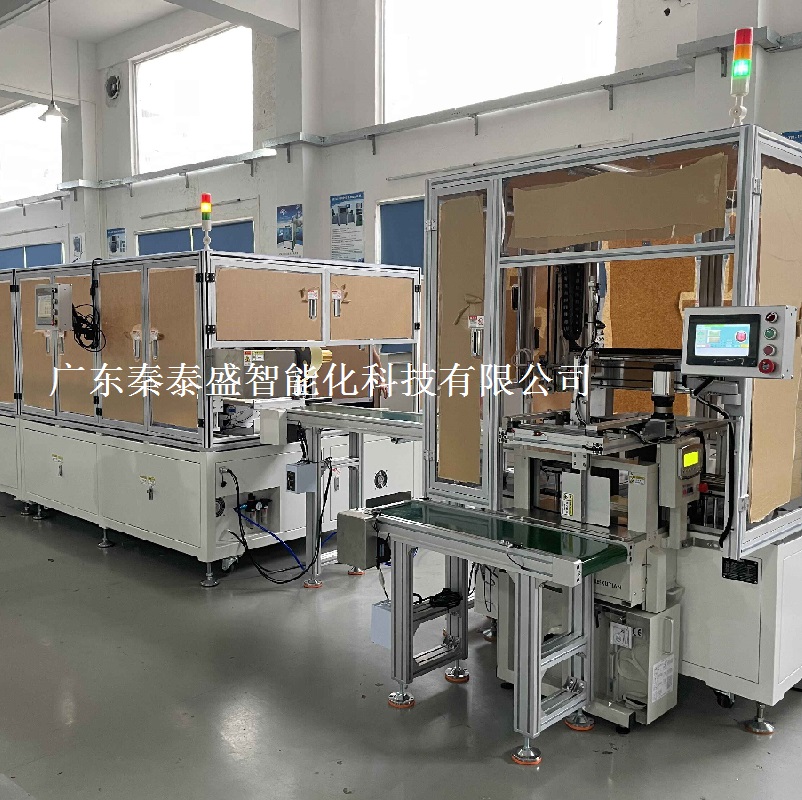

新能源氣凝膠隔熱片貼背膠機 陶瓷纖維氣凝膠隔熱板貼輔料設備 設備工藝流程描述： 1.隔熱棉通過皮帶線流到取料位置感應器觸發后前段取料模組會將隔熱棉取放到Y(jié)軸貼裝平臺上，平臺感應檢測到物料后兩側氣缸夾緊隔熱棉進入到待貼位置，同步通用大吸頭從背膠供料器上吸取雙面膠再通過底部視覺拍雙面膠的兩個直角邊進行位置校正補償XYR后移動到貼合位置，Z軸下降到貼裝高度后氣缸控制輥壓膠輪下降壓緊背膠，同步Y(jié)軸貼裝平臺移動回撤，過程中輥壓膠輪持續滾貼雙面膠確保能粘牢隔熱棉； 2.貼裝完成后Y軸貼裝平臺復位到上下料位同步兩側的夾緊氣缸復位，同步并聯取放料機構抓取半成品放置到翻轉平臺上；翻轉機構感應器檢測到產品后翻轉180度放放置到緩存平臺上，前段取料模組再次將辦成品放回到貼裝平臺上貼反面的雙面膠； 3.前段取料模組將成品放到緩存平臺上，后段取料模組將成品放到預撕膜平臺上進行預撕膜，完成后后后段取料模組將成品放到皮帶線上。 設備簡介： 1.對接客戶其它設備自動上料； 2.該設備分前后兩段模塊，前段設備貼隔熱棉正面雙面膠；后端設備貼反面雙面膠及壓離型紙撕手，預撕離型紙，二次壓平離型紙，自動下料； 3.前后兩段設備獨立的控制系統； 4.產品可兼容尺寸大：250*250mm，最小80*80mm； 5.設備有兩套高精度CCD用來確保雙面膠的貼裝精度，可做到±0.2mm的重復貼裝精度； 6.可選配自動捆扎機做到自動捆扎包裝，提升人工作業效率，減少人工。 吸頭及移動模組說明： 1.本機構為正面滾壓移動模組+滾壓機構 2.工作模式 吸料板從飛達上取料，底部相機拍照，伺服電機旋轉補嘗角度;然后滾壓貼合。 底部CCD視覺組件及移動模組說明： 1.本機構為底部相機 2.工作模式 滾壓機構取到料時，相機啟動， 拍料的對角。 隔熱棉貼裝定位平臺及移載模組說明： 1.本機構為貼標產品定位夾具移載模組 2.工作模式 同步取料模組，把料放在吸板平臺，氣缸定位，真空啟動吸住。模組送到貼合位置，滾壓貼合。 注：秦泰盛所有網絡價格僅供參考，請以實際報價單為準，謝謝。
