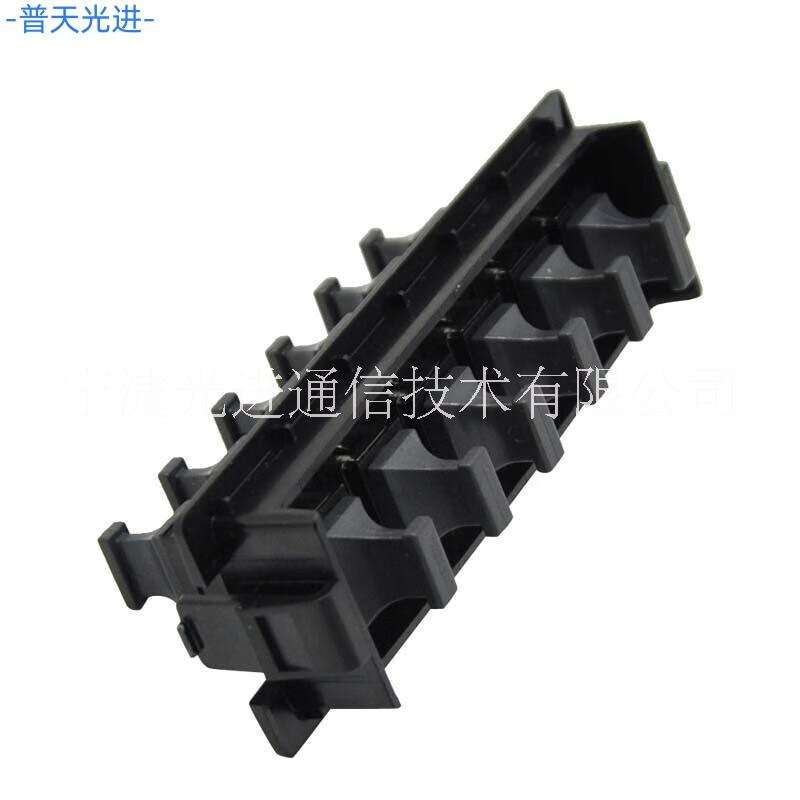

MPO光纖配線架 19英寸高密度光纜終端盒 96芯高密度預端接光纖配線架

MPO光纖配線架 19英寸高密度光纜終端盒 96芯高密度預端接光纖配線架

普天光進MPO光纖配線箱光纖配線架為我們的數據中心機房提供了許多功能,它可安裝預連接MPO轉接模塊或MPO適配器前面板。

mpo高密度光纖配線架應用：數據中心、企業網等大型機房

普天光進MPO/MTP光纖配線架（箱）,是應用于大型數據中心機房MDF，IDF布線區域光纖主干連接及配線單元管理等需要高密度集成的光纖線路環境，實現FTTX及40/100G SFP等收發光模塊連接。安裝于19英寸機架及機柜中，可配置MPO/MTP預端接模塊盒或和MPO/MTP適配器前面板。

mpo高密度光纖配線架特點：

1、 安裝于19英寸機架及機柜中，用于模塊盒的集中管理，通過模塊化設計實現端口數量的增長，提供光纖高密度連接能力

2、 MPO 1U 光纖配線箱可安裝4個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達96芯，端接盒安裝單工SC適配器可管理光纖芯數達48芯，如安裝MPO適配器板可管理光纖芯數達288芯

3、 MPO 2U 光纖配線箱可安裝8個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達192芯，端接盒安裝單工SC適配器可管理光纖芯數達96芯，如安裝MPO適配器板可管理光纖芯數達576芯

4、 MPO 3U光纖配線箱可安裝12個MPO預端接盒，端接盒安裝LC適配器可管理光纖芯數達288芯，端接盒安裝單工SC適配器可管理光纖芯數達144芯，如安裝MPO適配器可管理光纖芯數864芯

5、 采用冷軋鋼板制作，板材通過嚴格的脫脂、酸洗、防銹磷化、純水清洗后，再進行靜電噴塑,噴塑厚度為80μm-100μm，符合歐洲ROHS環保標準

6、 光纖配線架設計包含了理線架和標簽條，配線架安裝方便，管理方便等優點。是傳統熔纖配線架的密度的四倍多，大大節約的機柜的空間，提高機柜利用率，為數據中心建設創造價值

7、 采用模塊化的結構升級維護便利，含1U/2U/3U理線架設計

數字配線架 高頻配線架 DDF數字配線架 8系統DDF數字配線架BNC

DDF產品綜述：DDF連接器的結構設計、材料的選擇、表面處理、加工工藝及關鍵工序等許多方面都有自己獨到的經驗，產品性能穩定、可靠，在中國一、二級線上都有著廣泛的使用，生產能力達到每年1萬臺/架、網上使用超過3萬系統。

1．環境要求：

1) 工作溫度： -5℃～+40℃。

2) 貯存溫度: -25℃～55℃。

3) 工作相對濕度: ≤85%（+30℃。）

4) 貯存相對濕度: ≤75%。

5) 大氣壓力： 70KPa～106Kpa。

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm。

2) 機架材料：鋁型材。

3) 進纜方式：上進纜、下進纜。

4) 操作方式：全正面操作。

5) 機框顏色：世紀黃、電信灰。

6) 接地方式：銅條。

3．同軸連接器：

1) 特征阻抗：75Ω。

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分除外）。

3) 絕緣電阻 gt;1000MΩ（500VDC）。

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧。

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ。

6) 介入損耗：≤0.3dB (50KHz～233MHz)。

7) 回波損耗：≥18dB (50KHz～233MHz)。

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)。

9) 拉脫力 gt;50。

10) 連接器壽命：≥1000次。

11) 材料：黃銅、鈹青銅。

12) 同軸連接器鍍金厚度：≥2um。

不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。

中文名	不銹鋼光纜交接箱	產品類型	交接設備
安裝方式	落地式、架空式、抱桿式、掛墻式	容量類型	96芯、144芯、288芯、360芯、432芯、576芯、1152芯
工作溫度	-40℃～+60℃	大氣壓力	70～106Kpa
貯運溫度	-40℃～+60℃	相對濕度	≤95%（+40℃時）
材質分類	IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）

產品概述：不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。光纜交接箱是用于光纜通信網絡中連接主干光纜和分支光纜，對光纜、光纖進行終端、保護、連接及調度管理的配線設備。具有光纖熔接、存儲及配線功能，采用落地、掛壁、掛桿等安裝方式。

產品介紹：

1.箱體材質：IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）
2.安裝方式：落地式、架空式、抱桿式、掛墻式
3.應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。
★ 備注：以上尺寸為常規尺寸，如需特殊規格可根據客戶要求定做。

產品分類：

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48芯、72芯、96芯、144芯、288芯、360芯、576芯幾種。

產品結構：一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。

產品特點：

1.交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
2.箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
3.模塊化設計，布局合理，功能多，密度大。
4.采用防盜門鎖形，安-全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
5.可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
6.光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
7.接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
8.在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

9.箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
10.機架有良好的接地系統。
11.機內塑料件采用阻燃材料。

使用條件：

1.工作溫度：-40℃～+60℃
2.相對濕度：≤95%（+40℃時）
3.大氣壓力：70～106Kpa
4.貯運溫度：-40℃～+60℃
5.防潮防雨防塵防盜符合YD/T988-1998標準

技術參數：

1.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
2.耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
3.光纖連接器損耗（含接入、互換、重復性）不大于0.5dB。
4.光纖連接器回波損耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
5.光纖連接器插拔耐久壽命>1000次
6.箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
光交箱

功能要求：

1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

安裝說明

1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
