MPO光纖配線架 19英寸高密度光纜終端盒 96芯抽拉式MPO光纖配線架

MPO光纖配線架 19英寸高密度光纜終端盒 96芯抽拉式MPO光纖配線架

普天光進MPO光纖配線箱光纖配線架為我們的數據中心機房提供了許多功能,它可安裝預連接MPO轉接模塊或MPO適配器前面板。

mpo高密度光纖配線架應用：數據中心、企業網等大型機房

普天光進MPO/MTP光纖配線架（箱）,是應用于大型數據中心機房MDF，IDF布線區域光纖主干連接及配線單元管理等需要高密度集成的光纖線路環境，實現FTTX及40/100G SFP等收發光模塊連接。安裝于19英寸機架及機柜中，可配置MPO/MTP預端接模塊盒或和MPO/MTP適配器前面板。

mpo高密度光纖配線架特點：

1、 安裝于19英寸機架及機柜中，用于模塊盒的集中管理，通過模塊化設計實現端口數量的增長，提供光纖高密度連接能力

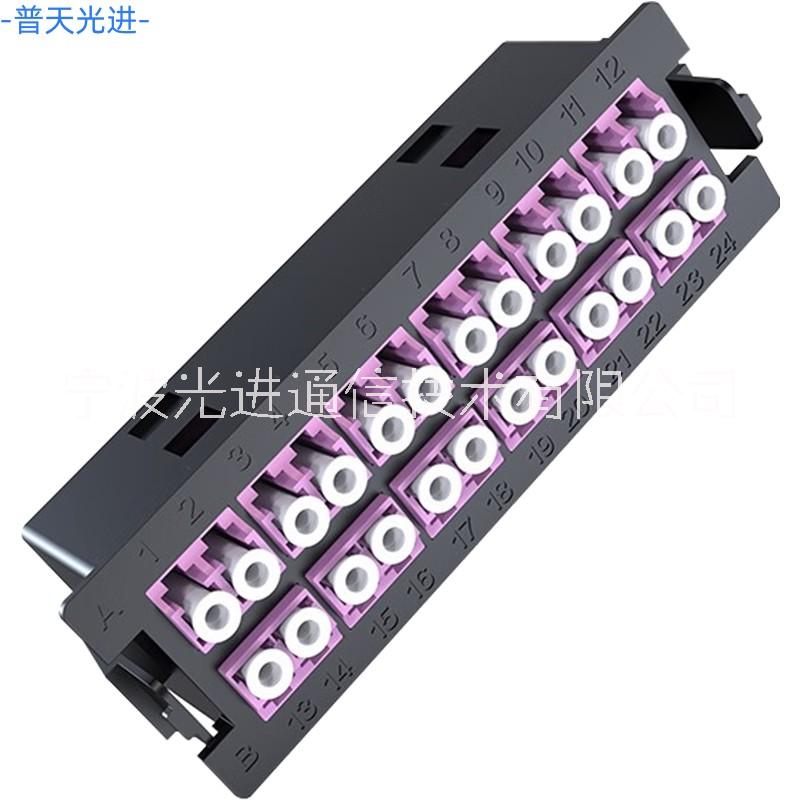

2、 MPO 1U 光纖配線箱可安裝4個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達96芯，端接盒安裝單工SC適配器可管理光纖芯數達48芯，如安裝MPO適配器板可管理光纖芯數達288芯

3、 MPO 2U 光纖配線箱可安裝8個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達192芯，端接盒安裝單工SC適配器可管理光纖芯數達96芯，如安裝MPO適配器板可管理光纖芯數達576芯

4、 MPO 3U光纖配線箱可安裝12個MPO預端接盒，端接盒安裝LC適配器可管理光纖芯數達288芯，端接盒安裝單工SC適配器可管理光纖芯數達144芯，如安裝MPO適配器可管理光纖芯數864芯

5、 采用冷軋鋼板制作，板材通過嚴格的脫脂、酸洗、防銹磷化、純水清洗后，再進行靜電噴塑,噴塑厚度為80μm-100μm，符合歐洲ROHS環保標準

6、 光纖配線架設計包含了理線架和標簽條，配線架安裝方便，管理方便等優點。是傳統熔纖配線架的密度的四倍多，大大節約的機柜的空間，提高機柜利用率，為數據中心建設創造價值

7、 采用模塊化的結構升級維護便利，含1U/2U/3U理線架設計

三網合一分纖箱-詳細介紹

GPX03-VIII型三網/四網合一箱 三網/四網合一箱詳情介紹

品牌	光進通信
產品名稱	三網/四網合一箱（Three nets box）
產品型號	GPX03-VIII型（GPX03-VIII type）
產品類型	標準三網/四網合一箱（Three nets box）
鈑金厚度	1.5m
機箱重量	80kg
箱體顏色	灰白色（烤漆）（Gray (paint)）
箱體尺寸	700*600*120mm 700*600*160mm
產品材質	冷軋板（manufacture）
產品質感	磨砂（Grind arenaceous）
工作溫度	-40~ +85
存儲溫度	-40 ~+85
包裝說明	紙箱（The cartons）

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
一、主要特點：
1.有效做到移動、聯通、電信、廣電四網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤*大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。
二、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
三、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范；
4.前面操作、安裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22KG 、鑲嵌式：21KG
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
GPX03-VIII型光分路箱（四大運營商共用-弱電井墻掛式）
一、產品組成
光分路箱（四大運營商共用-弱電井墻掛式）由箱體、內部結構件、光纖熔接盤片、 光分插片及附件組成。
二、產品尺寸：高×寬×深=700mm×600mm×120mm（160mm）
三、.配置：
1、每個功能倉有2個上聯光纜進箱孔。
2、每個功能倉至少有1個皮線光纜出箱孔。
3、每個功能倉2套光纜固纜接地裝置。
4、可容納二個1:4、1:8或一個2:16的光分路器插片的光分路器插片盒。
5、光分路器進端口光纜儲存裝置。
6、皮線光纜收容及綁扎裝置。
7、可翻轉的光分路成端及調度裝置。
四、特點： 采用模塊化、無跳纖結構，壁掛式安裝?？赏ㄟ^靈活的增加插片式光分路器的
數量，以實現端口的擴容。另配置光纖熔接盤片用于上聯光纜的端接及光纜分支的接續，并配置儲纖用適配器，用于上聯光纜的儲存與固定。
