MPO光纖配線架 19英寸高密度光纜終端盒 144芯高密度預端接光纖配線架

MPO光纖配線架 19英寸高密度光纜終端盒 144芯高密度預端接光纖配線架

普天光進MPO光纖配線箱光纖配線架為我們的數據中心機房提供了許多功能,它可安裝預連接MPO轉接模塊或MPO適配器前面板。

mpo高密度光纖配線架應用：數據中心、企業網等大型機房

普天光進MPO/MTP光纖配線架（箱）,是應用于大型數據中心機房MDF，IDF布線區域光纖主干連接及配線單元管理等需要高密度集成的光纖線路環境，實現FTTX及40/100G SFP等收發光模塊連接。安裝于19英寸機架及機柜中，可配置MPO/MTP預端接模塊盒或和MPO/MTP適配器前面板。

mpo高密度光纖配線架特點：

1、 安裝于19英寸機架及機柜中，用于模塊盒的集中管理，通過模塊化設計實現端口數量的增長，提供光纖高密度連接能力

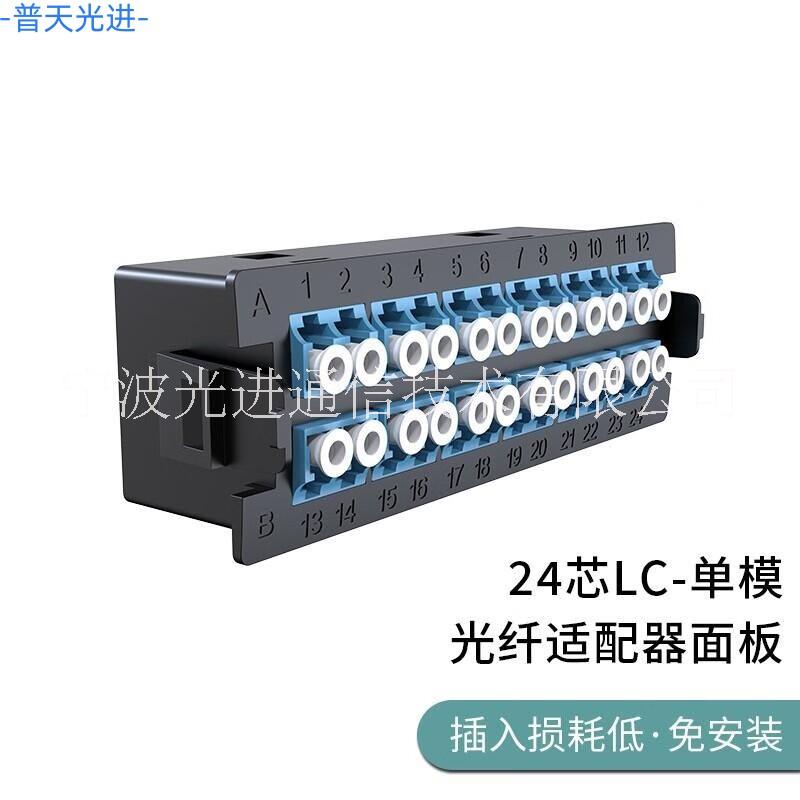

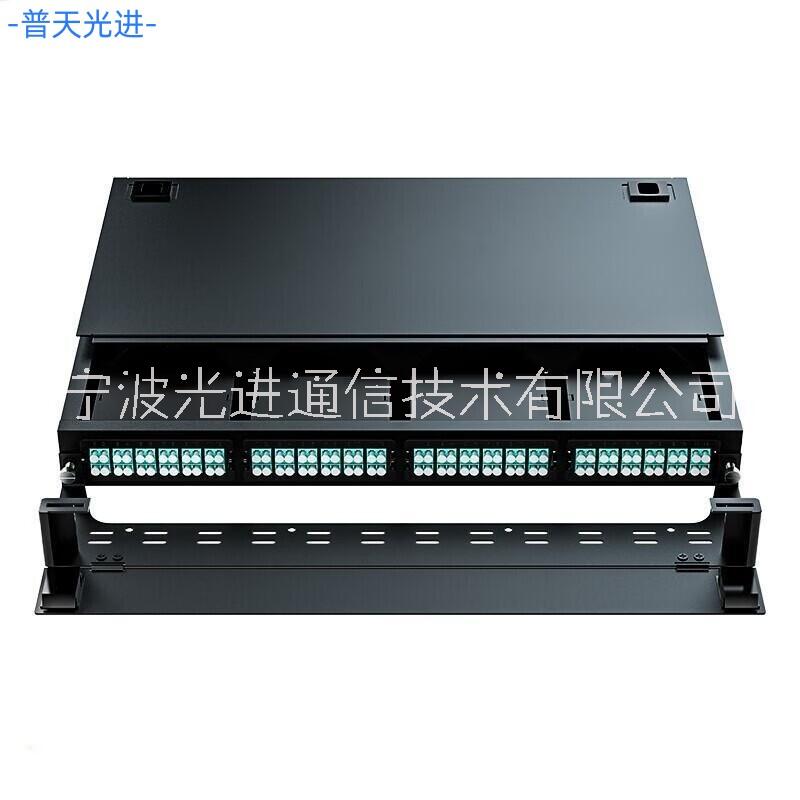

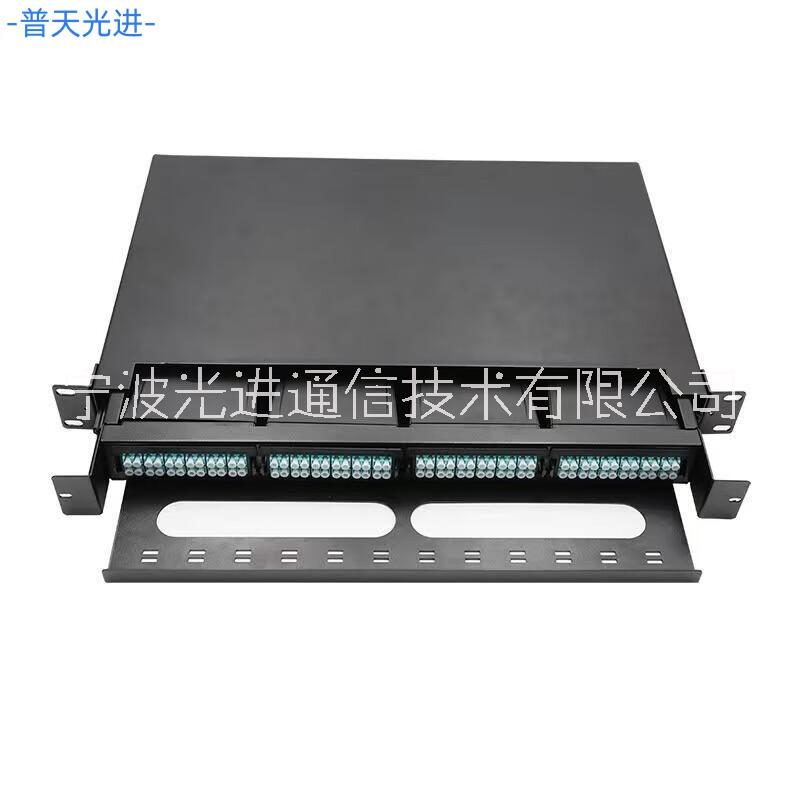

2、 MPO 1U 光纖配線箱可安裝4個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達96芯，端接盒安裝單工SC適配器可管理光纖芯數達48芯，如安裝MPO適配器板可管理光纖芯數達288芯

3、 MPO 2U 光纖配線箱可安裝8個MPO預端接盒，端接盒安裝雙工LC適配器可管理光纖芯數達192芯，端接盒安裝單工SC適配器可管理光纖芯數達96芯，如安裝MPO適配器板可管理光纖芯數達576芯

4、 MPO 3U光纖配線箱可安裝12個MPO預端接盒，端接盒安裝LC適配器可管理光纖芯數達288芯，端接盒安裝單工SC適配器可管理光纖芯數達144芯，如安裝MPO適配器可管理光纖芯數864芯

5、 采用冷軋鋼板制作，板材通過嚴格的脫脂、酸洗、防銹磷化、純水清洗后，再進行靜電噴塑,噴塑厚度為80μm-100μm，符合歐洲ROHS環保標準

6、 光纖配線架設計包含了理線架和標簽條，配線架安裝方便，管理方便等優點。是傳統熔纖配線架的密度的四倍多，大大節約的機柜的空間，提高機柜利用率，為數據中心建設創造價值

7、 采用模塊化的結構升級維護便利，含1U/2U/3U理線架設計

不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。

中文名	不銹鋼光纜交接箱	產品類型	交接設備
安裝方式	落地式、架空式、抱桿式、掛墻式	容量類型	96芯、144芯、288芯、360芯、432芯、576芯、1152芯
工作溫度	-40℃～+60℃	大氣壓力	70～106Kpa
貯運溫度	-40℃～+60℃	相對濕度	≤95%（+40℃時）
材質分類	IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）

產品概述：不銹鋼光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。光纜交接箱是用于光纜通信網絡中連接主干光纜和分支光纜，對光纜、光纖進行終端、保護、連接及調度管理的配線設備。具有光纖熔接、存儲及配線功能，采用落地、掛壁、掛桿等安裝方式。

產品介紹：

1.箱體材質：IP65級不銹鋼、不飽和聚酯玻璃纖維增強材料（SMC）
2.安裝方式：落地式、架空式、抱桿式、掛墻式
3.應用范圍：光纜交接箱是用于光纜接入網中主干光纜與配線光纜節點的接口設備，具有光纜熔接、直通、和光纖儲存、配線功能。
★ 備注：以上尺寸為常規尺寸，如需特殊規格可根據客戶要求定做。

產品分類：

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48芯、72芯、96芯、144芯、288芯、360芯、576芯幾種。

產品結構：一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、掛纖柱幾部分組成。

產品特點：

1.交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
2.箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
3.模塊化設計，布局合理，功能多，密度大。
4.采用防盜門鎖形，安-全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
5.可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
6.光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
7.接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
8.在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

9.箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
10.機架有良好的接地系統。
11.機內塑料件采用阻燃材料。

使用條件：

1.工作溫度：-40℃～+60℃
2.相對濕度：≤95%（+40℃時）
3.大氣壓力：70～106Kpa
4.貯運溫度：-40℃～+60℃
5.防潮防雨防塵防盜符合YD/T988-1998標準

技術參數：

1.絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
2.耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
3.光纖連接器損耗（含接入、互換、重復性）不大于0.5dB。
4.光纖連接器回波損耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
5.光纖連接器插拔耐久壽命>1000次
6.箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
光交箱

功能要求：

1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

安裝說明

1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。

三網合一分纖箱-詳細介紹

GPX03-VIII型三網/四網合一箱 三網/四網合一箱詳情介紹

品牌	光進通信
產品名稱	三網/四網合一箱（Three nets box）
產品型號	GPX03-VIII型（GPX03-VIII type）
產品類型	標準三網/四網合一箱（Three nets box）
鈑金厚度	1.5m
機箱重量	80kg
箱體顏色	灰白色（烤漆）（Gray (paint)）
箱體尺寸	700*600*120mm 700*600*160mm
產品材質	冷軋板（manufacture）
產品質感	磨砂（Grind arenaceous）
工作溫度	-40~ +85
存儲溫度	-40 ~+85
包裝說明	紙箱（The cartons）

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
一、主要特點：
1.有效做到移動、聯通、電信、廣電四網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤*大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。
二、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
三、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范；
4.前面操作、安裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22KG 、鑲嵌式：21KG
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
GPX03-VIII型光分路箱（四大運營商共用-弱電井墻掛式）
一、產品組成
光分路箱（四大運營商共用-弱電井墻掛式）由箱體、內部結構件、光纖熔接盤片、 光分插片及附件組成。
二、產品尺寸：高×寬×深=700mm×600mm×120mm（160mm）
三、.配置：
1、每個功能倉有2個上聯光纜進箱孔。
2、每個功能倉至少有1個皮線光纜出箱孔。
3、每個功能倉2套光纜固纜接地裝置。
4、可容納二個1:4、1:8或一個2:16的光分路器插片的光分路器插片盒。
5、光分路器進端口光纜儲存裝置。
6、皮線光纜收容及綁扎裝置。
7、可翻轉的光分路成端及調度裝置。
四、特點： 采用模塊化、無跳纖結構，壁掛式安裝?？赏ㄟ^靈活的增加插片式光分路器的
數量，以實現端口的擴容。另配置光纖熔接盤片用于上聯光纜的端接及光纜分支的接續，并配置儲纖用適配器，用于上聯光纜的儲存與固定。
