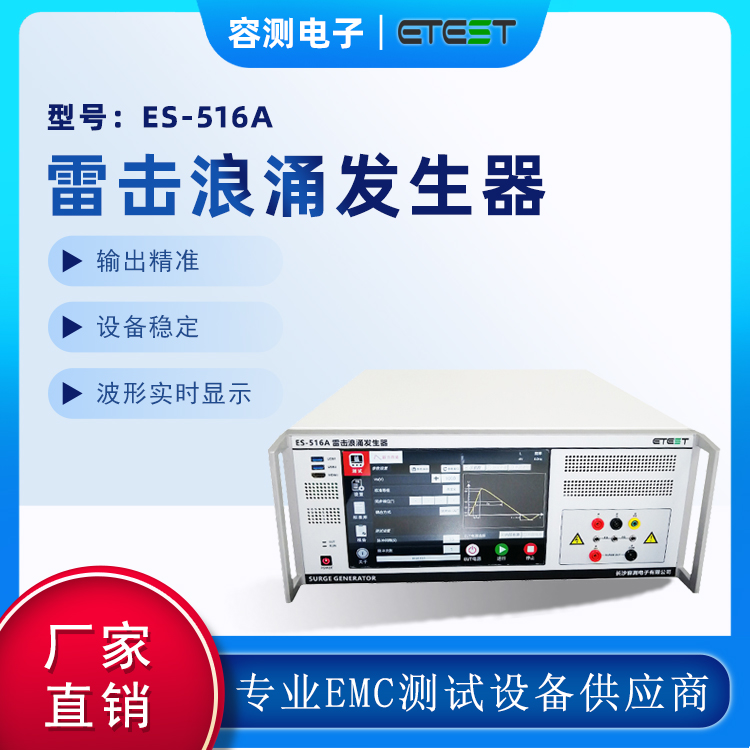

雷擊浪涌測試儀電磁兼容浪涌沖擊模擬發生器EMC試驗 ES-516A 雷擊浪涌測試儀

◆ 產品特點 1、被測樣品容量范圍AC:0~220V/20A DC:0~110V/20A 2、試驗電壓范圍：0.2kV~6kV 3、波形光滑，無毛刺現象 4、耦合去耦網絡自動切換 5、浪涌電壓、相位輸出精準 6、每次浪涌沖擊，波形在屏幕上實時顯示 7、浪涌沖擊后，支持樣品損壞報警。 8、自動儲存報告，模板可選 9、設備穩定性好，經久耐用 10、支持HDMI、USB高清觸控投屏 ◆ 符合標準 IEC61000-4-5、GB/T17626.5、EN61000-4-5、美國ANSI ◆ 技術參數 雷擊浪涌測試儀規格 容量 ES-516A ES-516B AC: 0~220V/20A DC: 0~110V/20A AC: 0~220V/32A DC: 0~110V/32A 浪涌電壓輸出范圍 0.2kv~6kV 浪涌電流范圍 0.1kA~3kA 步進電壓 0.1kV~2kV自由設定 輸出電壓精度 ＜±5% 輸出電壓極性 正、負、先正后負、先負后正 輸出波形 浪涌綜合波 開路電壓波 前沿:1.2us 脈沖寬度:50us 短路電流波 前沿:8us 脈沖寬度:20us 阻抗 2Ω、12Ω 耦合方式 共模、差模 耦合電容 差模18uF，共模9uF 退耦電感 1.3mH 脈沖間隔時間 7s~600s可調節（根據脈沖電壓范圍而定） 注入角度 異步、同步 相位 0~359°，角度分辨率為1 標準相位 0°、90°、180°、270° IEC標準 內置，直接調出即可按照IEC或者GB/T標準測試 脈沖次數 1~9999次 觸發方式 自動、手動、外部觸發 絕緣電阻 電源輸入端與外殼間電阻大于10MΩ 耐壓 電源輸入端與外殼間 AC：1500V時長一分鐘 交流耦合去耦網絡 內置單相三線自動耦合去耦網絡 直流耦合去耦網絡 內置直流自動耦合去耦網絡 網絡切換方式 自動切換 被測樣品容量 AC：0~220V/20A Max DC：0~200V/20A Max 操作系統 Android 屏幕 1280×800LCD彩色液晶觸摸顯示，支持10點觸控 語言 中文、英文切換 其他接口 HDMI、RS485、USB等 二次開發 支持RS485程控 使用環境 溫度：10℃~40℃，濕度：30%~70% 設備供電 AC：100~250V@50Hz/60Hz 外形尺寸 4U/19"標準機箱 重量 14kg ◆ 應用領域 低壓電器、通訊通信、儀器儀表、家用電器、軌道交通、醫療器械、汽車電子、電力、燈具照明、工業設備等等
