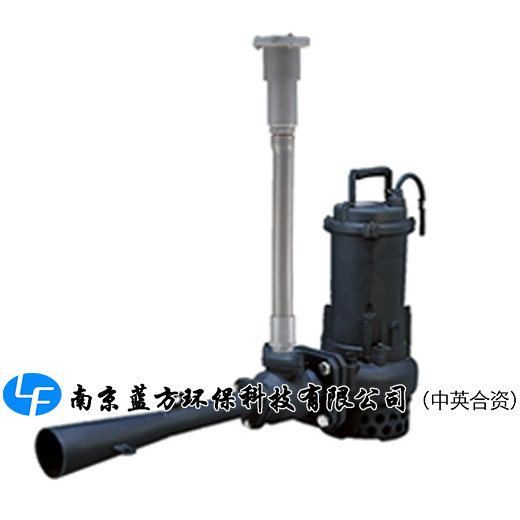

藍方中英合資 潛水射流曝氣機

用途
通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，射流式曝氣機可以在水位變化較大的池中應用。

結構特點
  1   潛水射流式曝氣機由潛水電機與水泵直聯構成機電一體結構，采用移動、固定濕式安裝，結構緊湊使用方便。
  2   潛水射流式曝氣機油室設有漏水保護報警功能，7.5kW及以上電機繞組增設超溫報警開關，所有保護功能均通過保護器進行保護。
  3   潛水射流式曝氣機葉輪采用無堵塞設計，為大通道葉輪，整體鑄造，葉輪與軸之間采用內部防松鎖定裝置。
  4   電纜電線密封采用特制的硫化橡膠密封頭，能方便地進行更換并能有效地密封，電纜線采用YCW型防油橡套電纜，隨機電纜長度為10m，或根據用戶要求配置。
  5   潛水射流式曝氣機機殼采用單蝸殼式，流向線條設計為漸變式，側向排水，底部吸水，無阻塞設計水力轉換效率高。
  6   5.5kW以下潛水射流式曝氣機采用機構密封與骨架油封相結合的方式進行密封， 5.5kW以上潛水射流式曝氣機采用串聯式機械密封結構型式進行密封，分別處于油室內和泵殼內，確保水泵正常可靠工作，油室具有足夠的空間容納膨脹的油量，并能方便地更換。
  7 電動機采用鼠籠式感應潛水電動機，防護等級為IP68，濕式安裝潛水射流式曝氣機定子繞組采用F級絕緣，起動電流不大于額定電流的6倍，效率85~95%，滿負荷功率因素≥0.8。
一、結構簡介及工作原理
通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，進氣量可以調節。正因為如此，射流式曝氣機可以在水位變化較大的池中應用。

二、特點與用途
深水自吸式潛水射流曝氣機使水體攪動與充氧同時進行，氣泡細密，既可獲得較高的氧轉移率，又具有葉輪無堵塞優點。強有力的單向液流，造成有效的對流循環，且電機負載隨水位的變化很小，因此，更適合在水位變化較大的池中應用。無需壓縮空氣的條件下，潛水曝氣深度可以達到10m。成本低，安裝、維護簡捷便利。主要適用范圍有：

1、深水曝氣；
2、生化池的曝氣兼攪拌；
3、污泥曝氣兼攪拌；
4、高濃度有機廢水處理工藝。

三、主要技術參數
深水自吸式潛水射流曝氣機可在下列條件下正常連續運行：
1、介質溫度不超過40℃
2、介質的PH值在5～9
3、介質密度不超過1150kg/m3

性能參數：

四、選型與安裝
深水自吸式潛水射流曝氣機的安裝形式有自耦式和移動式兩種，具有安裝位置變動靈活，成本較低的特點。

深水自吸式潛水射流曝氣機移動式安裝尺寸：

深水自吸式潛水射流曝氣機自耦式安裝尺寸：
