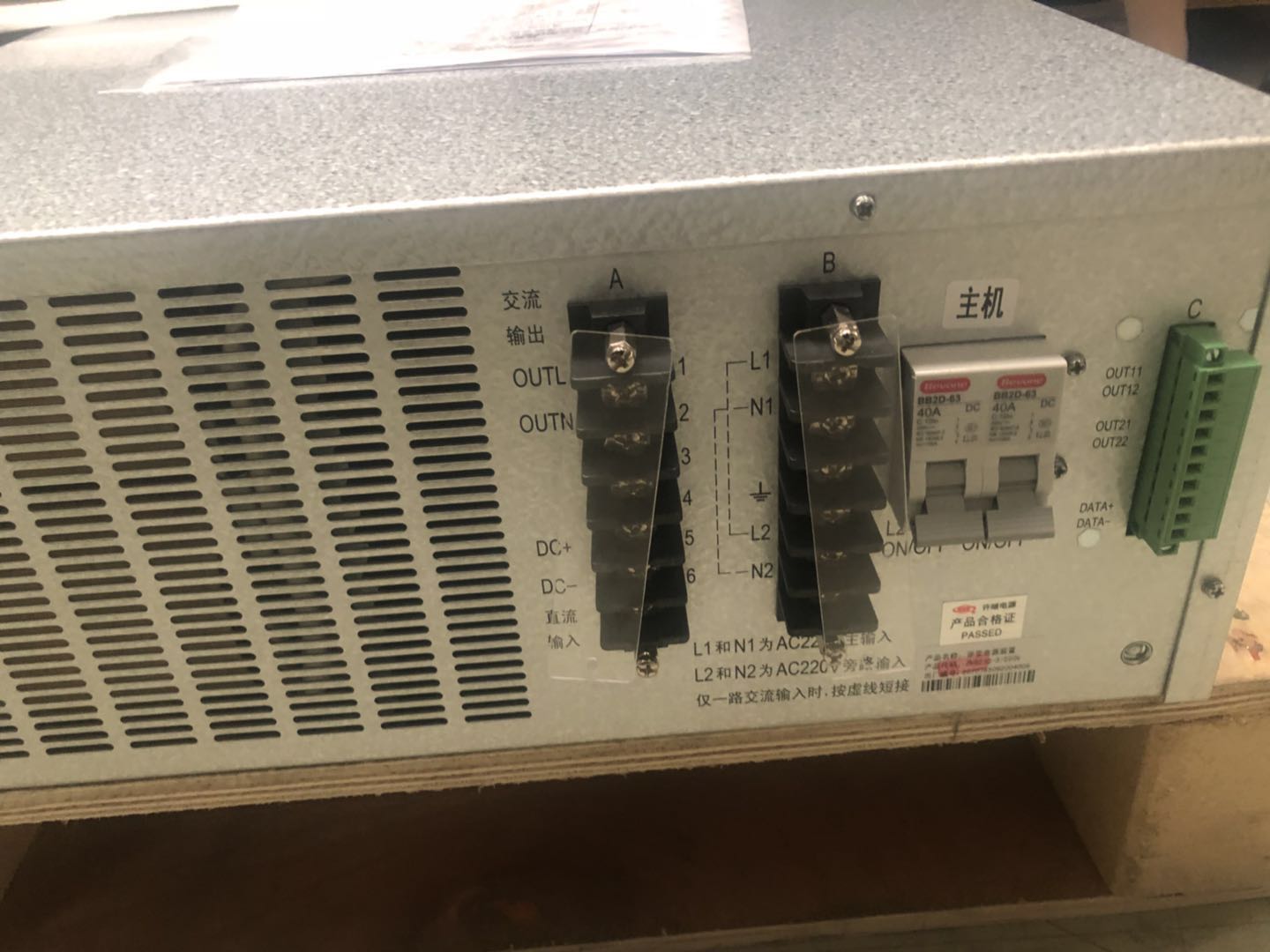

ZNB23逆變電源裝置 許繼現貨

許繼電源有限公司針對電力系統實際需求，開發了新一代的 ZNB23 系列電力專 用數 字不間斷電源（以下簡稱裝置）。ZNB23 采用了先J的電壓電流雙環控制技術、抗偏磁技 術、限流技術，裝置可適用于整流性負載、容性負載、感性負載。其備用直流電源直接 取自直流操作電源，避免了蓄電池的重復投資，減少系統維護，降低運行成本。成為發 電廠、變電站的專 用不間斷電源，向微機、通訊、載波、事故照明及其它不能停電的設 備供電。 使用條件 2.1 環境溫度:-10℃～+50℃。 2.2 大氣壓力：80 kPa～110kPa。 2.3 相對濕度：最濕月平均最DA相對濕度為 90%，同時該月的平均最DI溫度為 25℃。 2.4 使用場所：空氣能很好流動且不允許有強烈的振動和沖擊。 2.5 使用地點：應具有防御雨、雪、風、沙的設施。 裝置采用雙 CPU 來進行控制，微處理器 PIC16F873A 負責該裝置的控制，包括輸出 正弦給定、旁路跟蹤等.微處理器 PIC16F877A 負責該裝置的檢測、通信和人機接口，兩 CPU 合理分工，緊密配合，共同來完成該裝置的各種功能。主電路的功率器件采用德國 西門康公司的半橋模塊，控制電路采用高頻 SPWM 調制，輸出電壓為完M的正弦波形， 具有可靠性高、波形失真小、保護功能全等優點。 裝置為在線式不間斷逆變電源，其系統結構框圖如圖 4 所示，主要由輸入隔離變壓 器、整流、LC 濾波、逆變、輸出隔離變壓器、輸出交流濾波、輸出切換、驅動、控制和 監控幾部分構成。輸入輸出全部采用工頻變壓器隔離，整流電路為全橋二極管整流，將 輸入交流市電整流成逆變所需的直流電壓，逆變部分主要是把直流轉化成交流，靠 PIC16F873A 等控制部分產生可變的 SPWM 波來控制逆變輸出電壓的大小，同時還對交流 旁路輸入的頻率和相位具有跟蹤的功能，輸出切換是微處理器 PIC16F877A 根據不同的 情況對繼電器進行切換，達到交流不間斷輸出的目的。 正常工作情況下，交流市電經輸入隔離變壓器整流后變?yōu)橹绷?，該直流電?jīng)逆變單 元逆變?cè)俳?jīng)濾波后轉換為高質量的交流向負載供電，若交流市電輸入失電時，自動由直 流輸入向逆變器無間斷供電，交流市電輸入恢復時，自動轉為交流市電輸入整流后逆變 供電。若交流旁路輸入正常但逆變故障時，則自動通過輸出切換開關將負載切向旁路供 電，其中切換時間小于 4ms。等故障排除后又恢復至逆變供電。由于該裝置具有交流旁 路輸入相位跟蹤的功能，所以能達到交流不間斷連續的輸出。
